11层医院疾控中心暖通施工图纸cad平面图

资料简介
赚取积分

设计详细说明：有
建筑类别：医疗
建筑高度类型：多层建筑
建筑设计面积：55113.57平方米
建筑地上层数：11层
建筑地下层数：2层
图纸设计深度：施工图
图纸设计格式：CAD2000
设计年代：近代
设计内容：空调,通风,防排烟
空调系统：空气-水系统
项目所在地：贵州

设计总说明：1、项目概要：该项目为 贵州省医院疾控中心暖通施工图 ，工程占地面积为55113.57平方米，总建筑面积约140421.35平方米,地上11层 ,地下二层 ,建筑高度为46.200m；其中地上建筑面积为 10724.82平方米 ,主要功能为疾控中心用房等 .耐火等级为地上二级 .地下一级 ,为二类高层层公共建筑 .

2、设计内容 :

该项目各功能房间冬 .夏季舒适性中央空调设计；

该项目的通风系统设计；

该项目的防排烟系统设计；

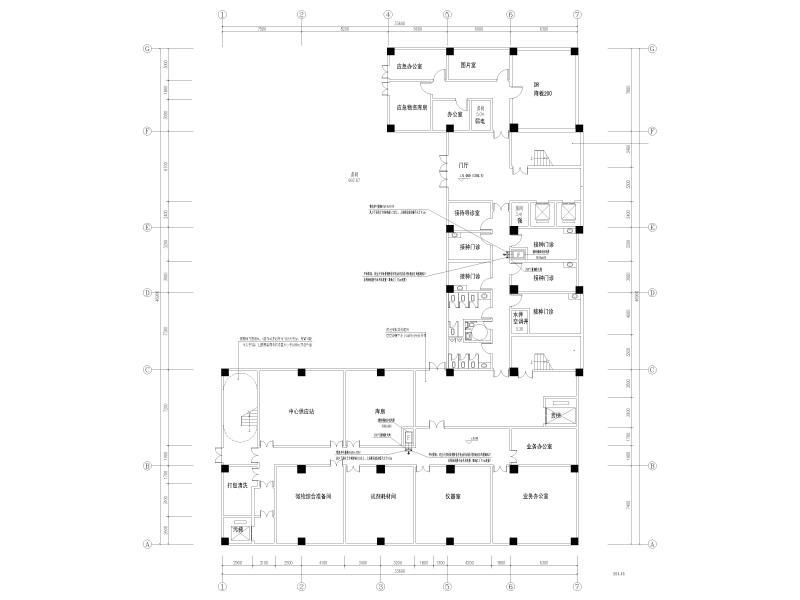

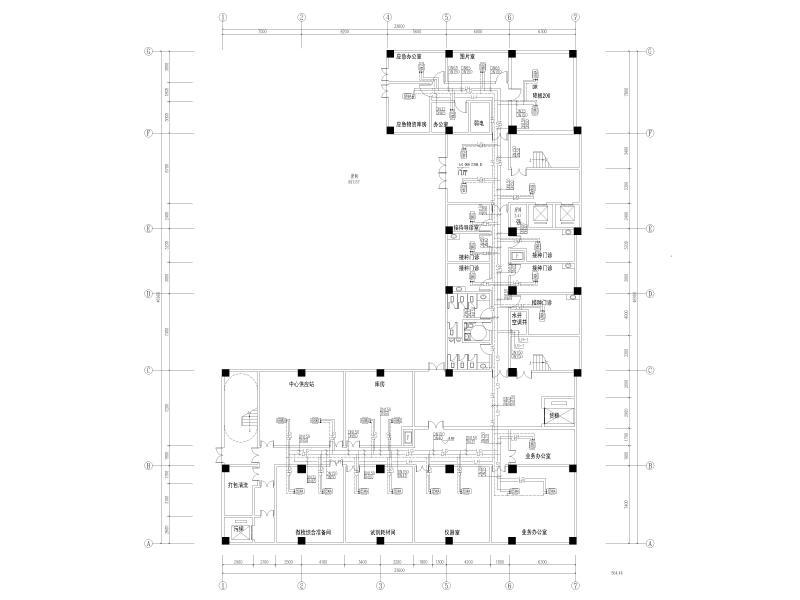

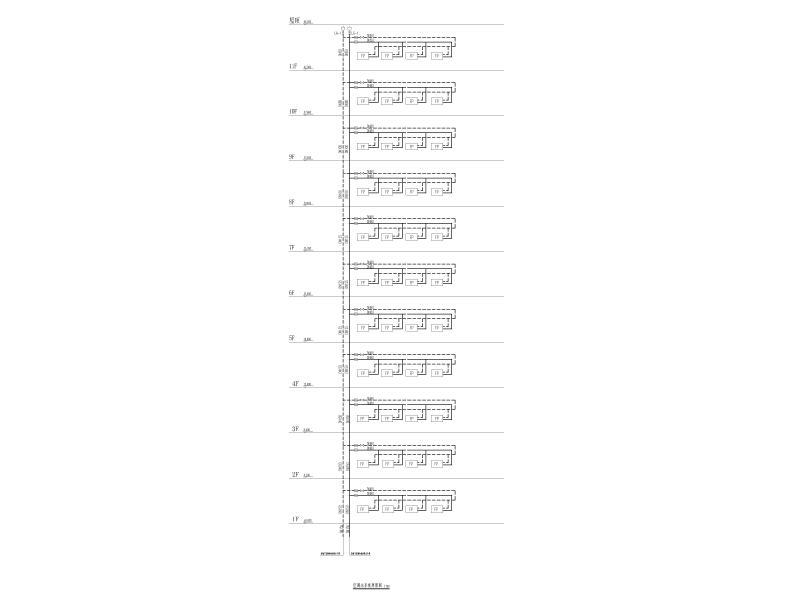

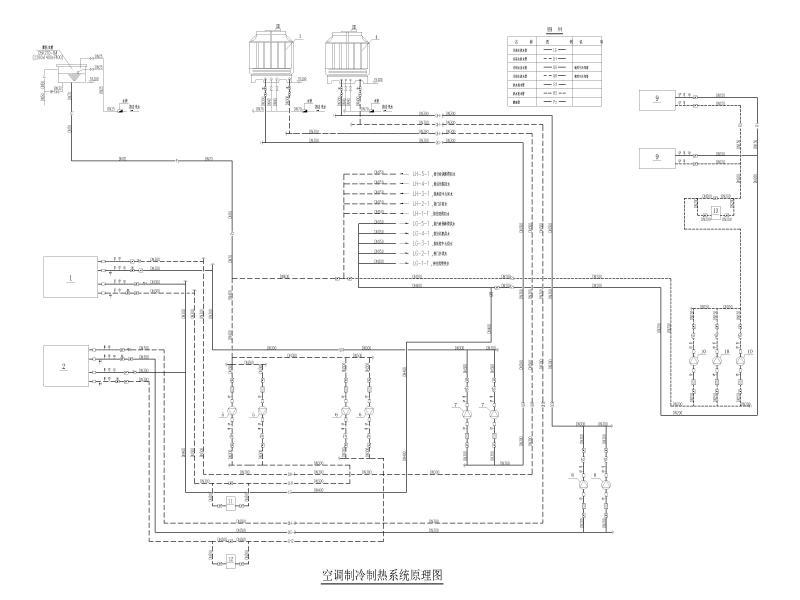

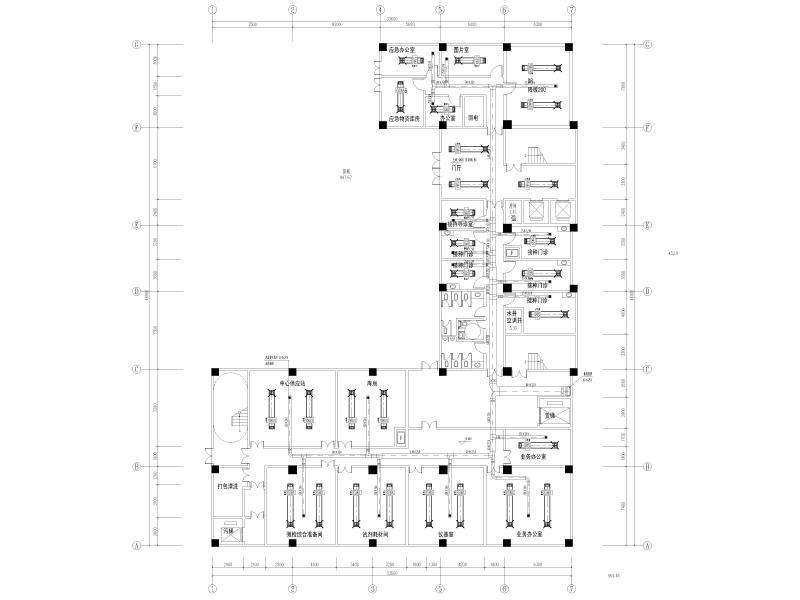

部分图纸展示：






以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
