8#场馆幕墙及屋面系统施工大样图cad平面图及剖面图,立面图

资料简介
赚取积分

幕墙面板材料：玻璃幕墙,金属幕墙
金属幕墙：单层铝板
建筑类别：商业
建筑高度类型：单层建筑
建筑地上层数：1层
图纸设计深度：竣工图
民用建筑设计使用年限：50年
建筑设计结构形式：钢结构
钢结构：桁架
结构安全等级：二级
地基基础设计等级：丙级
抗震设防烈度：7度抗震
风压：0.4kN/平方米
雪压：0.35kN/平方米
参考图纸：43张
设计年代：近代

该附件为：钢桁架结构场馆玻璃幕墙、金属幕墙施工图（2017+43p），格式为CAD版本。

一、项目概要：

本建筑为地上一层公共建筑，建筑高度8m,总建筑面积为2090平米，建筑结构选型为钢桁架结构，玻璃幕墙+铝单板金属幕墙。

二、资料目录：

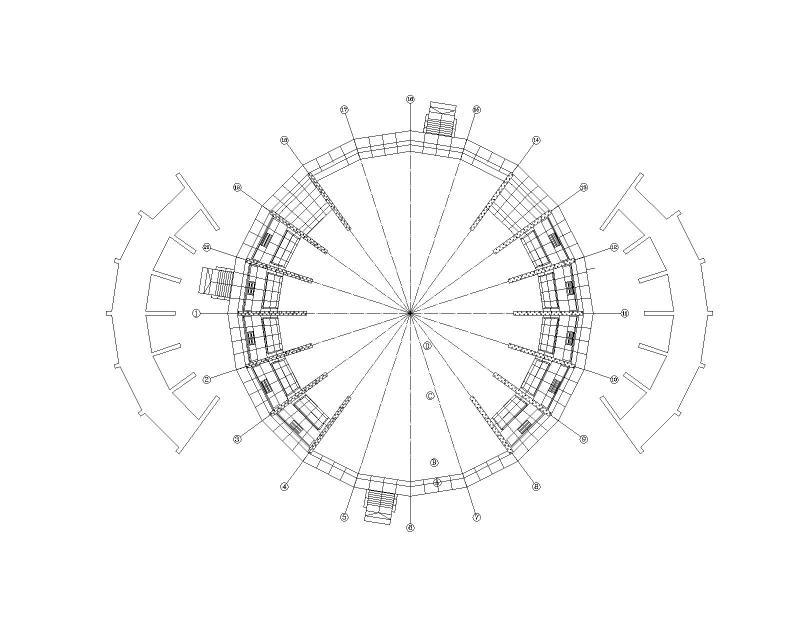

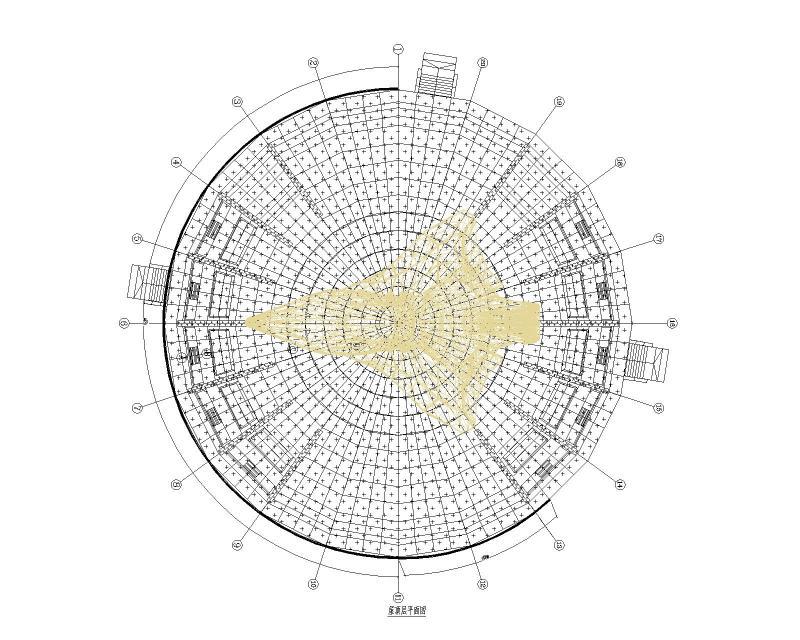

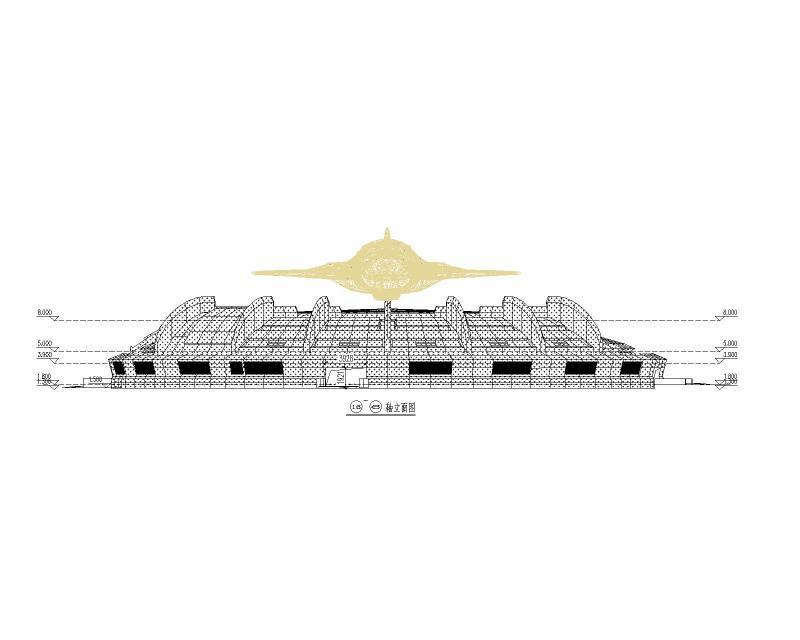

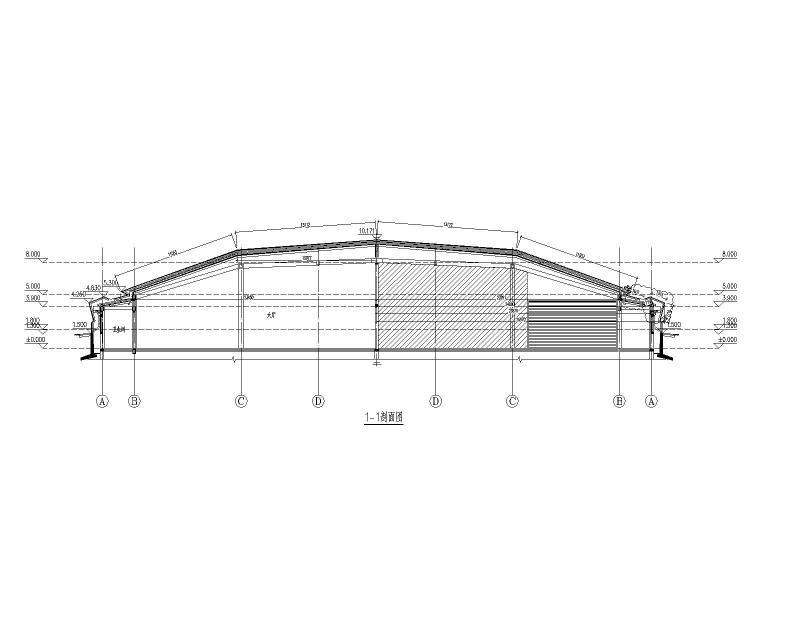

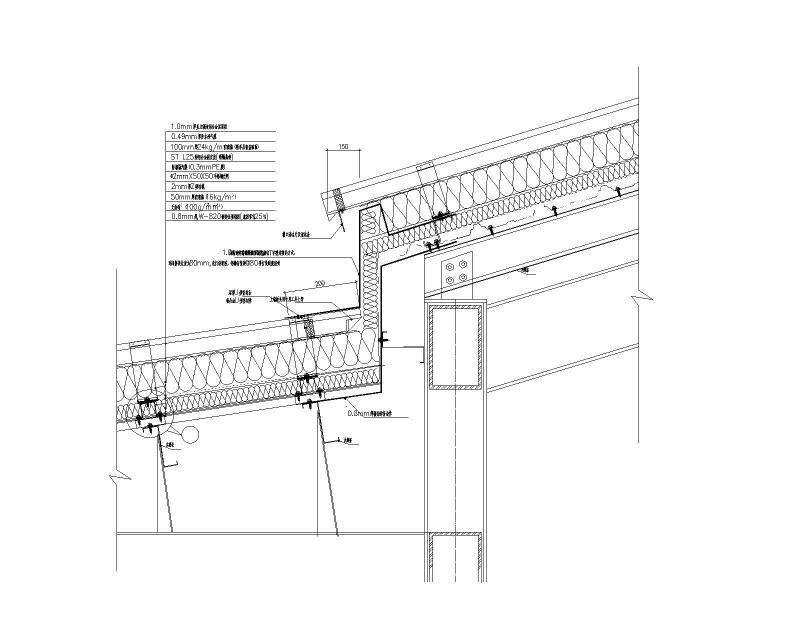

设计说明，立面图,一层平面图，屋顶平面图，屋面龙骨布置图，幕墙大样图，幕墙节点图，屋面平面分格编号图, ，等共计43张。

三、相关图片：







以下是附件的其中一部分截图，共6张，您也可以搜索更多您想要的资源
