3#场馆幕墙和屋面系统施工大样图cad平面图及剖面图,立面图
幕墙面板材料：玻璃幕墙,金属幕墙
-
玻璃幕墙：明框
-
金属幕墙：单层铝板
-
建筑类别：商业,娱乐,文化
-
建筑高度类型：单层建筑
-
图纸设计深度：深化设计图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢结构
-
钢结构：桁架
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：62张
-
设计年代：近代
该附件为：钢结构场馆铝板幕墙+金属屋面
结构施工图
（2016+62p），格式为CAD版本。
一、项目概要：
建筑结构选型为钢桁架结构，铝单板金属幕墙+金属屋面。
二、资料目录：
设计说明，立面图,一层平面图，屋顶平面图，屋面天沟布置图，屋面次檩条布置图，屋面防雷布置图，屋顶铝板分格图，屋面铝板龙骨布置图，门窗大样图，屋面系统构造纵剖图， 屋面系统定位图 ，铝镁锰板布置图，屋面底板布置图等共计62张。
三、相关图片：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

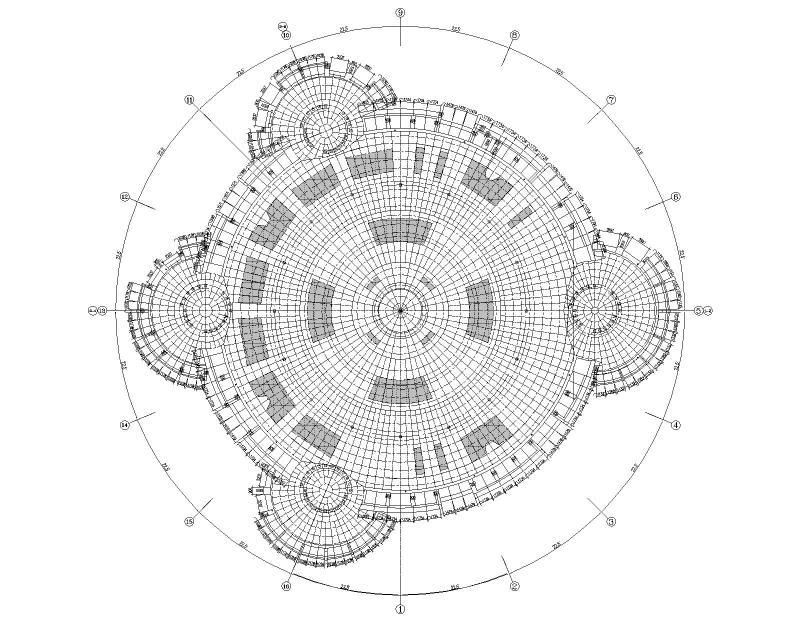

平面图 -

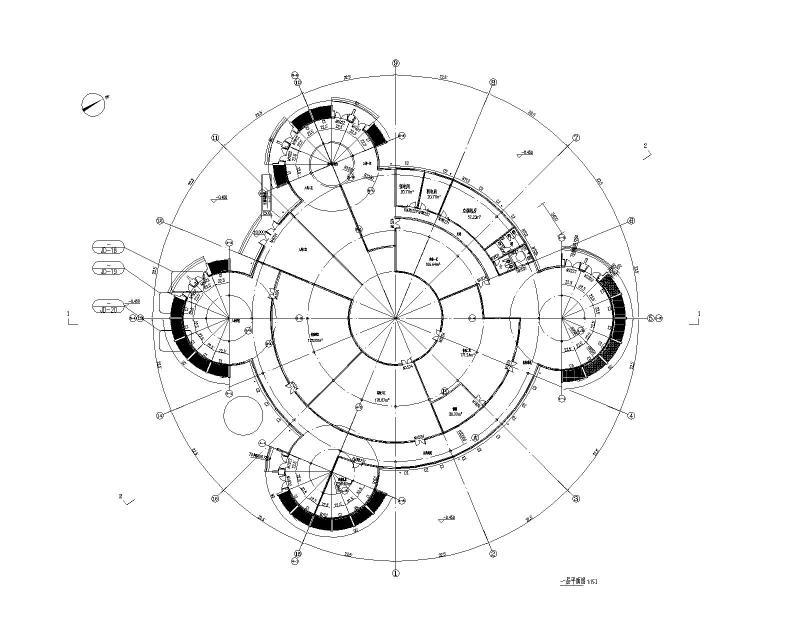

一层平面图 -

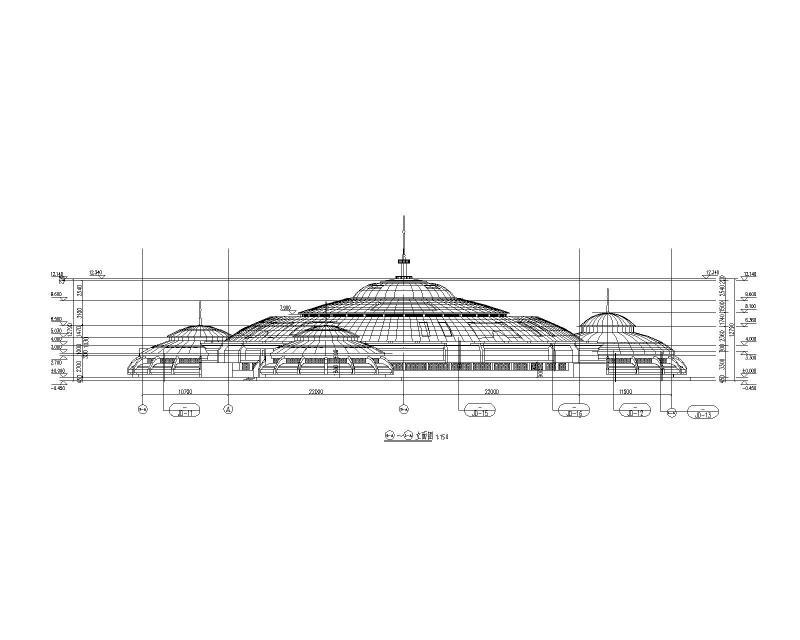

3~A-1~A立面图 -

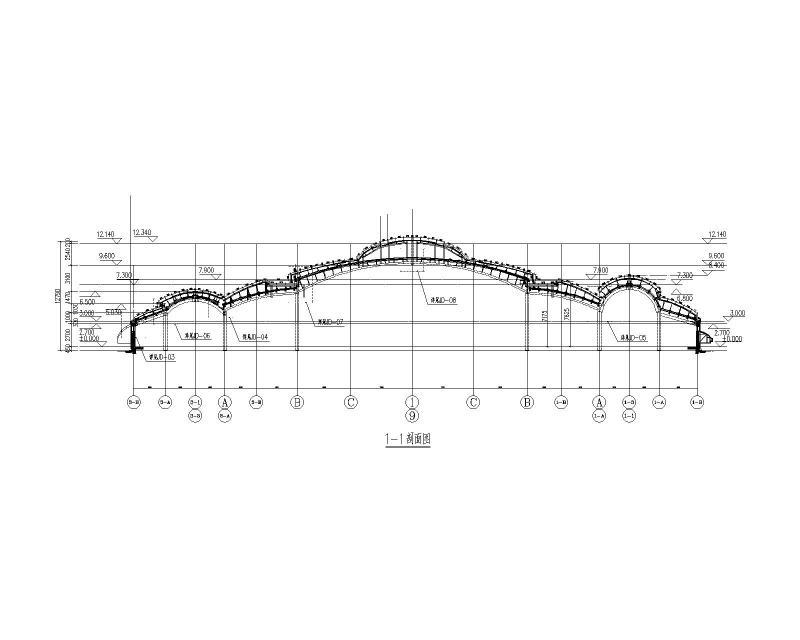

剖面图 -

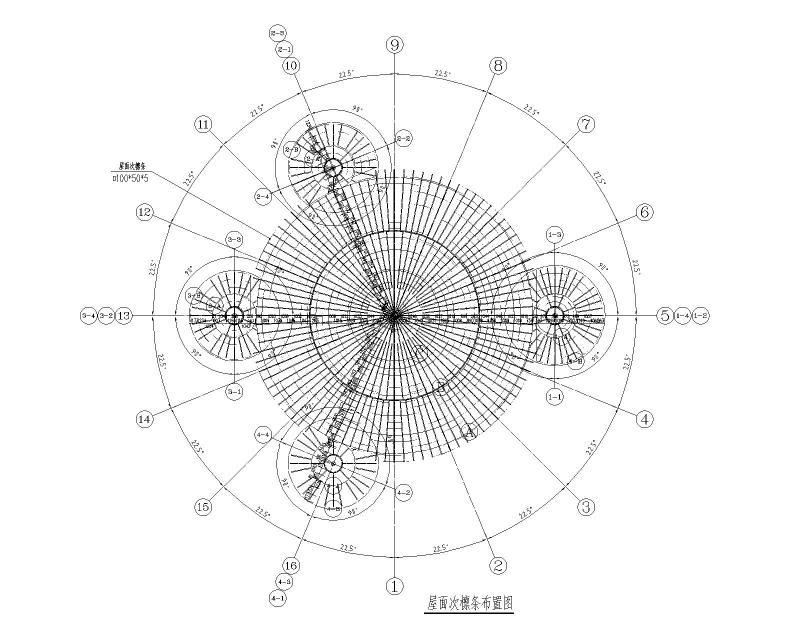

屋面次檩条布置图 -
屋面系统定位图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-22
- 评论次数：0
- 浏览次数：0
- 文件大小：14.09 MB
- 收藏次数：0
-
文件名称：
附件-996595568988068887.rar
