5层框架结构综合楼结构施工图纸cad基础布置图

  • 建筑类别:教育
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 结构安全等级:一级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 雪压:0.2kN/平方米
  • 参考图纸:23张
  • 设计年代:近代
该附件为 5层框架结构综合楼 结构施工图
项目概要:
该项目为整个项目中综合楼,地上5层,使用功能为教室。基础采孔桩;地下水位标高低于结构底板标高,不需进行抗浮设计。
主要包括:
封面、目录(一)、结构设计总说明(一)、结构设计总说明(二)、结构设计总说明(三)、结构设计总说明(四)、基础设计说明、基础布置图、综合楼地梁布置图、基础顶~4.750墙柱布置图、4.750~8.950柱布置图、8.950~屋面柱布置图、4.750梁布置图、4.750板布置图、4.750梁定位布置图、8.950梁布置图、8.950板布置图、8.950梁定位布置图、13.150、17.350梁布置图、13.150、17.350板布置图、13.150、17.350梁定位布置图、21.550梁布置图、21.550板布置图、斜屋面梁布置图、斜屋面板布置图 等
CAD格式,23张结构图
图纸部分预览截图:
以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源

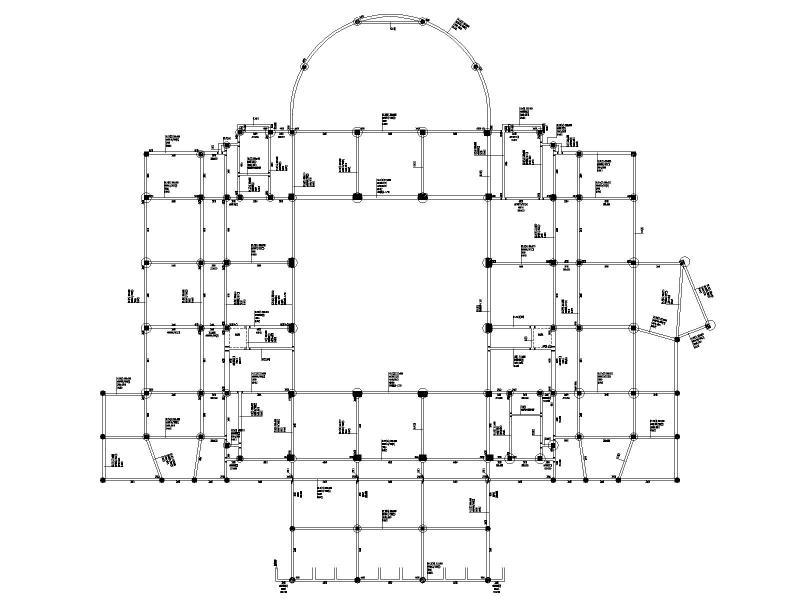

  • 综合楼地梁布置图
    综合楼地梁布置图

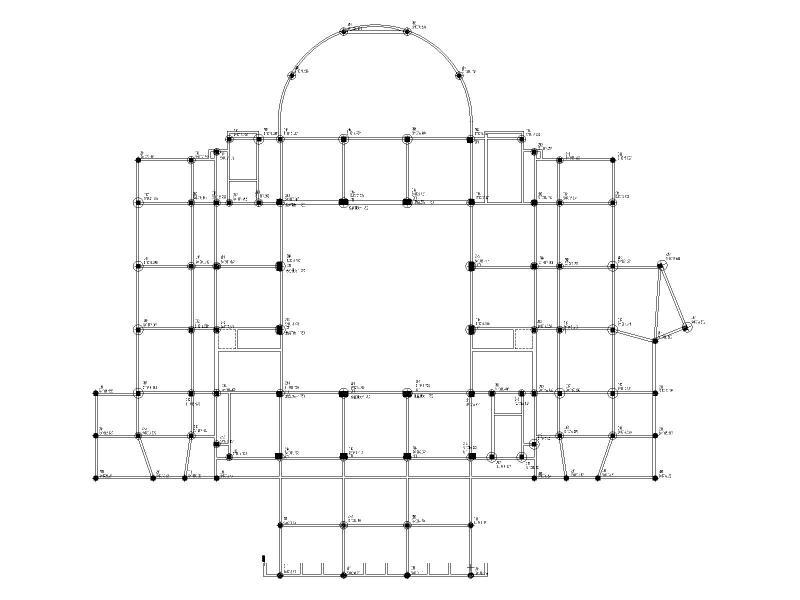

  • 基础布置图
    基础布置图

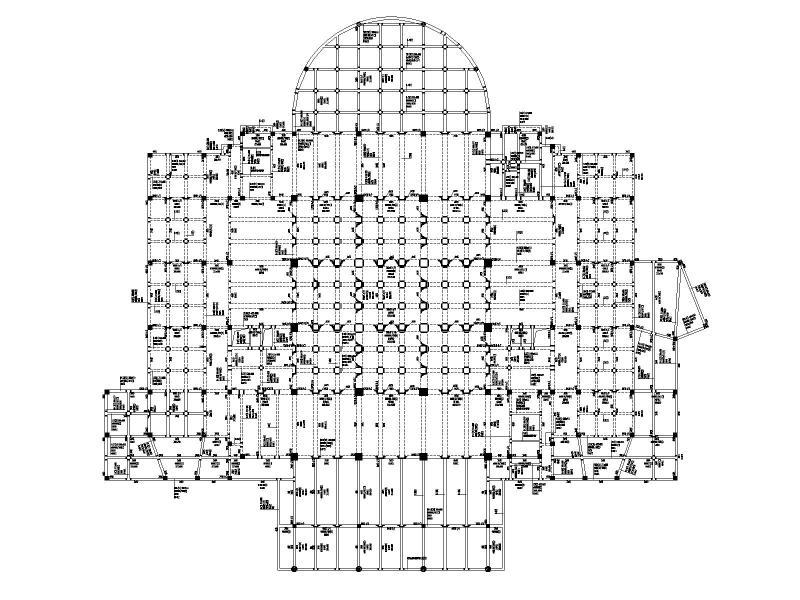

  • 4.750梁布置图
    4.750梁布置图

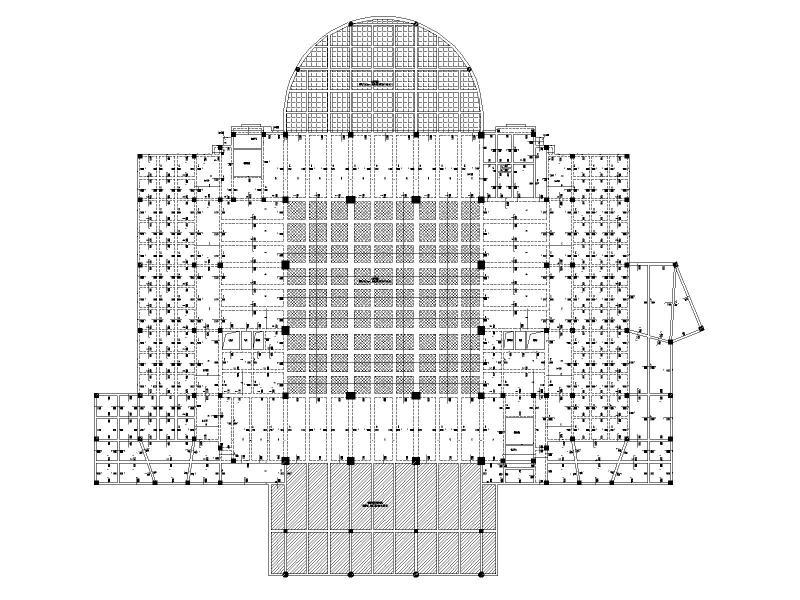

  • 4.750板布置图
    4.750板布置图

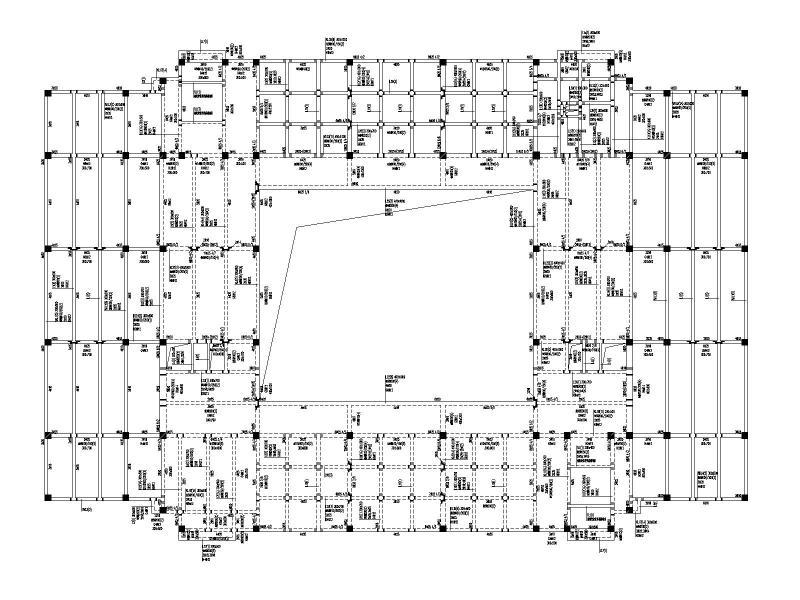

  • 8.950梁布置图
    8.950梁布置图
  • 13.150、17.350板布置图
    13.150、17.350板布置图
  • 斜屋面梁布置图
    斜屋面梁布置图
以上是部分截图,请下载附件后查看完整高清内容
