东方科幻谷VR产业基地1#馆电气cad平面图及系统图
-
建筑类别：娱乐
-
建筑高度类型：单层建筑
-
建筑设计结构形式：钢筋混凝土结构
-
建筑设计面积：3928.6平方米
-
建筑地上层数：1层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计年代：近代
-
负荷等级：二级,三级
-
防雷等级：第三类
-
火灾保护分级：一级
-
项目所在地：贵州
该附件为知名院丨贵州某VR场馆
电气施工图
，设计范围包括：1）380/220V电力配电系统；2）照明配电系统；3）建筑物防雷、接地系统及安全措施；4）电气节能和环保。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

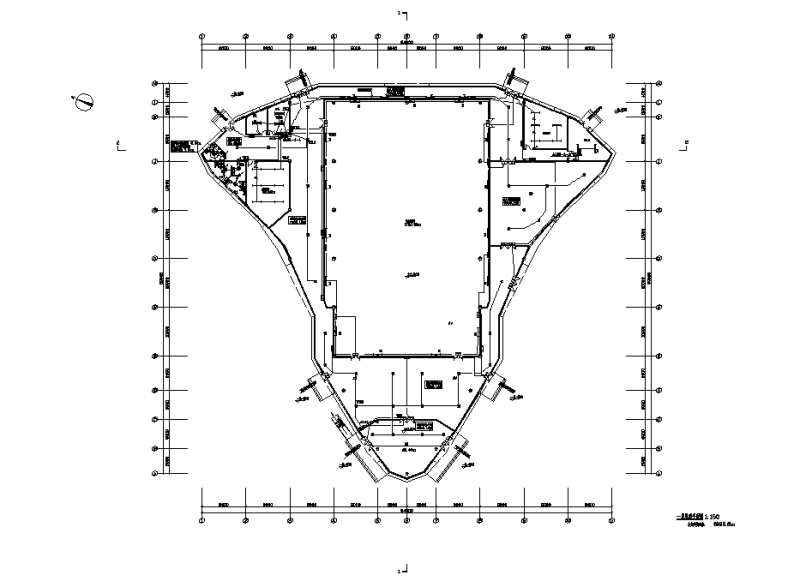

照明平面图 -

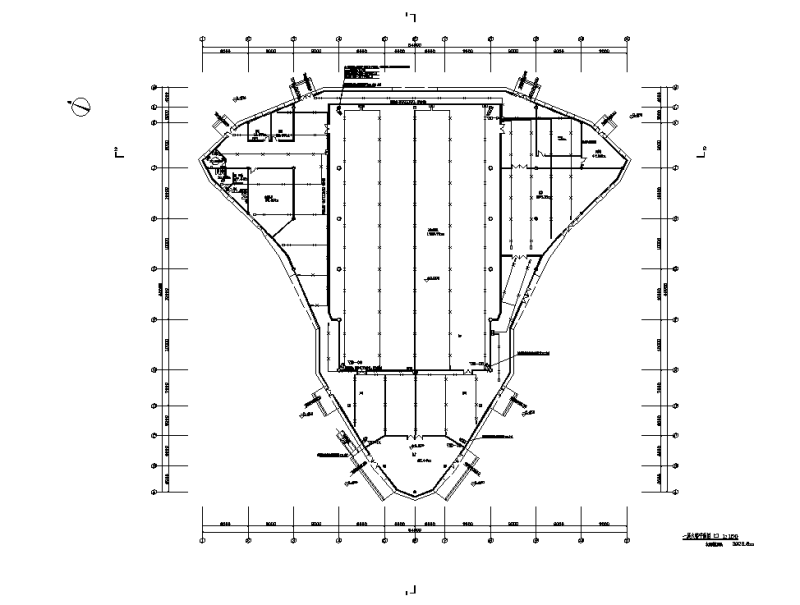

火灾自动报警平面图 -

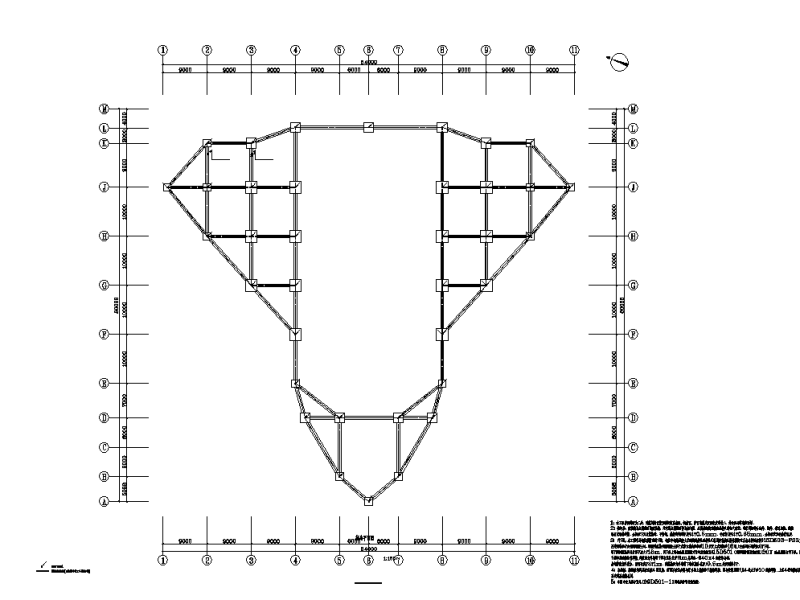

基础接地平面图 -

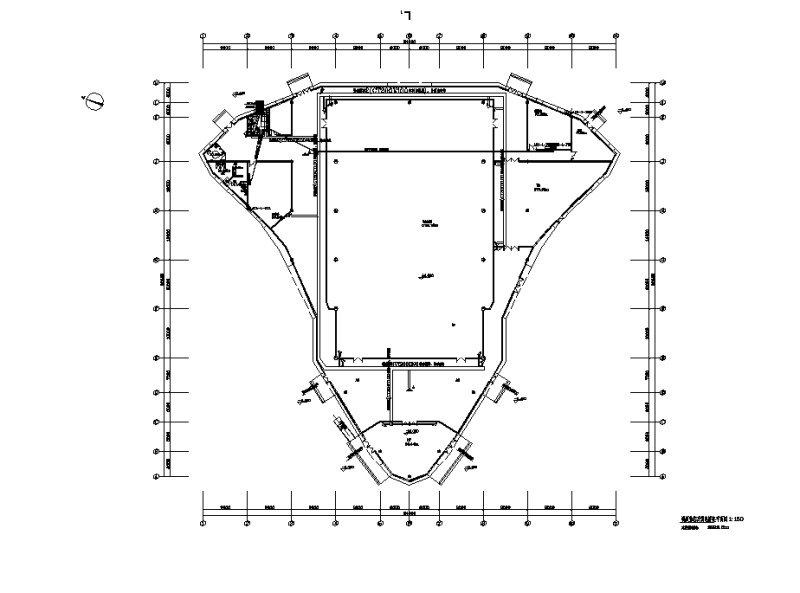

视频监控及弱电桥架平面图 -

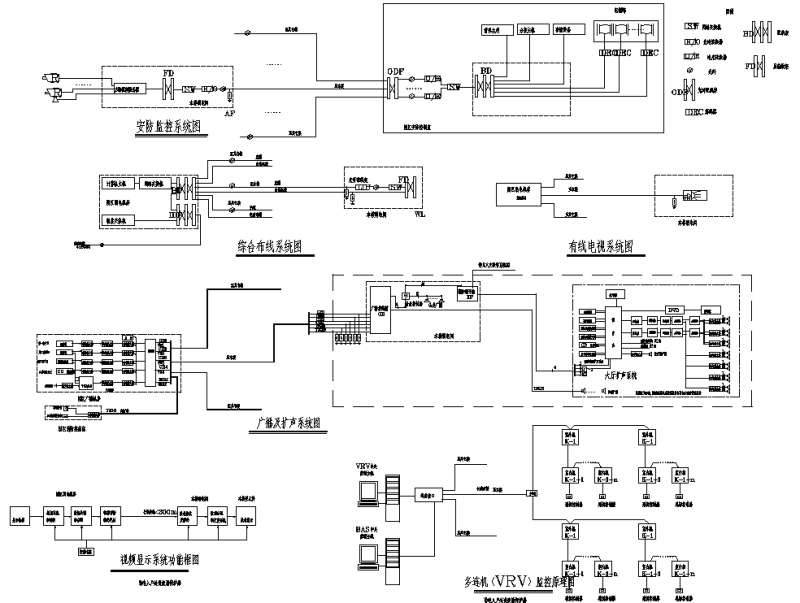

电气系统图 -
电气系统图-2
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-07-13
- 评论次数：0
- 浏览次数：0
- 文件大小：1.65 MB
- 收藏次数：0
-
文件名称：
附件-996569787687678798.dwg
