科幻谷VR产业基地框架结构变电站图纸cad平面图

搜索更多资源
  • 建筑类别：其他
  • 图纸设计深度：扩初图
  • 建筑设计结构形式：钢筋混凝土结构
  • 钢筋混凝土结构：框架
  • 基础形式 ：筏形基础
  • 地基基础设计等级：丙级
  • 地下室功能：设备用房
  • 参考图纸：9张
  • 设计年代：近代
该附件为： 科幻谷VR产业基地框架结构变电站图纸 格式为CAD，。
一、项目概要：
  1. 该项目地基基础设计等级为丙级。
  2. 地基要求挖至老土层以下200mm；如遇填土应全部挖除之后采用3:7灰土分层夯实至基础底标高，换填要求如下：夯实系数不小于0.96，平面范围要求每边超出基础外轮廓线不小于500mm,要求换填后的地基承载标准值不小于120kPa。
  3. 基础筏板混凝土强度等级采用C30，抗渗等级P6，混凝土水灰比不应大于0.50。
  4. 混凝土垫层均采用100mm厚C15素混凝土。
  5. 所有框架主梁与次梁处应附加箍筋，图中未注明者,应在主梁每侧各设置附加箍筋3*10，附加箍筋肢数同主梁内箍筋，间距为50mm。
二、资料目录：
  1. 变电站基础结构图
  2. 变电站地下电缆夹层墙柱配筋平面图
  3. 变电站首层墙柱配筋平面图
  4. 变电站地下一层顶结构模板图
  5. 变电站首层顶结构模板图
  6. 变电站地下电缆夹层顶梁配筋平面图
  7. 变电站首层顶梁配筋平面图
  8. 变电站地下电缆夹层顶板配筋平面图
  9. 变电站首层顶板配筋平面图
三、相关图片：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

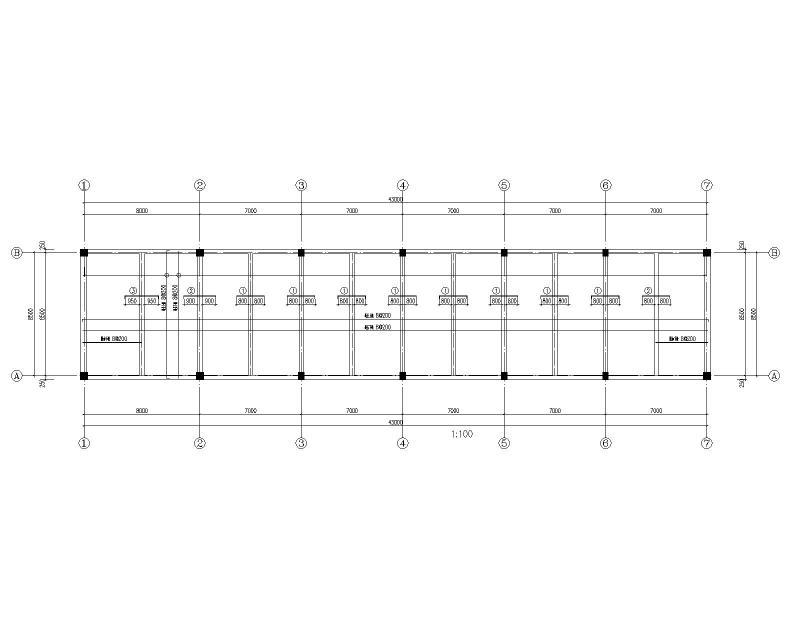

  • 变电站首层顶板配筋平面图
    变电站首层顶板配筋平面图

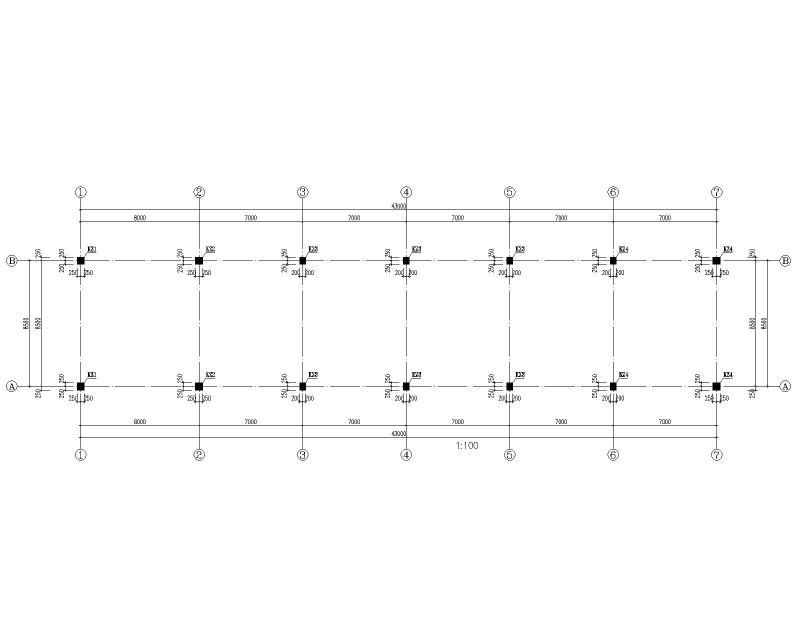

  • 变电站首层墙柱配筋平面图
    变电站首层墙柱配筋平面图

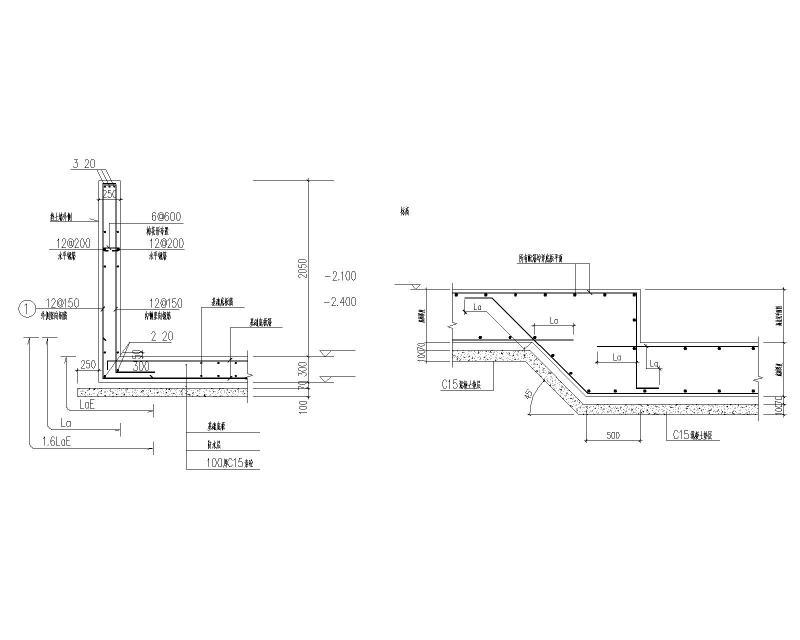

  • 基础配筋及变高做法
    基础配筋及变高做法

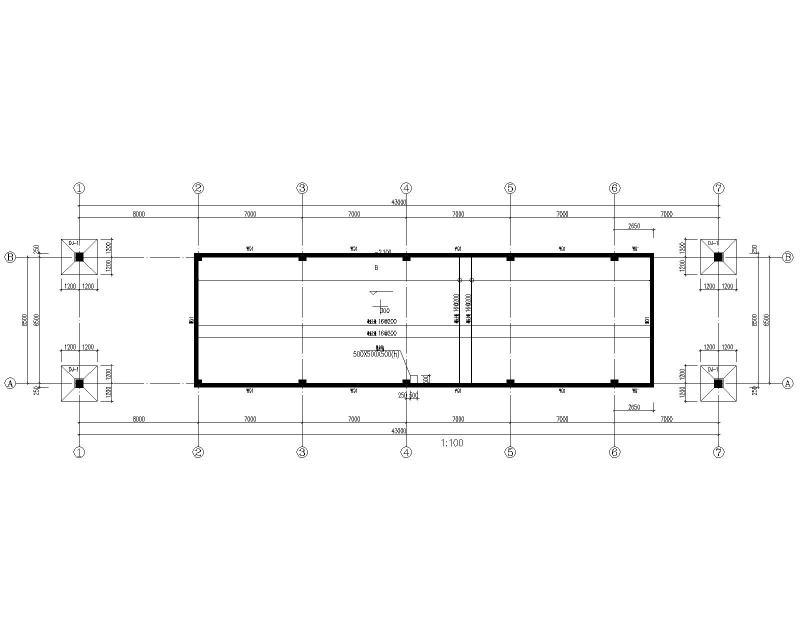

  • 变电站基础结构图
    变电站基础结构图
以上是部分截图，请下载附件后查看完整高清内容
