东方科幻谷VR产业基地飞机深化图纸cad平面布置图及正立面
-
建筑类别：商业
-
建筑高度类型：单层建筑
-
建筑地上层数：1层
-
图纸设计深度：深化设计图
-
建筑设计结构形式：钢结构
-
风压：0.3kN/平方米
-
雪压：0.2kN/平方米
-
参考图纸：6张
-
设计年代：近代
该附件为：钢管结构场馆异形屋顶深化设计近代，格式为CAD版本。
一、项目概要：
钢管结构场馆异形屋顶深化设计，所有杆件：碳素结构钢(Q345B)。
二、资料目录：
钢管
结构设计说明
，屋顶飞机钢结构深化平面布置图(一)~（三），屋顶飞机钢结构蒙皮材料及平面布置及三维示意图，屋顶飞机尺寸定位及局部详图等共计6张。
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源
-

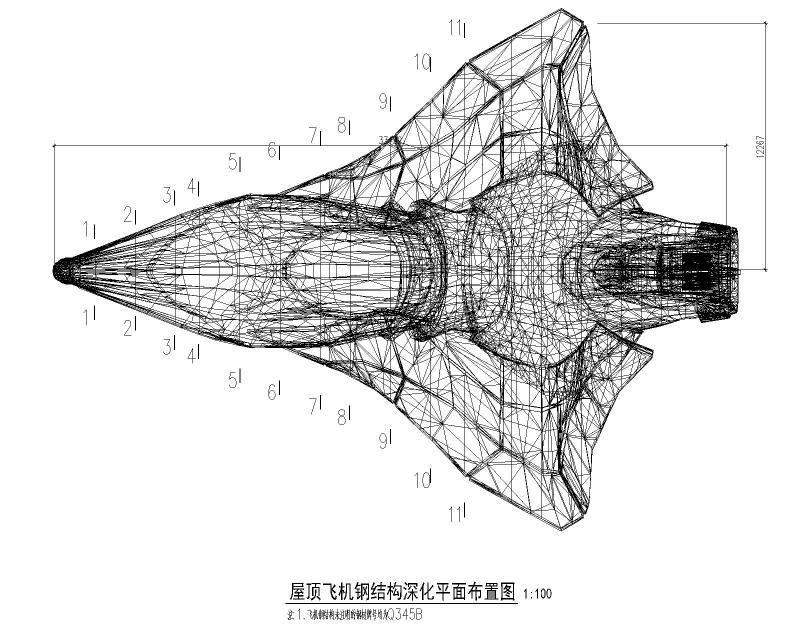

屋顶飞机钢结构深化平面布置图 -

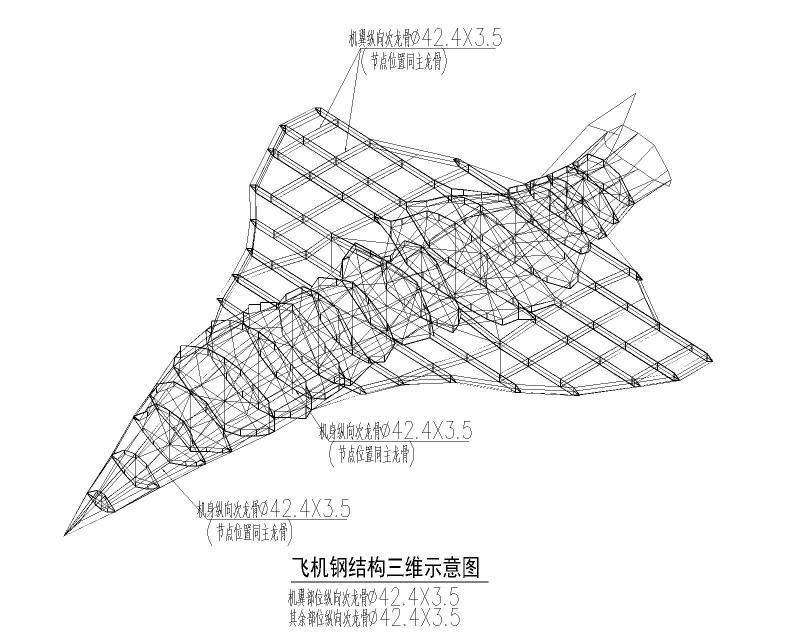

飞机钢结构三维示意图 -

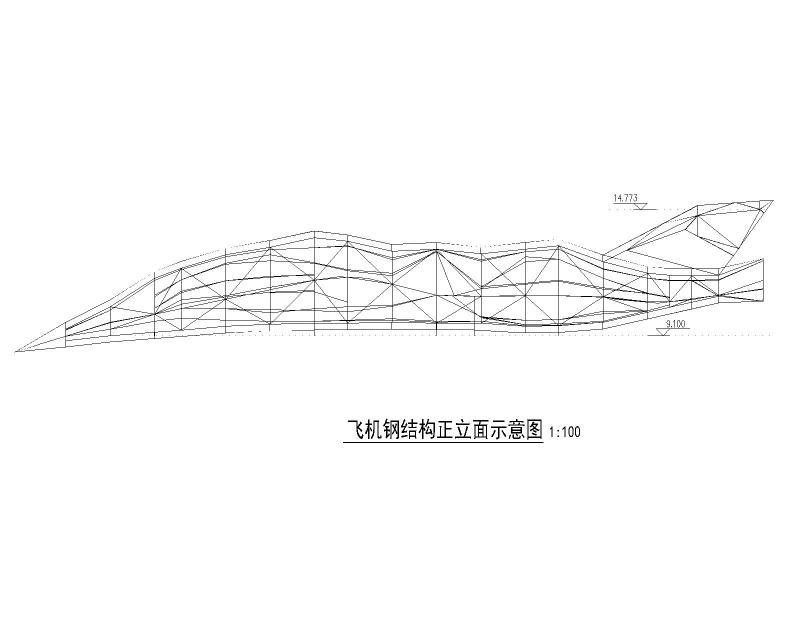

飞机钢结构正立面示意图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-08-22
- 评论次数：0
- 浏览次数：0
- 文件大小：11.48 MB
- 收藏次数：0
-
文件名称：
附件-996595568878707987.dwg
