立交停车场及配套设施建筑施工图纸cad平面图及立面图

搜索更多资源
  • 交通建筑：停车楼（库）
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢筋混凝土结构
  • 图纸设计深度：施工图
  • 项目所在地：贵州
  • 图纸设计格式：天正建筑CAD 7.0,CAD2000
  • 参考图纸：30+张
  • 设计年代：近代
该附件为 立交停车场及配套设施 建筑施工图 ，图纸资料丰富。
该项目规划总占地面积17659.16平方米，总建筑面积947.07平方米。
其中地上建筑面积774.58平方米，地下建筑面积172.49平方米。
停车楼建筑设计面积：373.29平方米，占地面积247.88平方米。
管理用房、工程面积：428.29平方米。
以下是附件的其中一部分截图，共8张，您也可以 搜索 更多您想要的资源

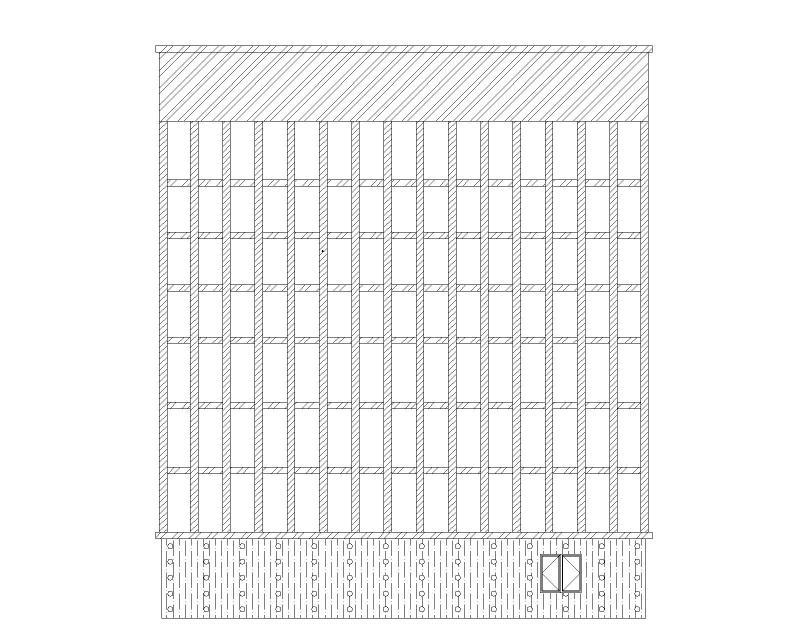

  • 机械停车楼立面图
    机械停车楼立面图

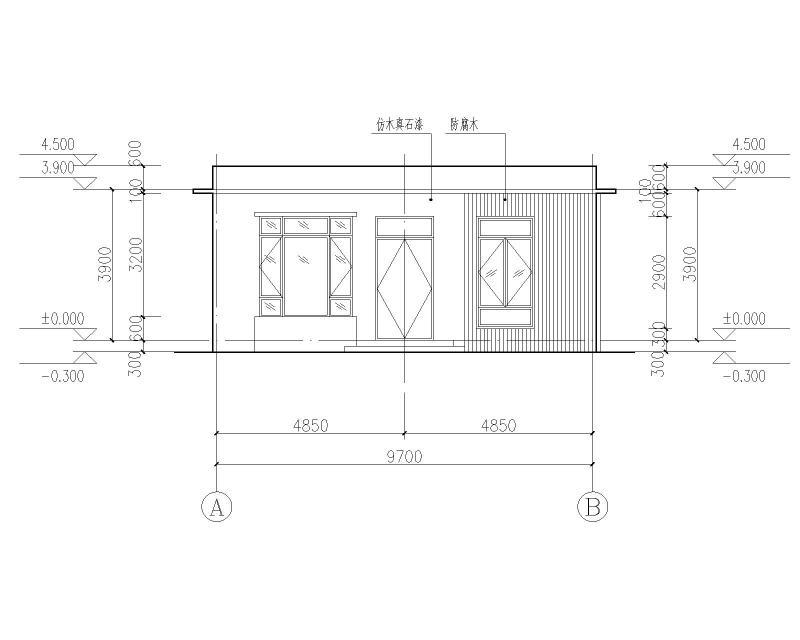

  • 管理用房立面图
    管理用房立面图

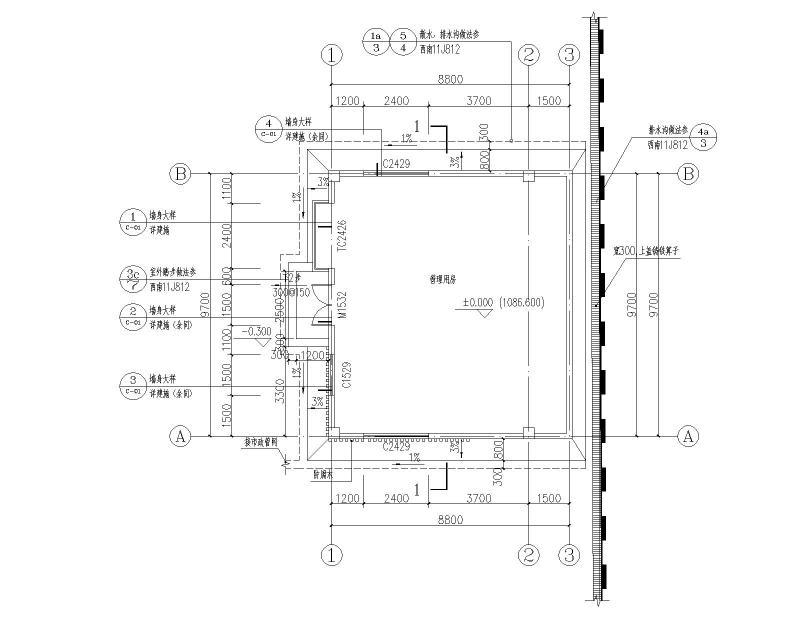

  • 管理用房一层平面图
    管理用房一层平面图

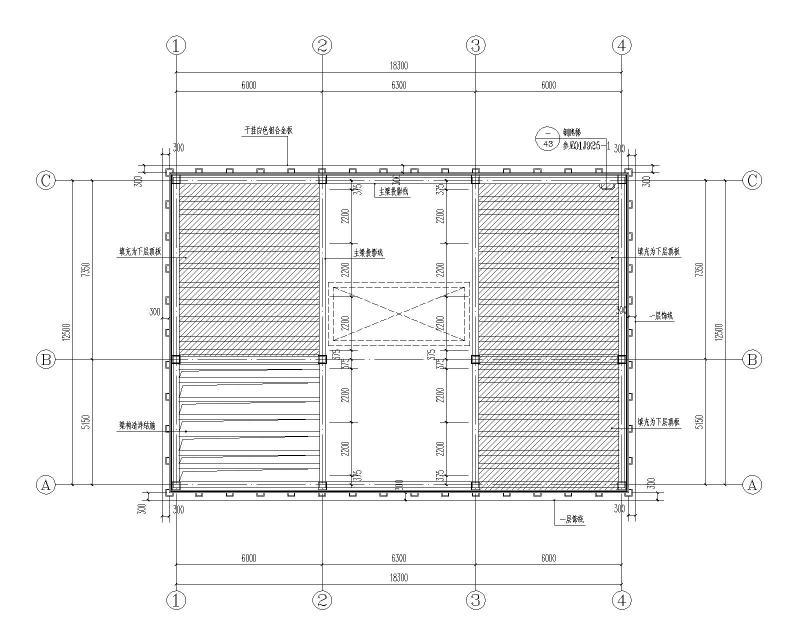

  • 机械停车楼二层平面图
    机械停车楼二层平面图

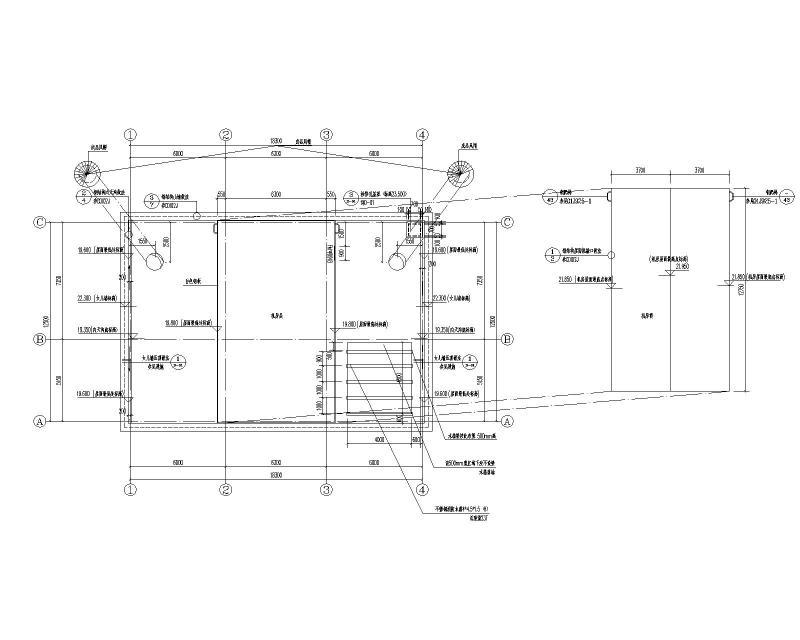

  • 机械停车楼屋顶层平面图
    机械停车楼屋顶层平面图
  • 机械停车楼一层平面图
    机械停车楼一层平面图
  • 消防泵房负一层平面图
    消防泵房负一层平面图
  • 雨水管连接详图
    雨水管连接详图
以上是部分截图，请下载附件后查看完整高清内容
