立交停车场项目暖通施工图纸cad平面布置图

项目概要：该项目为 贵州省立交停车场项目 暖通施工图 ，该资料为该停车楼的机械排烟，及厕所，地下消防泵房排风通风设计，地上8层，建筑高度为19.7m,地下消防泵房面积：172.49平方米，公厕建筑面积为96平方米，停车楼建筑面积为373.29平方米，为新建多层公共建筑。

设计范围：

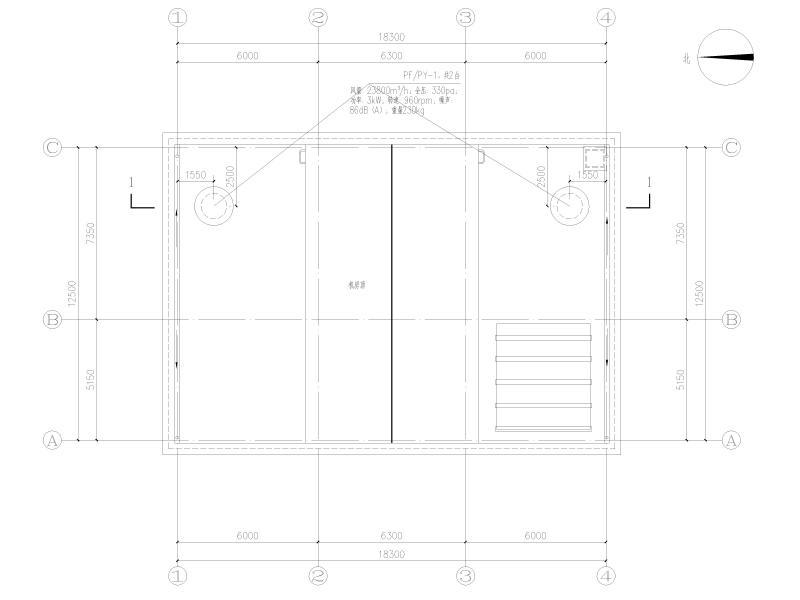

1、停车楼防排烟系统设计；

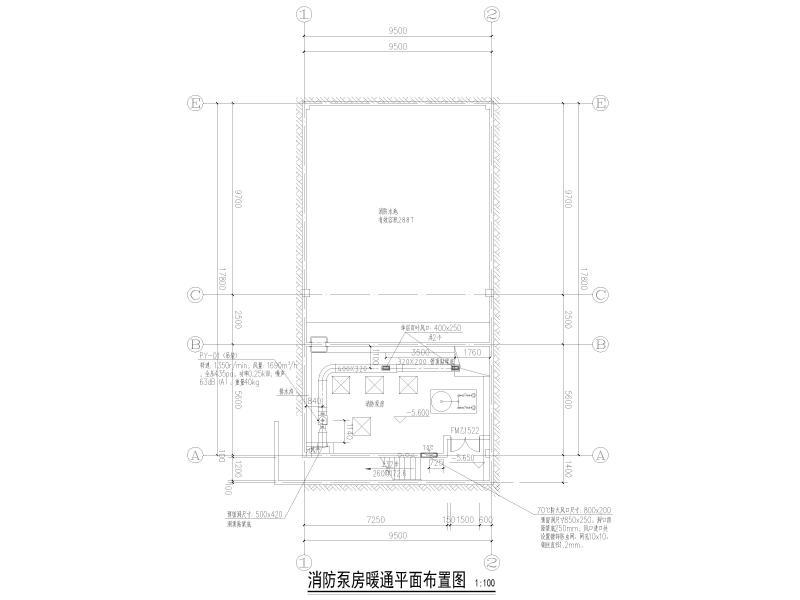

2、消防泵房排风与通风系统设计；

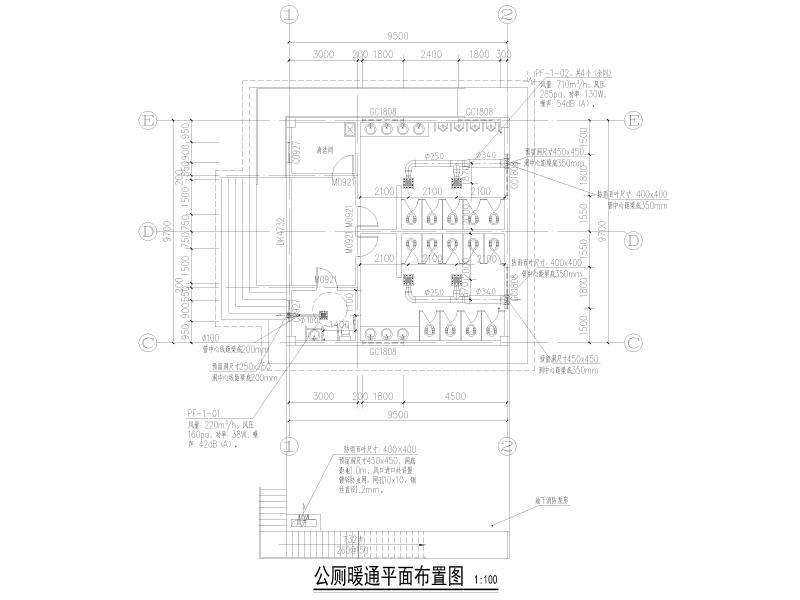

3、公共厕所排风系统设计。

部分图纸展示：
