2层大厦电气CAD施工图纸(停车场管理系统)(dwg格式)

benbenfen · 发表于 2020-5-12 21:56:55

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

建筑类别：办公
建筑高度：高层建筑
建筑结构形式：钢筋混凝土结构
建筑面积：36902.9m平方米
地上层数：26层
地下层数：2层
图纸设计深度：施工图
参考图纸：74张
地下室用途：人防,车库,设备用房
节点大样：电缆,其它
负荷等级：一级
防雷等级：第二类
火灾保护分级：一级
监控图像等级：4级以上
有线广播：业务性,火灾应急
接地方式：TN-S
项目地址：内蒙古
强电设计： ,配变电所,应急电源,低压配电,电气照明,建筑物防雷,接地安全,继电保护,电气控制
弱电设计： ,视频监控系统,巡更管理系统,停车场管理系统,建筑设备监控系统,综合布线系统,通信系统,有线电视和卫星接收系统,广播系统,信息网络系统,智能化集成

附件详情

某大厦电气施工图,某大厦电气施工图，内容详尽，很有参考价值！

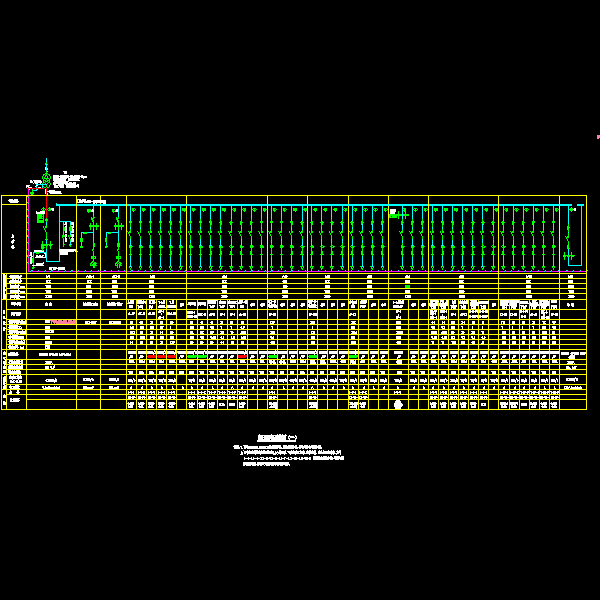

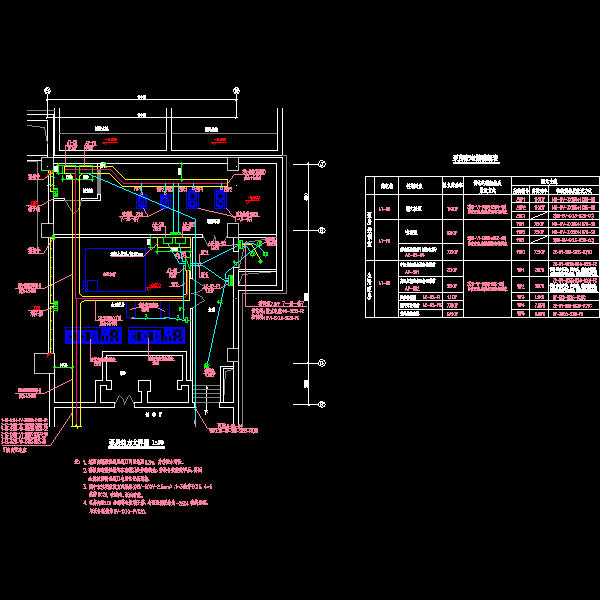

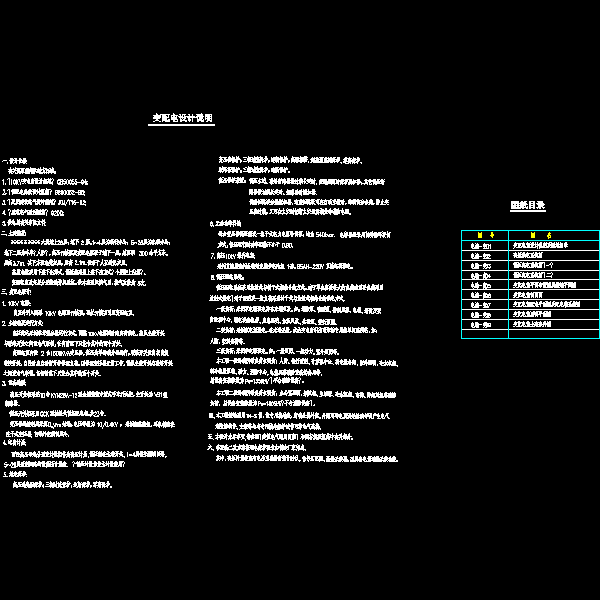

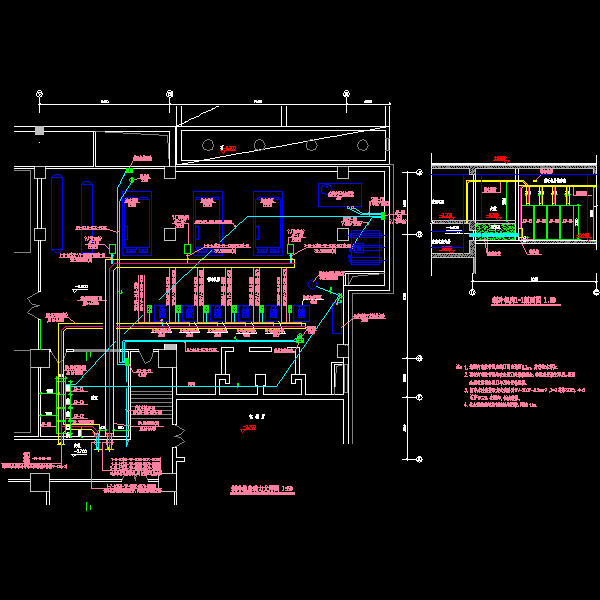

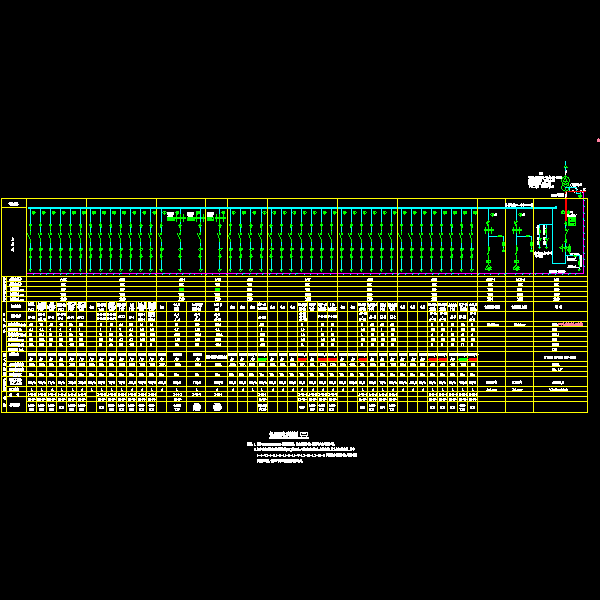

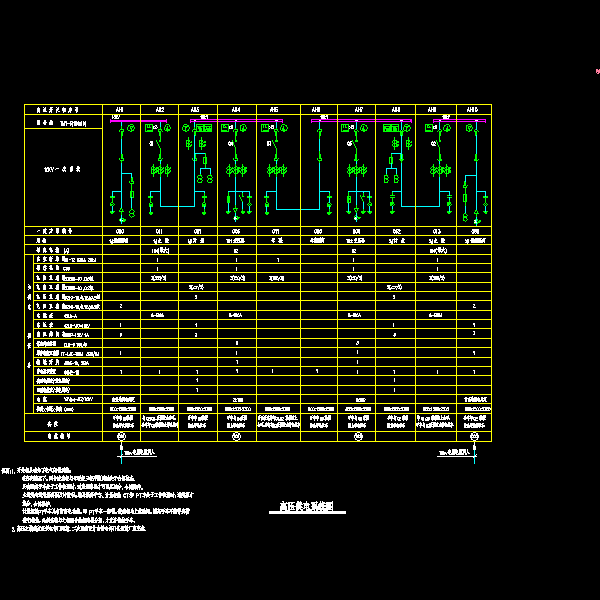

共74张图纸，主要包括电气说明，图，照明、动力、插座、弱电、火警及广播平面图等。

设计范围：
1.该项目设计包括红线内的以下电气系统：10kv/0.4kv变配电系统；电力配电系统；照明系统；建筑物防雷接地系统
电力负荷：该项目设备总装机容量为3341kw（不含消防设备），计算负荷2323kw. 其中：一级负荷：消防设备用电、电梯、生活水泵、应急照明、消防及安防监控中心、弱电设备间、建行计算机中心及建行营业厅照明。共1077kw, 其中消防负荷为261kw.
