立交停车场项目给排水施工大样图cad平面图及喷淋接管示意图

搜索更多资源
  • 建筑类别：交通建筑
  • 建筑高度类型：多层建筑
  • 建筑设计结构形式：钢结构
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,废水系统,雨水系统,消防排水
  • 消防设计：室外消火栓系统,室内消火栓系统,喷淋系统,灭火器配置系统
  • 供水方式：市政供水
  • 排水体制：污废合流,雨污分流
  • 消火栓用水量室外(L/S)：15
  • 消火栓用水量室内(L/S)：10
  • 大样节点：水泵,卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省 立交停车场项目 给排水施工图 （含大样图） ，工程等级：多层公建；耐火等级：Ⅱ级；建筑总高度:19.700M
设计内容：
1）室外给排水及消防系统。
2）室内给排水及消防系统。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

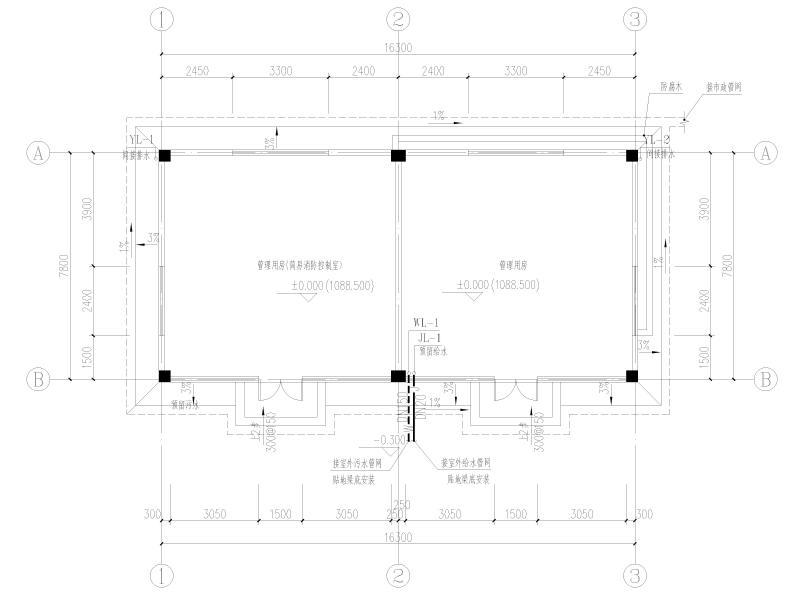

  • 2#管理用房一层给排水平面图
    2#管理用房一层给排水平面图

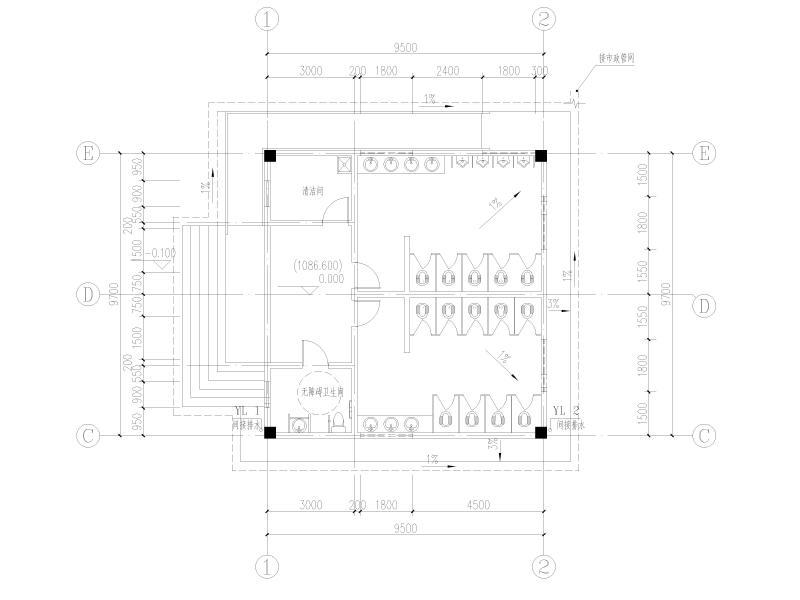

  • 公厕一层给排水平面图
    公厕一层给排水平面图

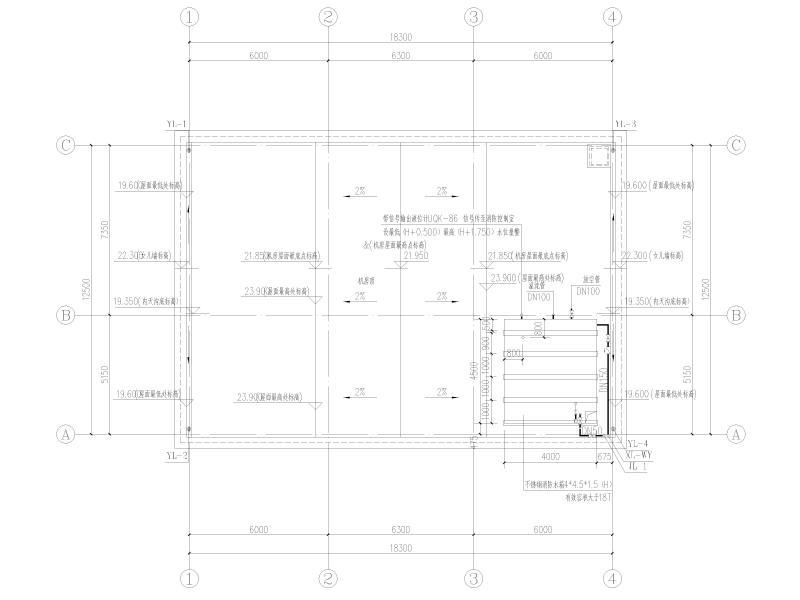

  • 机械停车楼屋顶层给排水平面图
    机械停车楼屋顶层给排水平面图

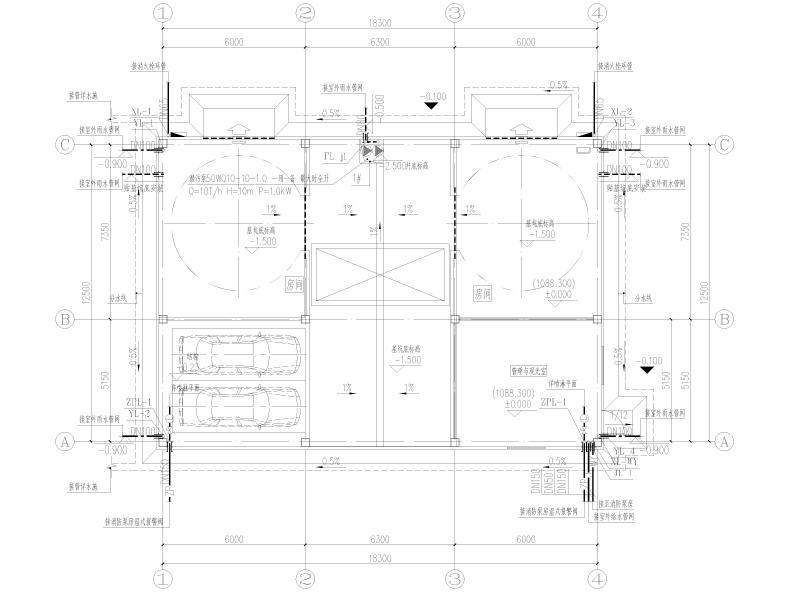

  • 机械停车楼一层给排水平面图
    机械停车楼一层给排水平面图
  • 机械停车楼一层喷淋平面图
    机械停车楼一层喷淋平面图
  • 停车楼喷淋接管示意图
    停车楼喷淋接管示意图
  • 水泵房大样图
    水泵房大样图
以上是部分截图，请下载附件后查看完整高清内容
