停车场及农贸市场工程给排水施工大样图cad平面图

搜索更多资源
  • 建筑类别：农业建筑
  • 建筑设计面积：9288 平方米
  • 建筑地下层数：2层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 地下室用途：设备用房
  • 排水设计：雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
  • 排水体制：污废合流
  • 消火栓用水量室外(L/S)：25
  • 消火栓用水量室内(L/S)：25
  • 大样节点：水泵
  • 项目所在地：贵州
项目概要：该项目为 贵州省停车场及农贸市场工程 给排水施工图 （含大样图） ，总建筑面积9288m,本次出图范围为地下室部分，建筑类别:地下：地下共有二层，为停车库及设备用房。
设计范围:
1.建筑用地红线范围内的生活及消防给排水设计。
2.室外部分给排水及消防管网详见后期室外管线综合图，管线综合图需待所有单体完成后才可设计完成。
部分图纸展示：
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源

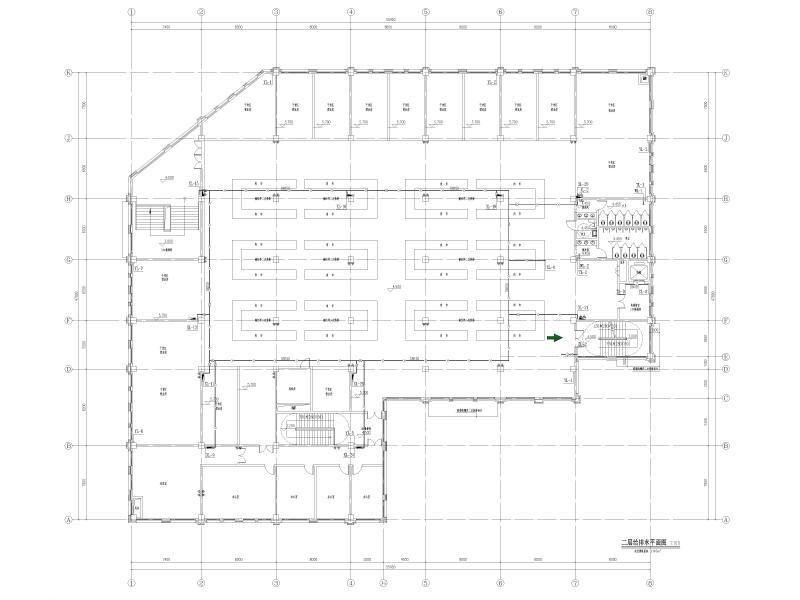

  • 二层给排水平面图
    二层给排水平面图

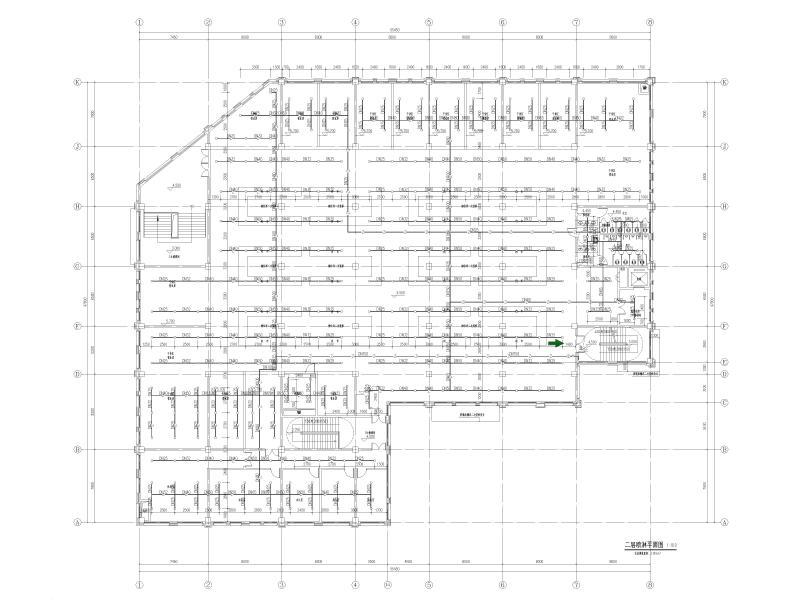

  • 二层喷淋平面图
    二层喷淋平面图

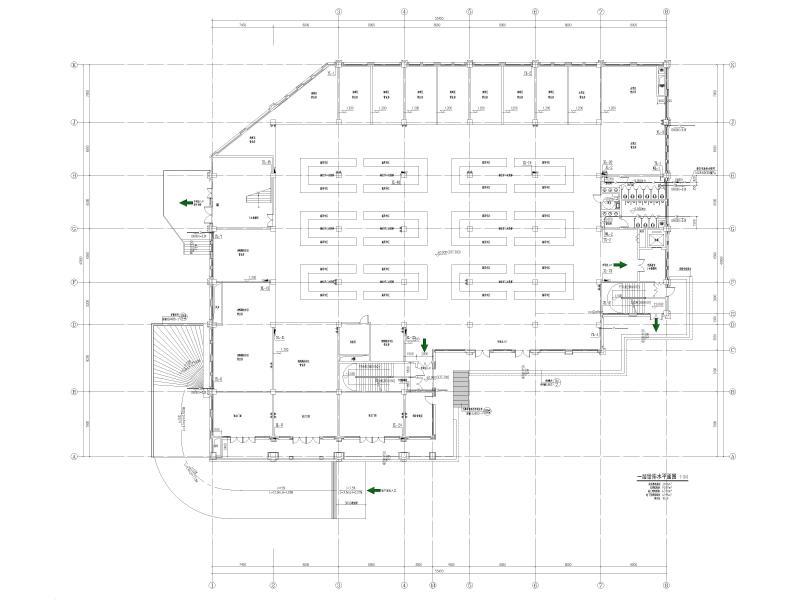

  • 一层给排水平面图
    一层给排水平面图

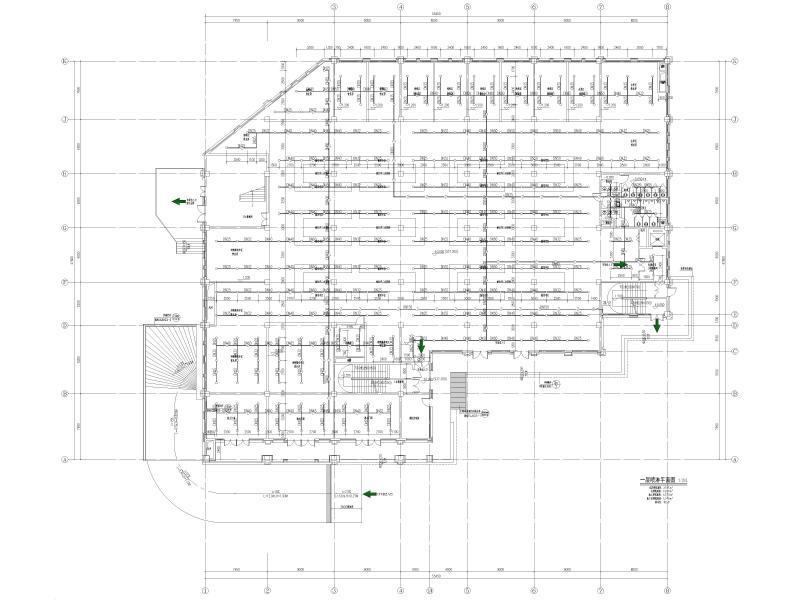

  • 一层喷淋平面图
    一层喷淋平面图

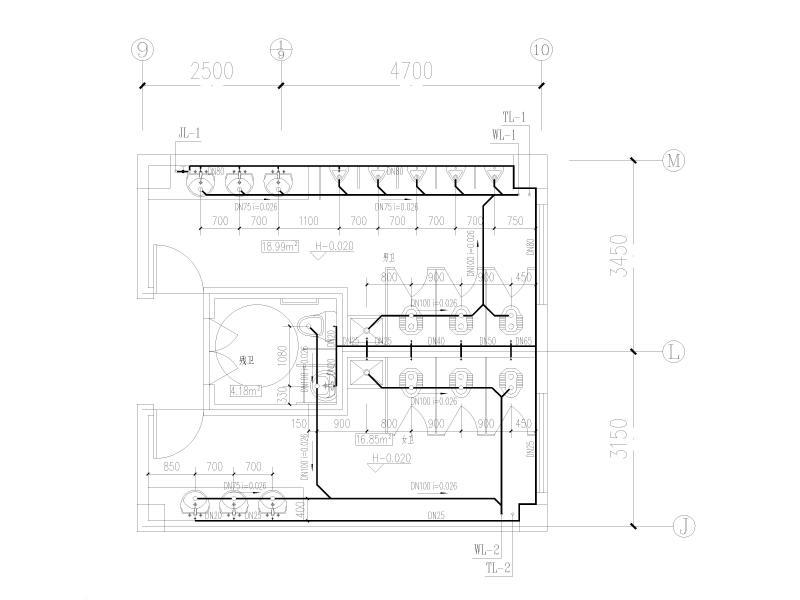

  • 卫生间给排水大样图
    卫生间给排水大样图
  • 消防水泵房大样图
    消防水泵房大样图
以上是部分截图，请下载附件后查看完整高清内容
