8层农贸市场综合楼消防设计CAD施工图纸(dwg)

renrenwa

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：综合楼
• 地上层数：8层
• 地下层数：1层
• 出图日期：2007
• 建筑面积：12267.7平方米
• 设计阶段：施工图设计
• 设计内容：消火栓, 自动喷水, 气体灭火, 灭火器
• 设置场所火灾危险等级：严重危险级Ⅰ级

附件详情

设计范围1）地下室消防排烟设计；2）防烟楼梯、前室加压送风；3）内走道排烟设计；
本建筑工程名称为某农贸市场综合楼，建筑层数地下1层,地上8层，建筑高度34.65m,总建筑面积12267.7m2,耐火等级一级,建筑类别一类.
1、设计用水量：室内消火栓给水系统用水量:30L/s；火灾延续时间：3h；自动喷淋给水系统用水量: 30 L/s； 火灾延续时间：1h；火灾等级：严重危险级I级；喷水强度8L/min.m2；作用面积160m2；喷头工作压力0.10MPa.
灭火器的配置：每套消火栓下设置磷酸铵盐干粉灭火器MF/ABC4型2具（每具规格为4Kg,级别为2A）。
该项目为一类高层综合楼建筑，属一级保护对象，采用集中报警系统。系统采用二总线制，控制器设于小区消防控制中心，各层设置烟（温）感探测器、火灾报警按钮（启泵按钮）、报警警铃。
七氟丙烷灭火系统设计包括：低压配电间、配电室、变压器室、发电机房、储油间。防护区采用全淹没灭火方式，设计成一套组合分配系统。
通风排烟设计范围1）地下室消防排烟设计；2）防烟楼梯、前室加压送风；3）内走道排烟设计；

某农贸市场综合楼消防设计施工图

某农贸市场综合楼消防设计施工图

某农贸市场综合楼消防设计施工图

第 1 张图

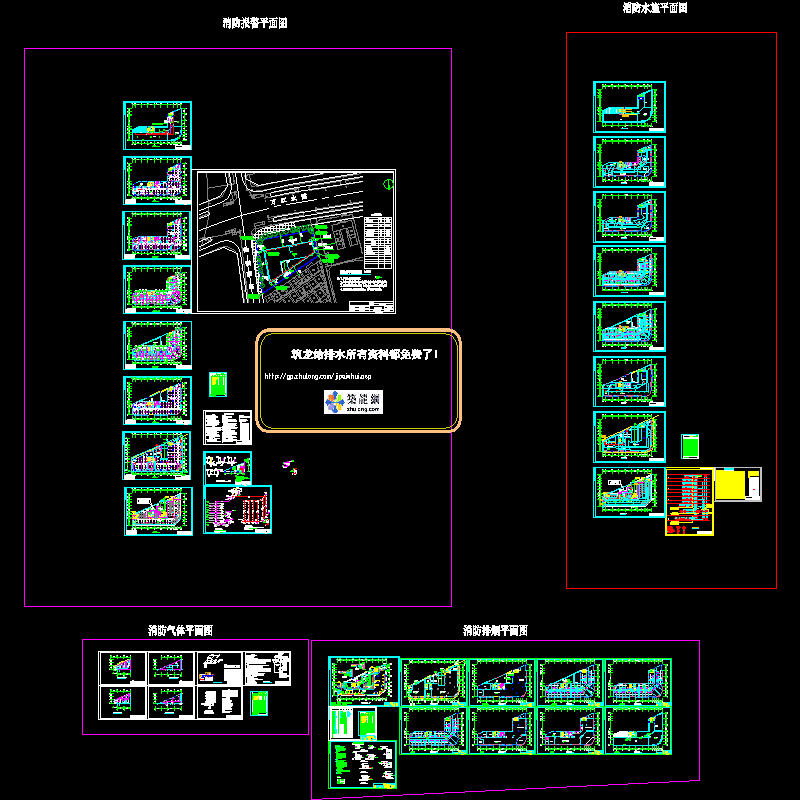

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
