工业园区四车道道路施工图纸cad平面图及标准横断面图

搜索更多资源
  • 公路等级：三级
  • 车道数：四车道
  • 设计时速：20
  • 干线：否
  • 位置：贵州
  • 设计年代：近代
该附件为： 工业园区 四车道道路 施工图 格式为CAD，。
一、项目概要：
  • 该项目为某园区一条主要次干道，全长2.190km，本道路建成将提升改造将改善道路周边环境，带动沿线及周边土地开发，给招商引资创造有利条件，该道路的建成有着较大的社会效益，建成后将成为工业园区一条重要的运输通道。
二、主要技术指标：
  1. 道路等级：城市次干路，设计车速20Km/h。
  2. 道路路面设计年限：15年
  3. 路幅宽度：1.5m（人）+1.5m（绿）+7m（车）+7m（车）+1.5m（绿）+1.5m（人）=20m
  4. 路线总长：2190m
  5. 最大纵坡：7%
  6. 最小纵坡：0.3%
  7. 最小凹形竖曲线半径：800m
  8. 最小凸形竖曲线半径：500m
  9. 全线采用沥青砼路面，其结构组合如下：上面层SMA-13细粒式玄武岩沥青混凝土厚4cm，面洒粘油层，道路车行道路拱橫坡为1.5%（外倾），人行道横坡为2.0%（内倾）。
  10. 设计荷载公路Ⅱ级
三、相关图片：
以下是附件的其中一部分截图，共3张，您也可以 搜索 更多您想要的资源

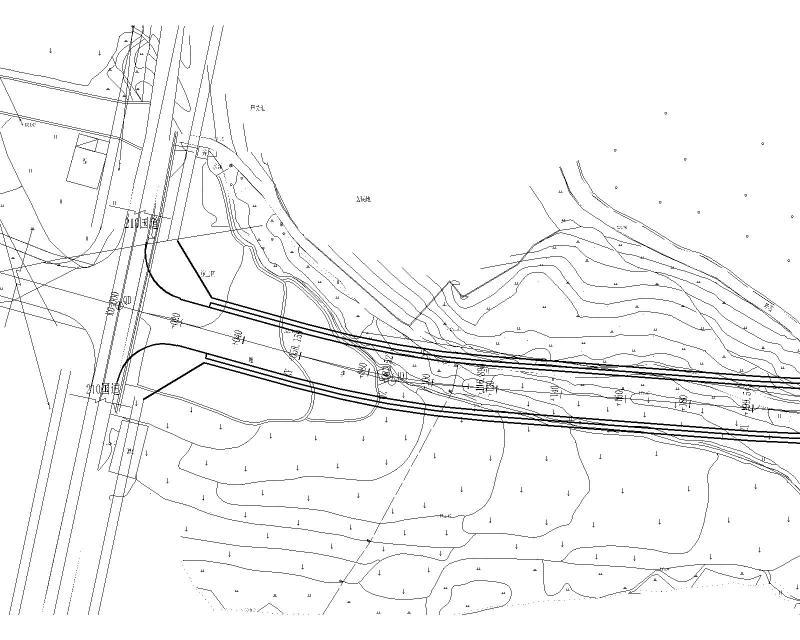

  • 万喜路道路平面图
    万喜路道路平面图

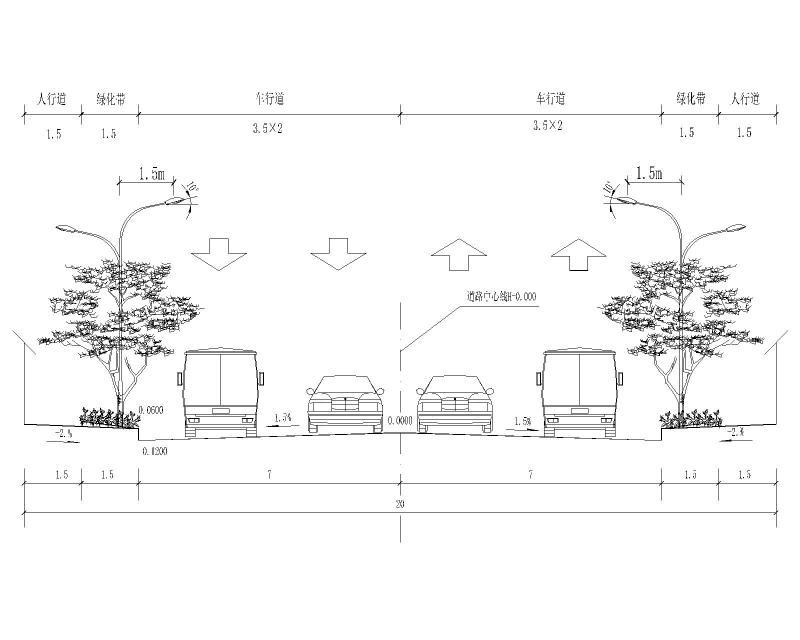

  • 道路标准横断面图
    道路标准横断面图

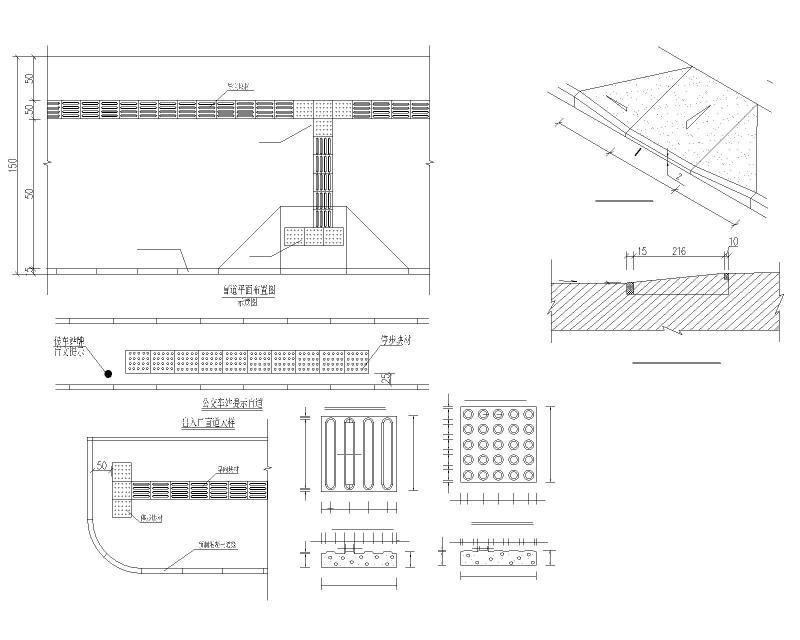

  • 人行道无障碍设计
    人行道无障碍设计
以上是部分截图，请下载附件后查看完整高清内容
