双向四车道交安工程施工大样图及设计说明cad平面图及剖面图
-
公路等级：三级
-
车道数：四车道
-
设计时速：30
-
干线：否
-
位置：贵州
-
设计年代：近代
该附件为
双向四车道交安工程施工图及
设计说明
包括：棚户区改造配套工程交安施工图（6p），格式为CAD+Word，。
一、项目概要：
-
本图主要设计范围为：浦江路南延段交通工程（KO+445.45～K0+640段），设计速度30Km/h控制、双向4车道，道路宽度符合城市总体规划，横断面路幅宽度为20m。
-
其横断面布置为：20m＝2.5m（人行道）+7.5m（机动车道）+7.5m（机动车道）+2.5m（人行道）
二、布设原则及交通标线要求：
依照GB5768-近代，结合标志，遵循以下原则：
-
同向行车道间设置白色车道分界线。
-
在道路交叉路口和路段大于500米间设置人行横道。
-
同向机、非机动车间设置白色实线。
-
在有、无红绿灯交叉路口和人行横道设置停止线。
-
在道路上需要的地方设置箭头和人行横道预示标。
交通标线的要求：
-
标线材料选用黄冷漆与热熔漆，膜厚度为2毫米。
-
车道分界线，中心实线线宽15厘米。
-
人行横道线宽40厘米，间距60厘米，长5米。
-
停止线宽30厘米。
-
箭头长度采用3米，车道分界线实长2米，间距4米。
-
在机动车需要跨越边缘线的地方除设置有紧急停车带的路段外应划白色虚线，虚线间距4米，实线长2米，线宽15厘米。
三、施工图：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

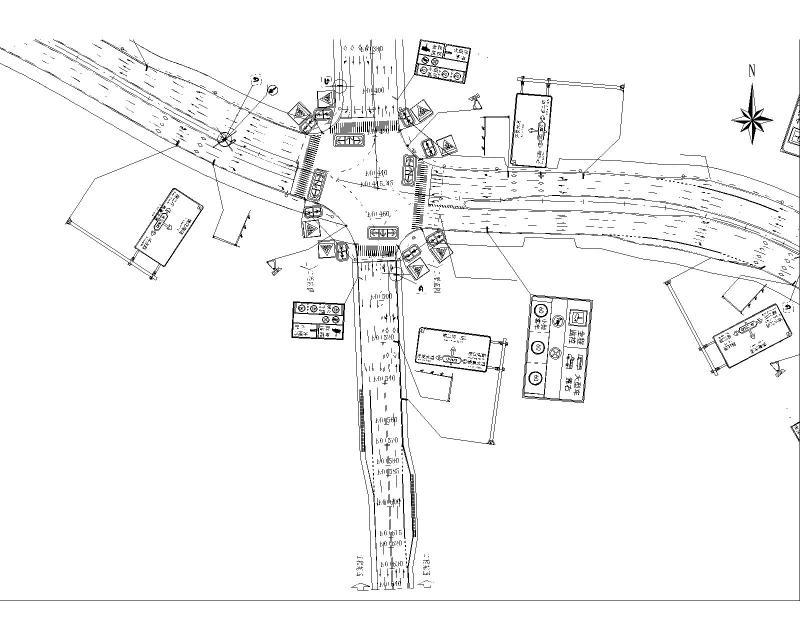

平面图 -

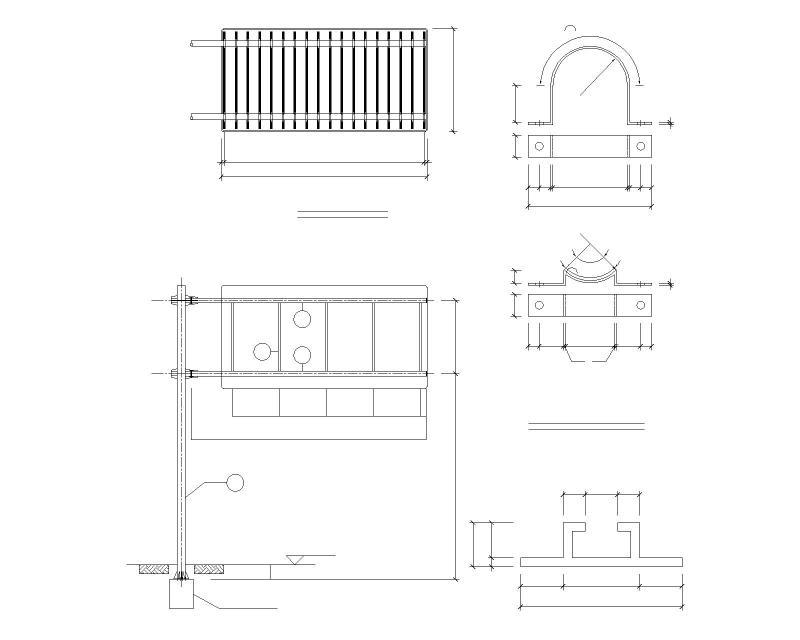

7.0×3.5米指路标牌杆件组装图 -

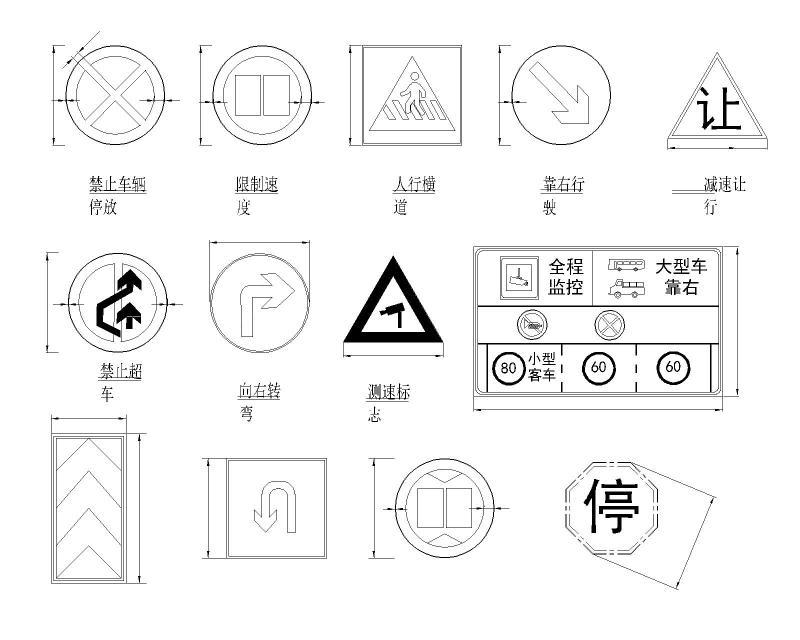

交通标志大样图 -

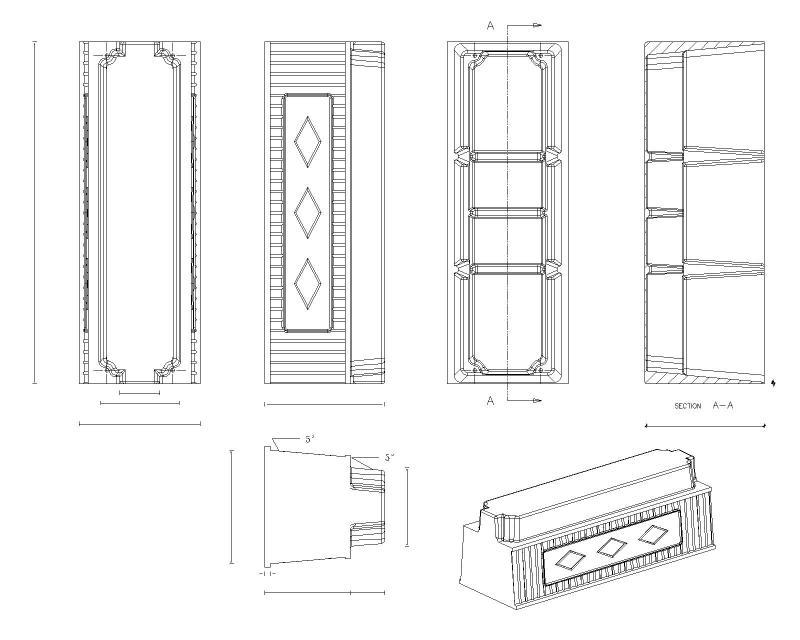

结构剖面图
以上是部分截图，请下载附件后查看完整高清内容
