标准化生产基地项目初步电气设计图cad平面图及系统图

搜索更多资源
  • 建筑类别：农业建筑
  • 建筑高度类型：单层建筑
  • 图纸设计深度：方案（初设图）
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 负荷等级：三级
  • 防雷等级：第三类
  • 接地方式：TN-S
  • 项目所在地：贵州
  • 强电设计：供配电系统,建筑物防雷,接地安全
项目概要: 贵州省某标准化生产基地项目初步电气设计图2019 ，建筑性质:单层大棚建筑 ；建筑层数:地上1层；主要功能:木耳及草菇培养 ；建筑设计结构形式为钢架结构,抗震设防烈度为6度。
设计范围：
1)220/380V配电系统;2)照明系统;3)建筑物防雷、接地系统及安全措施
部分图纸展示：
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

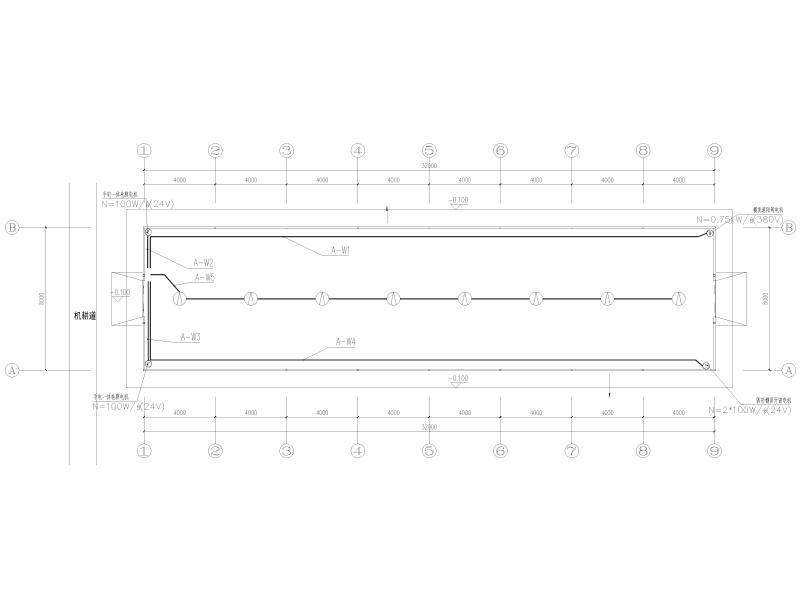

  • 大棚电气平面图
    大棚电气平面图

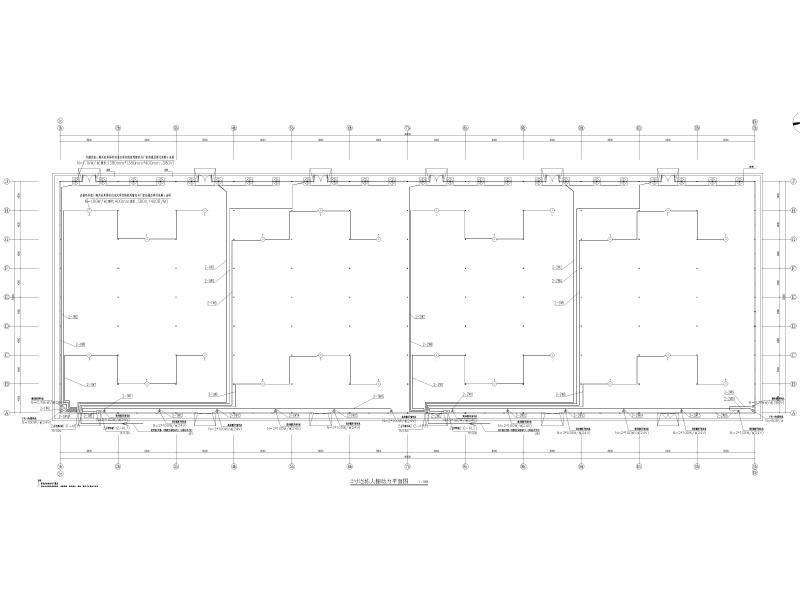

  • 大棚动力平面图
    大棚动力平面图

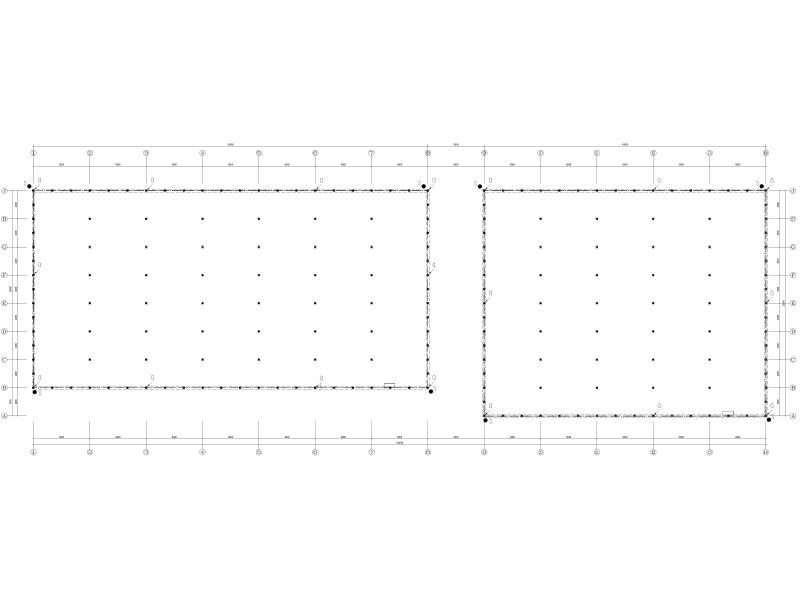

  • 大棚基础接地平面图
    大棚基础接地平面图

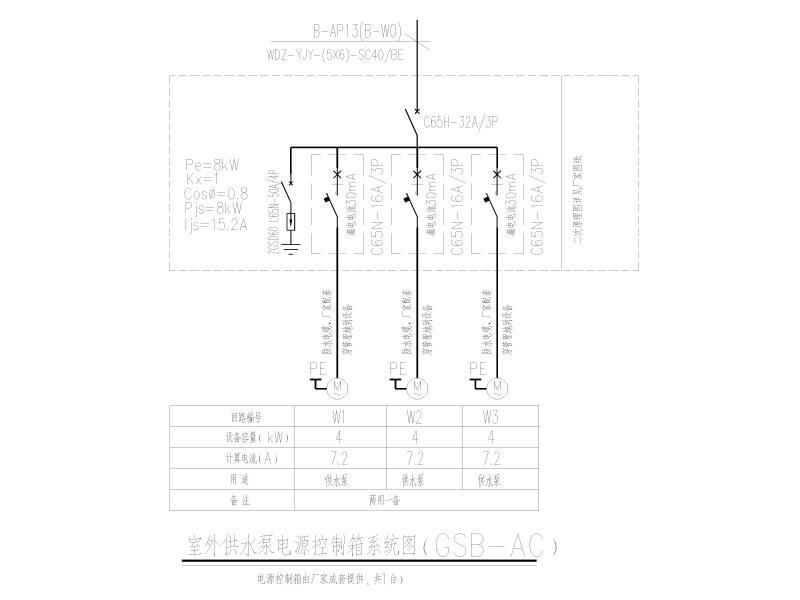

  • 配电箱系统图
    配电箱系统图
以上是部分截图，请下载附件后查看完整高清内容
