生产基地给排水全套施工图cad人防平面图及大样图

搜索更多资源
  • 建筑类别：工业建筑
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 设计年代：近代
  • 生活供水设计：生活给水系统
  • 生产供水设计：热水系统
  • 排水设计：污水系统,雨水系统
  • 消防设计：室外消火栓系统,室内消火栓系统,气体灭火系统
  • 消火栓用水量室外(L/S)：40
  • 消火栓用水量室内(L/S)：20
  • 大样节点：卫生间
  • 项目所在地：贵州
项目概要：该项目为 贵州省生产基地全套 给排水施工图 2020（含大样图） ，其中包含动力站水道、钢结构厂房水道、科技楼水道、门卫室水道。
设计范围：包括室内生活给水系统、生活污水系统、雨水系统、自喷系统、水炮系统、消火栓系统、气体灭火系统、移动式建筑灭火器及人防工程设计。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源

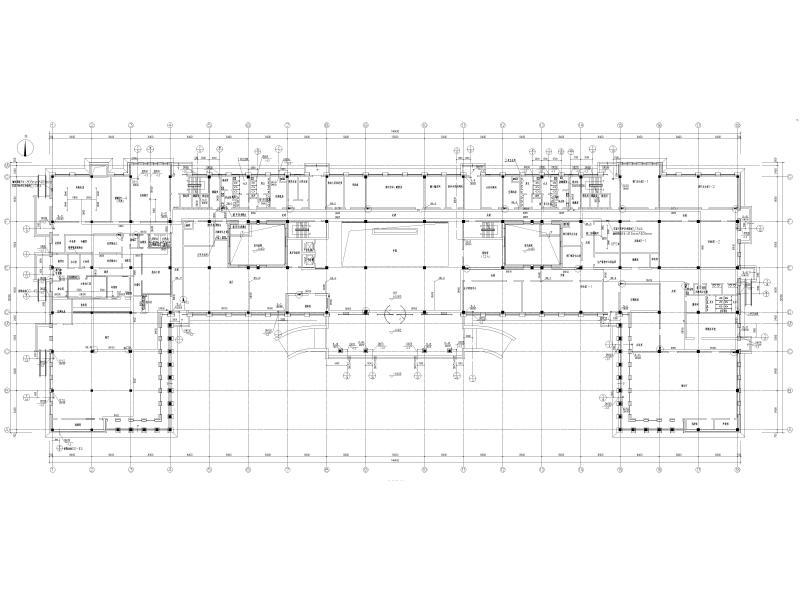

  • 一层给排水、消火栓、气体灭火平面图
    一层给排水、消火栓、气体灭火平面图

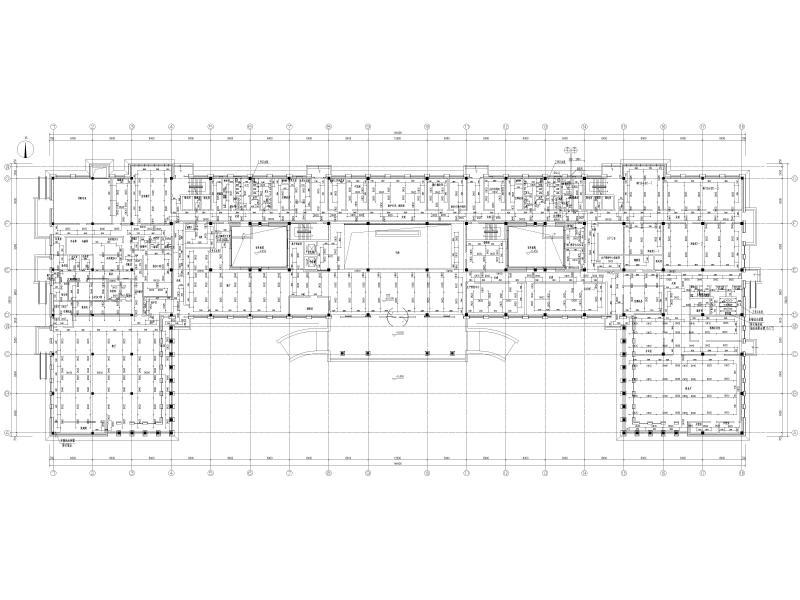

  • 一层自喷平面图
    一层自喷平面图

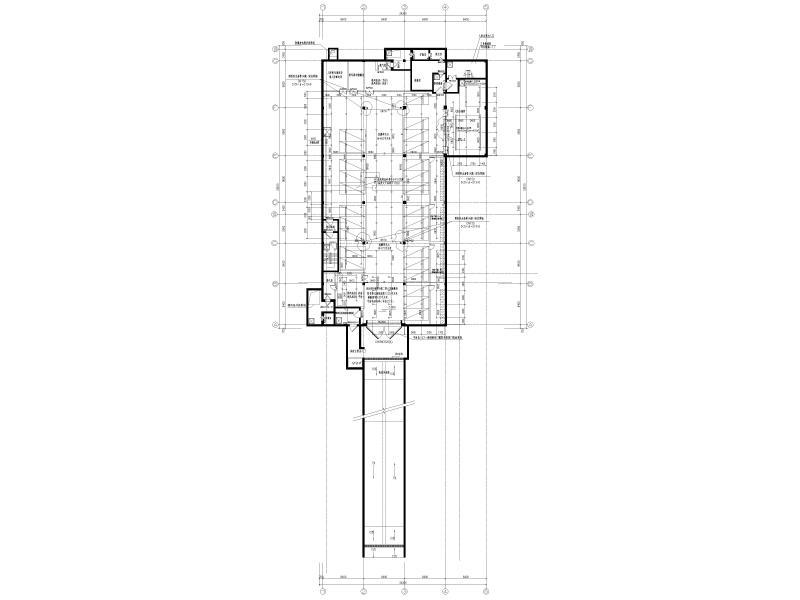

  • 人防平面图
    人防平面图

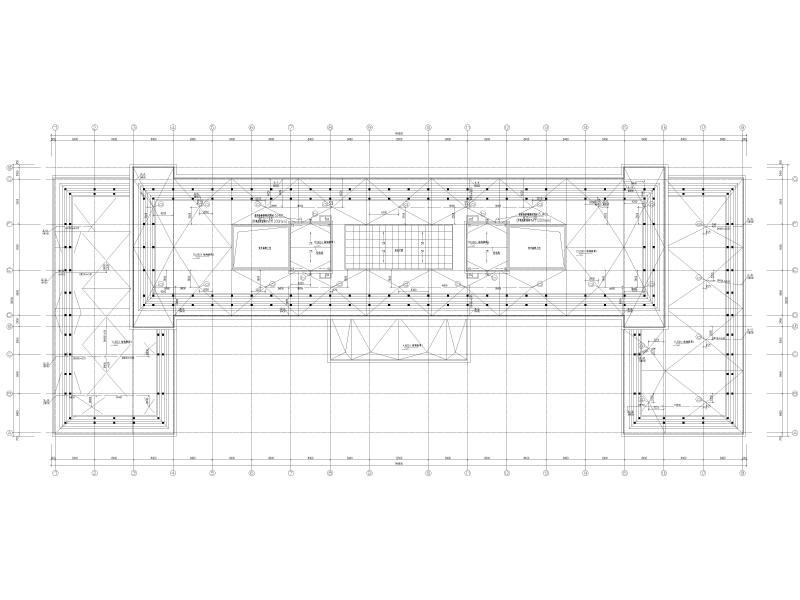

  • 屋面雨水平面图
    屋面雨水平面图

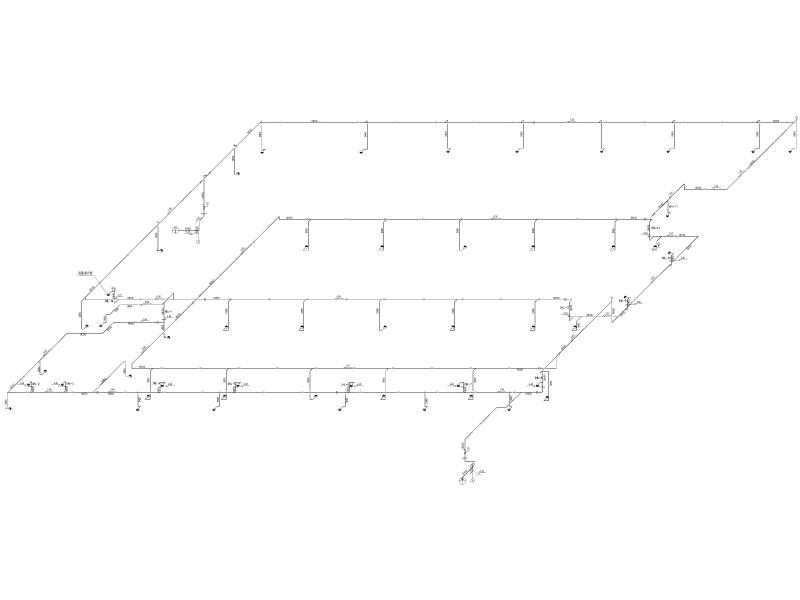

  • 消火栓给水管系图
    消火栓给水管系图
  • 消火栓系统展开图
    消火栓系统展开图
  • 4号卫生间排水大样图
    4号卫生间排水大样图
以上是部分截图，请下载附件后查看完整高清内容
