6m宽贝雷桁架梁栈桥设计图纸cad平面布置图

附件详情

该附件为6m宽贝雷桁架梁栈桥设计套图,便桥采用上承式结构,贝雷桁架梁,下部管桩基础;断面6排贝雷片,桩顶分配梁为双拼45号工字钢;下部钢管桩规格为63x1cm,单排墩布置,止动墩处为52.9X0.8cm,双排墩布置。
......
,共8张CAD设计图。

栈桥制动墩结构图

栈桥平面布置图

过渡墩平台结构图

引桥墩平台结构图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

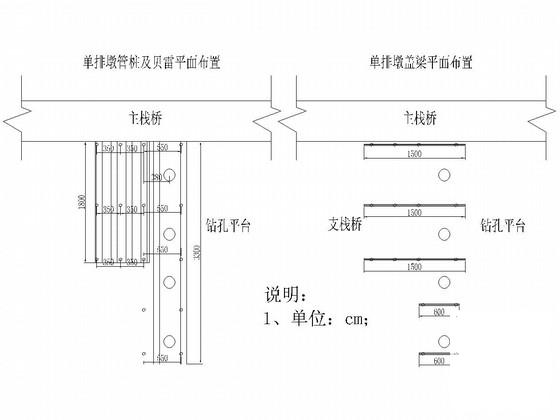

  • 贝雷桁架梁栈桥设计图 - 1
    贝雷桁架梁栈桥设计图 - 1

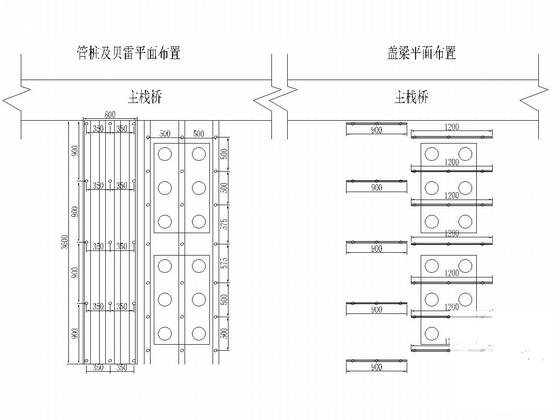

  • 贝雷桁架梁栈桥设计图 - 2
    贝雷桁架梁栈桥设计图 - 2

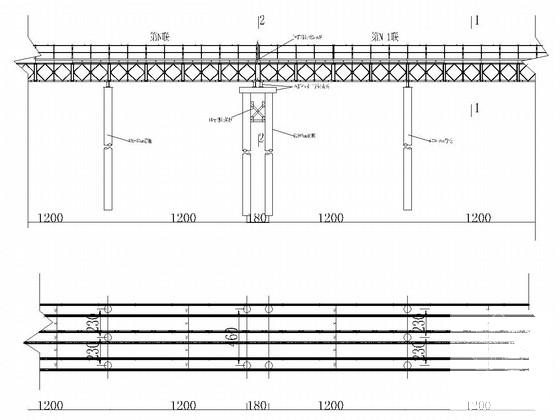

  • 贝雷桁架梁栈桥设计图 - 3
    贝雷桁架梁栈桥设计图 - 3

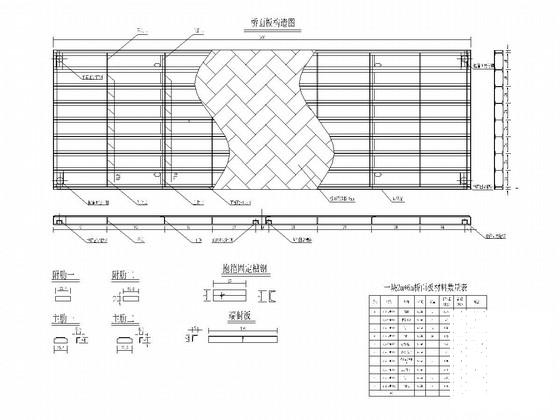

  • 贝雷桁架梁栈桥设计图 - 4
    贝雷桁架梁栈桥设计图 - 4

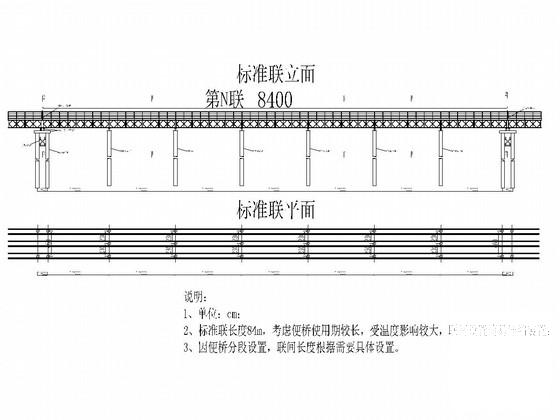

  • 贝雷桁架梁栈桥设计图 - 5
    贝雷桁架梁栈桥设计图 - 5
以上是部分截图,请下载附件后查看完整高清内容
