城市主干路电力排管工程施工图纸设计cad平面图及断面图布置图

本图纸主要包括城市主干路工程10kV电力排管土建部分,包括混凝土工井、过路管,以及开闭所建筑图及结构图等。全程工井位于路南非机动车道上。工井摆放位置、排管数量、方向见线路平面路径图。
……
电缆工作井:根据线路路径,工井型式有、三通井、四通井、手井。
1)电缆工作井设计荷载按汽-20级;
2)混凝土结构工井为C25钢筋砼,底板配筋为双向双层Φ16@200;顶板配筋为双向双层Φ16@100,井孔四周加筋各2Φ25,底板板厚250mm、顶板板厚200mm.垫层砼为C15砼。
3)每个工井内设一集水井,集水井尺寸为500×500×500,积水定期用泵清除。集水井内壁为20mm厚1:2防水砂浆抹光,井盖为600×600铁箅子。
……
共39张,。

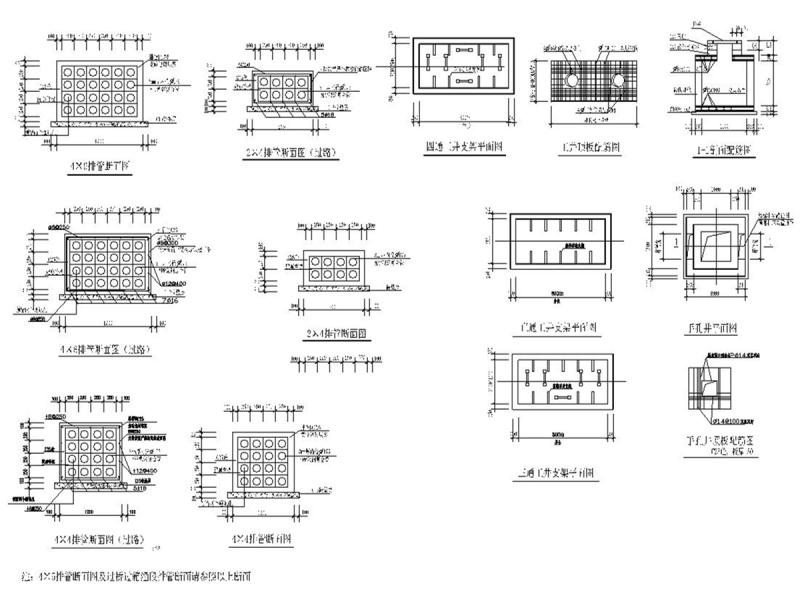

排管断面图布置图
环网柜基础平面图

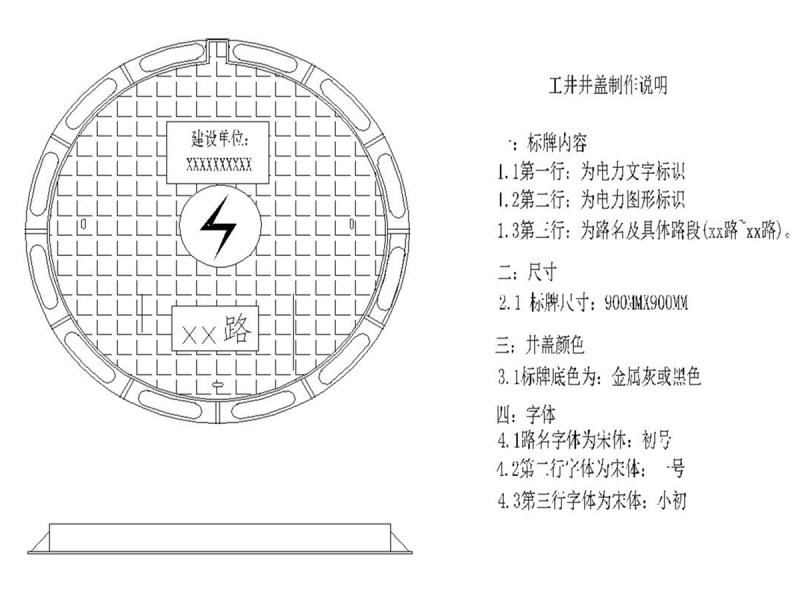

工井井盖制作说明

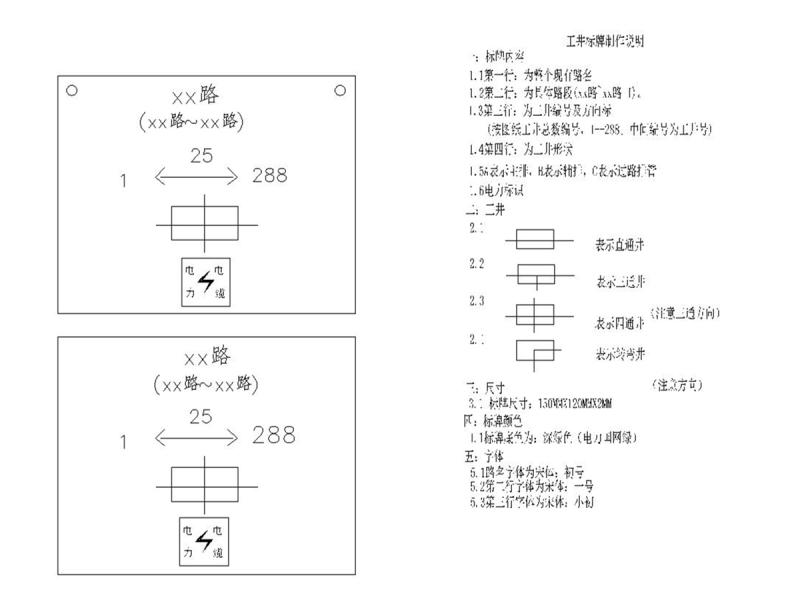

工井标牌制作说明
以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 电力排管施工图 - 1
    电力排管施工图 - 1
  • 电力排管施工图 - 2
    电力排管施工图 - 2
  • 电力排管施工图 - 3
    电力排管施工图 - 3
  • 电力排管施工图 - 4
    电力排管施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
