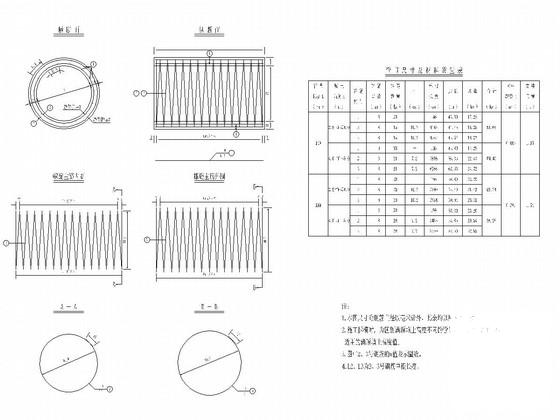

二级公路涵洞工程设计全套图纸cad钢筋布置图

附件详情

调查概况：
有长流水处设置一座盖板涵；其余圆管涵的设置主要是为了灌溉。涵洞类型为钢筋混凝土盖板涵和钢筋混凝土圆管涵，孔径大小根据实地调查确定。

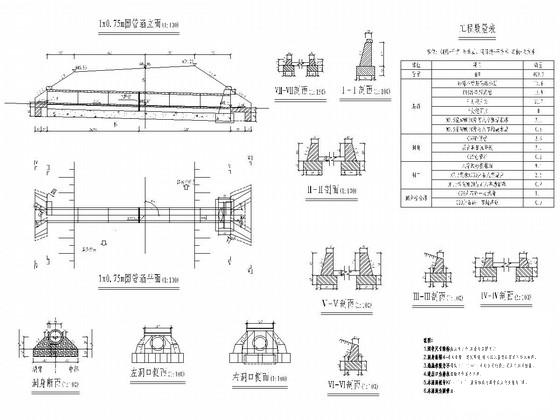

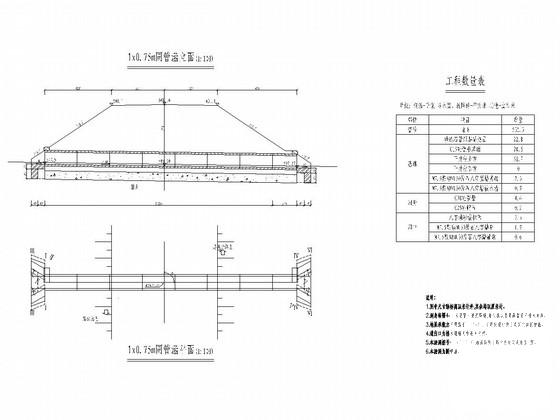

涵洞包括：1x0.75圆管涵；1 - 3.40 x 1.70 盖板涵
......
技术标准：
1、设计荷载：公路-Ⅱ级。
2、设计洪水频率：涵洞1/25。
3、地震烈度：Ⅶ度，设计基本地震加速度值为0.10g，设计特征周期为0.45s
4、涵洞净宽：涵洞与路基同宽
......
，共18张CAD设计图。
