二级公路18m宽淤泥质黏土路基处理设计图纸cad

附件详情

设计依据：《公路工程技术标准》JTG B01-近代；《公路排水设计规范》JTG/TD 33-近代；《公路桥涵施工技术规范》JTG/T F50-近代
公路等级：二级公路兼 城市道路 功能；路面设计荷载：BZZ-100；设计速度：40公里/小时；对向双车道+人行道。路基宽度：18m;路面结构类型：沥青混凝土；汽车荷载等级：公路—Ⅰ级；设计洪水频率：小桥、涵洞及路基1/100。道路全线局部有经过山前坡麓地段，因此沿线会有较多的切坡，对线路所形成的高边坡，应进行放坡支护，采用浆砌石、土钉或持网喷锚支护，放坡的坡度详见边坡放坡建议值表。在高边坡地段应多级放坡。上方应设置截水沟。
……

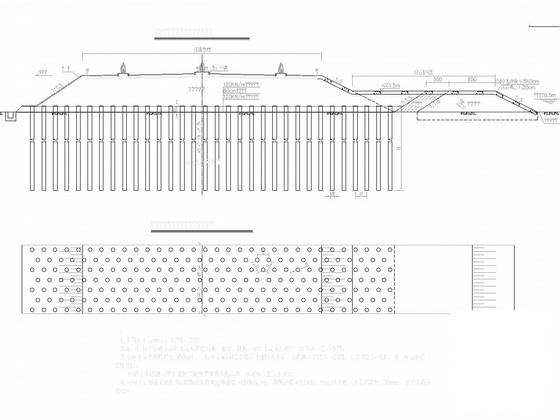

设计速度为40km/h，二级公路兼顾城市道路功能，采用3.5m（机动车道）+3m（非机动车道）+2.5m(人行道)的断面形式。行车道：2×6.5m（一条机动车道3.5m，非机动车道3m）；人行道：2×2.5m，全线无爬坡车道和紧急避险车道。沿线软土分布广泛，主要为淤泥质黏土。根据软土厚度拟采用双向水泥搅拌桩+预压方式处理。水泥搅拌桩径50cm，桩间距1.5m，桩长根据软土厚度取12-14m，桩顶部设50cm厚碎石褥垫层。水泥采用42.5级普通硅酸盐水泥，水泥掺入量15％～20%，水灰比0.5-0.6。
……
共计6张cad
