国道连接线公路隧道施工方案大样图CAD平面图及配筋图

附件详情

隧道全长：911米 工程地质：石质
II段衬砌长度：80m III段衬砌长度：170m
III～IV段衬砌长度：121m IV以上衬砌长度：540m
洞门形式：端墙 照明方式：全照明
设计车速：60Km/h 行车道宽：2 x 3.5m
路缘带宽：2 x 0.5m 人行道（检修道）宽：2x1.0m
隧道总宽度：10.25m 建筑限界净高：5.0m

图纸内含：
隧道衬砌结构设计图4
隧道进出口衬砌结构图

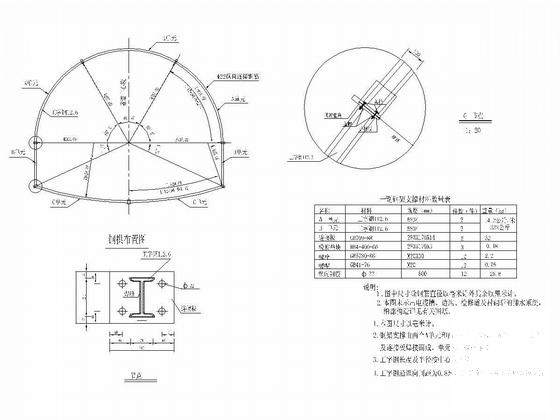

钢拱设计图2
公路用地图
路基边沟盖板构造配筋图
路基标准横断面

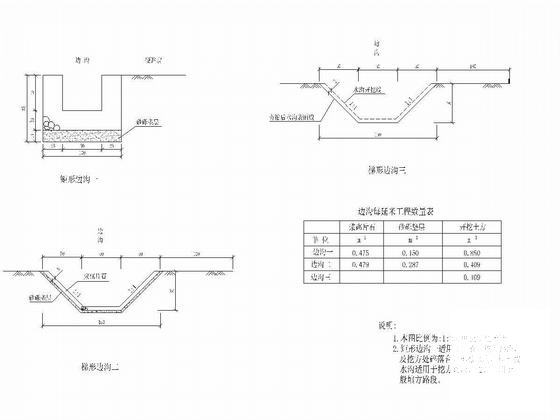

路基、路面排水设计图

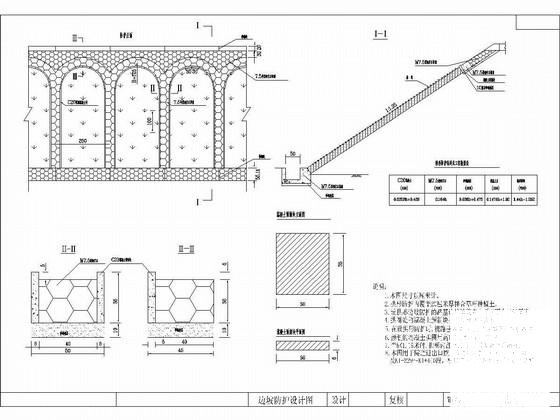

边坡防护设计图
洞口设计图
风机、灯架安装位置图
隧道进出口衬砌结构图
路基防护工程设计图
配电箱、电缆布置图
隧道出口明洞设计图
出口总平面图
隧道进出口衬砌结构图
隧道管棚设计图2
隧道洞内设施布置图
隧道工程数量表
隧道进出口衬砌结构图

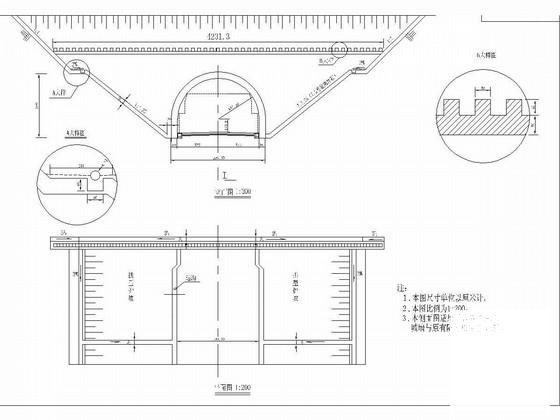

隧道进洞口总平面图
防护及渗沟设计大样图
隧道排水设计图
隧道平面图
隧道一般断面轮廓图
隧道纵断面图
路面结构图
……
共计33张
