3×20m预应力T梁桥施工图纸cad构造图及钢束布置图

资料简介
赚取积分

位置：安徽
设计年代：近代
使用性：公路桥
跨径大小和多跨总长：20m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

桥位平面图
桥型总体布置图

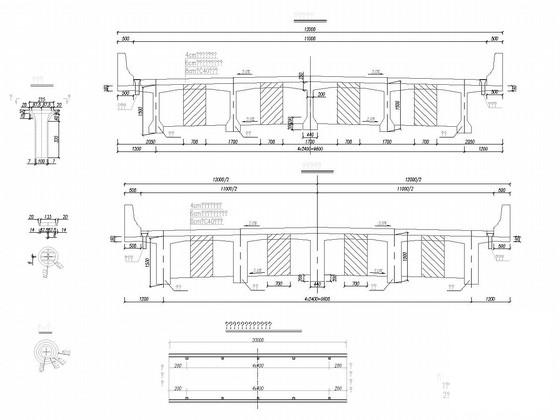

横断面布置图
T梁一般构造图（一）
T梁一般构造图（二）
T梁预应力钢束布置图
T梁预应力钢束材料数量及引申量表
T梁预应力钢束定位钢筋构造图

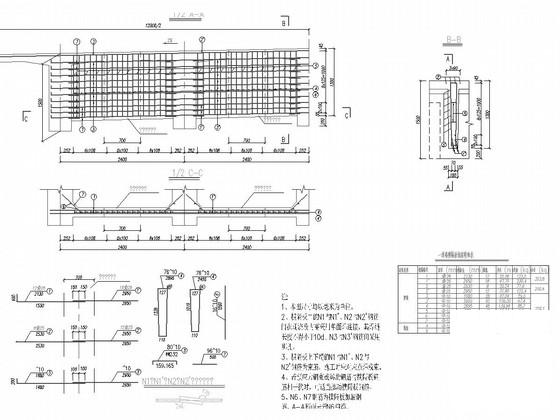

T梁梁肋钢筋构造图
T梁梁端锚下钢筋构造图
T梁封锚钢筋布置图
端横隔梁钢筋布置图
中横隔梁钢筋布置图
T梁翼板钢筋布置图（一）
T梁翼板钢筋布置图（二）
桥面铺装钢筋构造图
桥墩一般构造图
桥墩盖梁钢筋构造图
桥墩桩柱钢筋构造图
桥墩系梁钢筋构造图
桥墩挡块钢筋构造图
桥台一般构造图
桥台盖梁钢筋构造图
耳背墙钢筋构造图
桥台桩柱钢筋构造图
桥台挡块钢筋构造图
T梁支座布置图
支座垫石钢筋构造图
桥伸缩缝构造图
桥面连续钢筋构造图
护栏钢筋构造图(一)
护栏钢筋构造图（二）
搭板钢筋构造图
锥坡、溜坡一般构造图
桩位坐标表
勘探点平面布置示意图
工程地质剖面图
钻孔柱状图（一）
钻孔柱状图（二）
工程数量表

附件详情

设计依据：《公路水泥混凝土路面设计规范》（JTGD40-近代）；《公路桥涵施工技术规范》（JTG/TF50-近代）；《公路桥梁技术状况评定标准》（JTG/TH21-近代）
公路等级：二级公路。桥梁设计荷载等级：公路 -Ⅰ级。桥梁横断面组成：11m（行车道）+2x0.5m(护栏)。桥涵设计洪水频率为：小桥涵1/50，中桥1/100。
桥梁横断面组成:净11m（行车道）+2x0.5m（护栏）。上部结构采用预应力砼(后张) 简支T梁，桥面连续；下部结构采用柱式墩(台)身，桩基础。本桥平面位于直线上，桥面横坡为双向2%，纵断面纵坡0.32%。桥台采用GJZF4250x300x54型四氟板式橡胶支座；桥墩采用GJZ250x300x52型板式橡胶支座；0、3号桥台处设置伸缩缝。
0、3号台后搭板长度均为6m。
工程材料：
钢筋HPB330。T型钢板，四氟板式橡胶支座、普通板式橡胶支座。张拉锚具15-6、15-7。Q235B钢板、A外77波纹管。
……
共计40张，

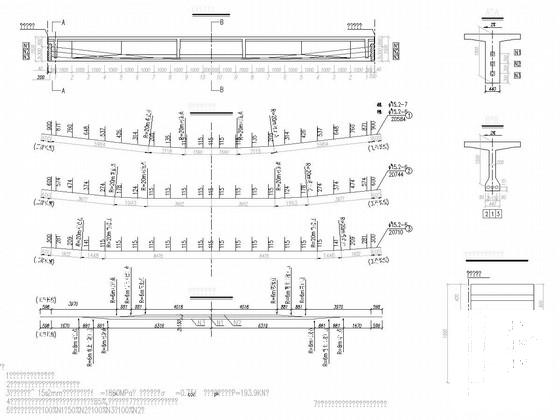

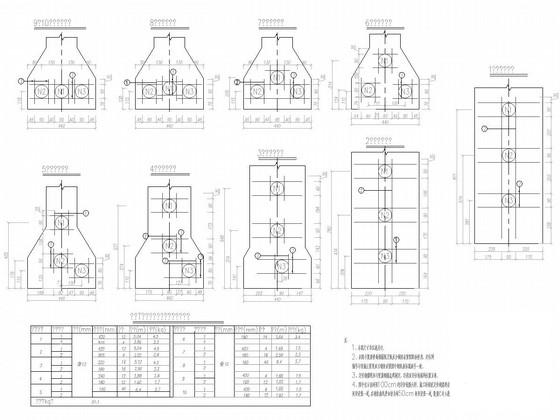

T梁预应力钢束布置图
