[分享]永强桥30米预应力T梁CAD施工图纸设计(cad图)(dwg)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

详细的设计 　　包括水文资料 　　设计计算书 　　CAD图 　　永强桥，上部结构采用4X30米装配式预应力混凝土T梁。桥面净宽净7 2×1.0，梁高2.2米，上部结构由四片预制T梁组成，下部为轻型墩台，刚性扩大基础，该资料的主要内容分为水文计算，方案比较。上部结构设计，下部结构设计中包括尺寸拟定，施工工艺，重点为上部结构设计

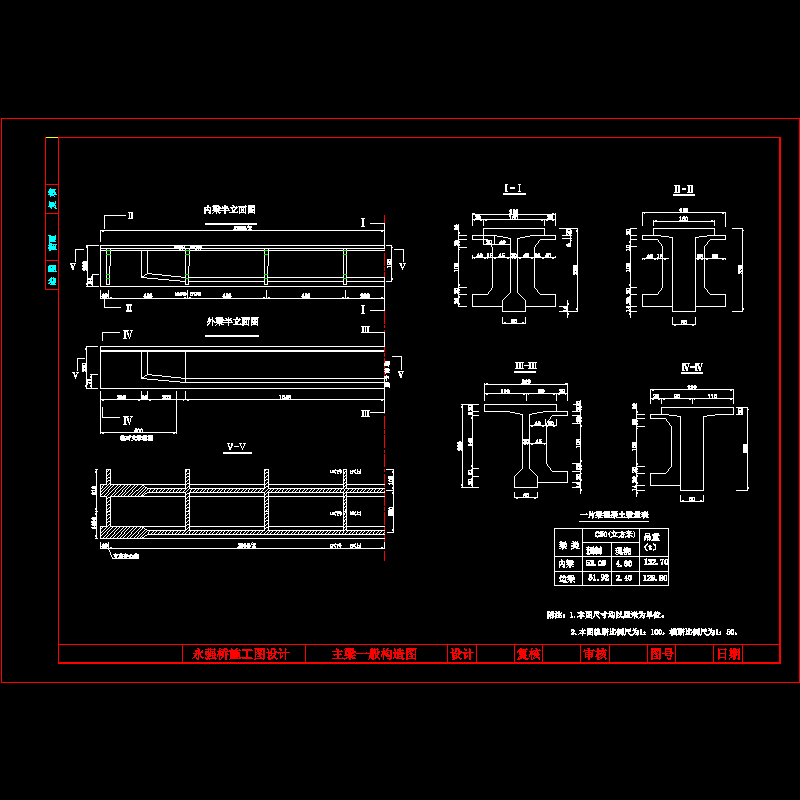

一般构造drawing1.dwg

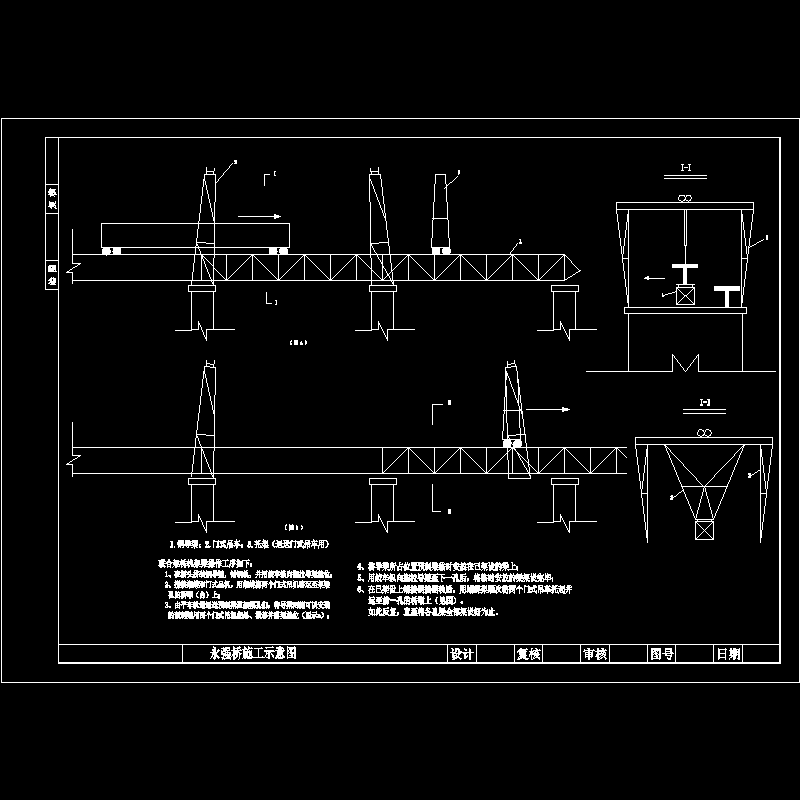

施工示意图.dwg

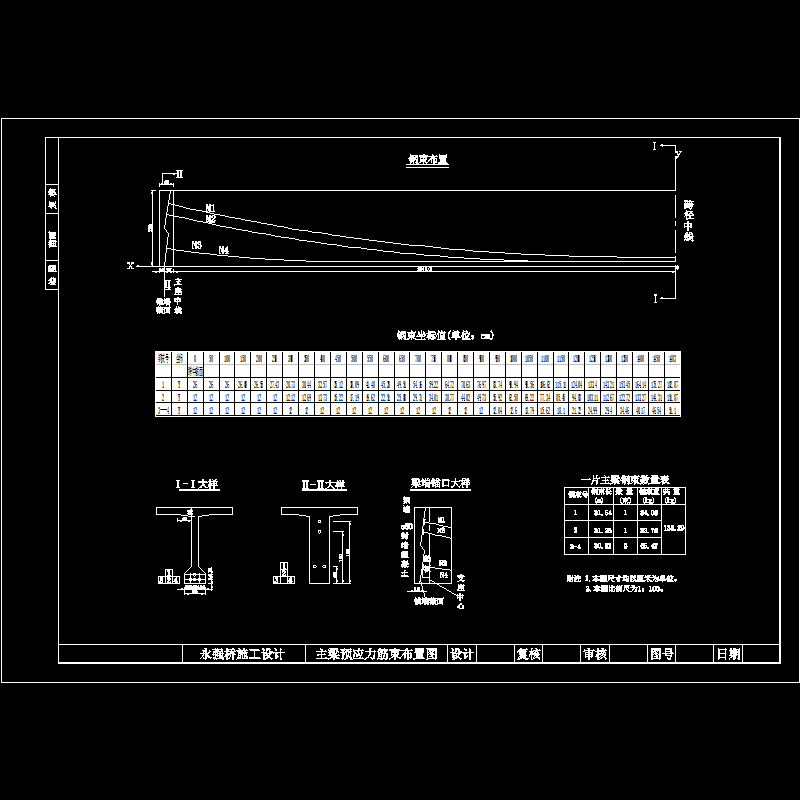

主梁预应力筋束布置图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
