4×25m+m现浇预应力等截面连续箱梁桥施工图纸设计cad构造图

附件详情

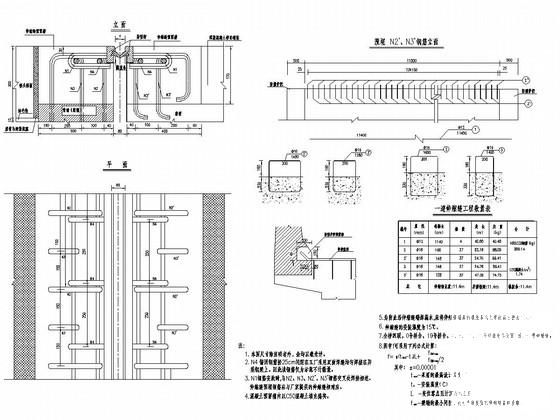

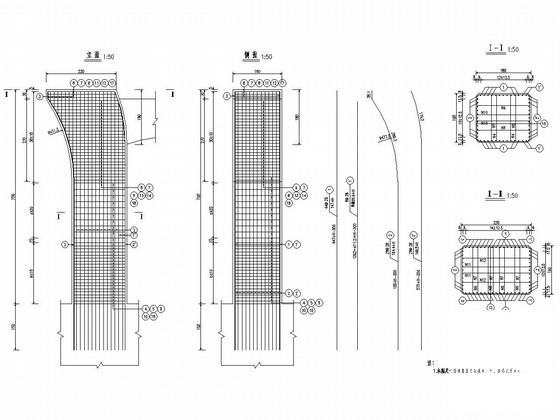

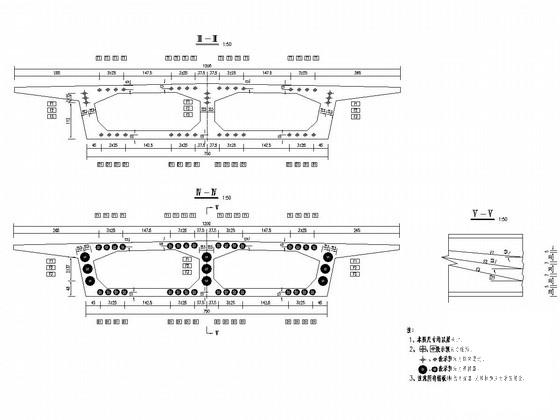

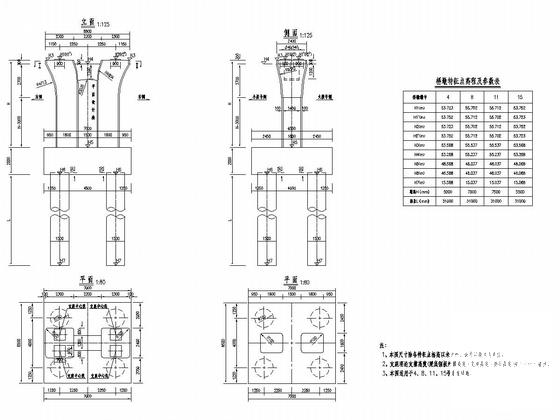

本桥上部采用2×（4×25m）+（25m+32m+25m）+2×（4×25m）现浇预应力等截面连续箱梁，权桥共五联。下部采用连杆Y型桥墩，钻孔灌注桩基础；柱式桥台、钻孔灌注桩基础。
……
桥梁设计标准：
1、桥梁标准宽度：桥面净宽11米，桥梁全宽0.5+8+0.5=12米
2、设计荷载：公路-Ⅰ级
3、地震动峰值加速度：0.05g（相当于地震基本烈度为Ⅵ度，按Ⅶ度设防）
4、标准路面双向横坡：2%
5、桥面结构：9cm厚沥青混凝土桥面铺装+8cm现浇调平层
6、环境类别：Ⅰ类
……
1、上部结构：
1） 现浇箱梁 按部分预应力混凝土A类构件设计，其内力计算采用平面杆系有限元程序。
2）桥面板按单向板和悬臂板计算配筋。
2、下部结构：
1）下部桩基内力按m法计算，所有基桩均按摩擦桩设计。
2）墩顶水平力计算采用柔性墩理论的集成刚度法，采用串联和并联的弹簧来模拟桥墩及其支座，考虑桥梁上、下部结构的联合作用，并假定梁体为刚体，将桥面汽车制动力、梁体混凝土收缩、徐变、温度等产生的水平力，同时考虑一联中设滑板支座的影响后，根据各墩刚度进行分配。
3）桥墩的强度、抗裂、水平位移按墩顶自由和弹性嵌固综合考虑。
4）台后填土内摩擦角为35°，土容重为18KN/m3 。
5）桥头搭板的长度采用8.0m。
……
共100张，。
