双向六车道隧道交通工程施工大样图cad平面图,设计说明

附件详情

设计依据：《 城市道路 工程设计规范》（CJJ37-近代）。

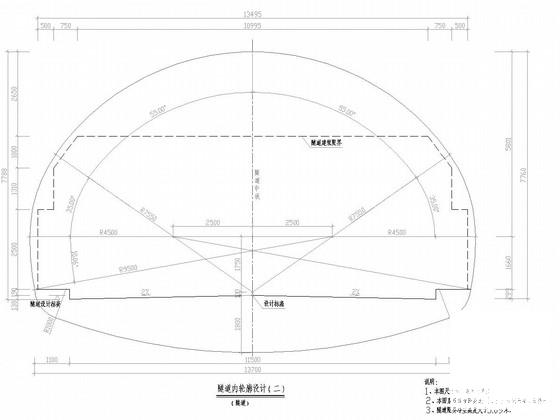

隧道全长约3263m，双向六车道，原路面为混凝土路面。交通工程设计内容包括交通标志、标线。

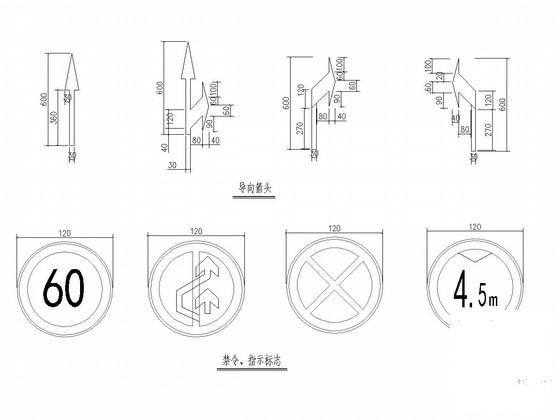

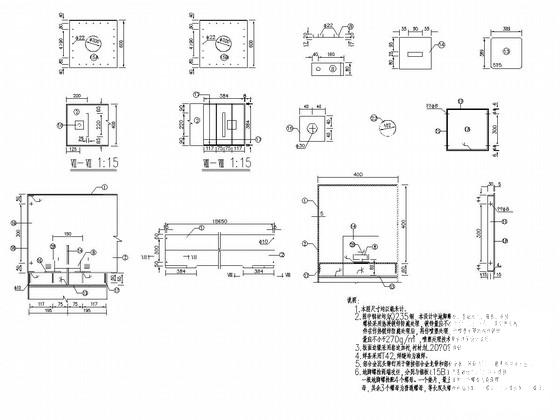

该资料交通标志的种类有禁令标志、指示标志，所有标志均为圆形，直径120cm，悬挂于隧道进洞口上方。标志板材料，采用LF2-M铝合金板，指路标志板厚2.5mm，其他小型版面板厚1.5～2.0mm。标志板上的反光材料采用超强级反光膜。各路段同向行车道间设置白色车行道分界线和边缘线；在边缘线边及行车道分界线内设置单向反光道钉；在需要的地方设置导向白色箭头；交通标线的种类主要是：分道线、边缘线、导向箭头等。交通标线材料：采用掺有玻璃珠的热熔涂料,膜厚１.8毫米(硬化干燥时)以上。主线地面箭头采用6米。车行道边缘为白色实线,线宽20厘米。车道边缘线及车道分界线上布设单面突起反光道钉（突起路标），每10m一颗。
……
共计23张，设计于
