4×30米预应力混凝土简支箱梁桥施工大样图全套cad平面布置图

资料简介
赚取积分

位置：重庆
编制时间：近代
使用性：公路桥
跨径大小和多跨总长：133m
承重构件受力情况：梁桥
使用年限：永久性桥
材料类型：预应力桥

附件详情

资料目录
工程数量表
平面布置图
立面、横断面布置图
箱梁一般构造图
预应力钢束构造图
箱梁梁端锚下加强钢筋构造图
箱梁梁端封锚钢筋构造图
箱梁普通钢筋构造图
现浇湿接缝钢筋构造图
端横梁普通钢筋构造图
跨中横梁钢筋一般构造图
桥面连续构造图
桥墩一般构造图
桥墩普通钢筋布置图
盖梁钢筋构造图
桥墩承台钢筋布置图
桥墩桩基钢筋布置图
A0、A4桥台一般构造图
桥台台帽钢筋构造图
桥台搭板钢筋构造图
人行道一般构造图
人行道栏杆一般构造图
桥上灯杆基础大样图
桥面铺装及防撞护栏一般构造图
伸缩缝一般构造图
排水一般构造图
支座布置图
支座垫石钢筋构造图
防护网大样图
桥墩防撞护栏构造图
本桥上部及下部结构计算书58页

附件详情

图纸为国际著名桥梁公司设计，附上、下部结构计算书。具参考价值。

【编制依据】《城市桥梁设计规范》（CJJ11—近代）；《城市桥梁抗震设计规范》（CJJ 166-近代）；《公路桥涵施工技术规范》（JTG/T F50-近代）；《钢筋焊接及验收规程》（JGJ 18—近代）；《城市桥梁桥面防水工程技术规程》(CJJ 139-近代)

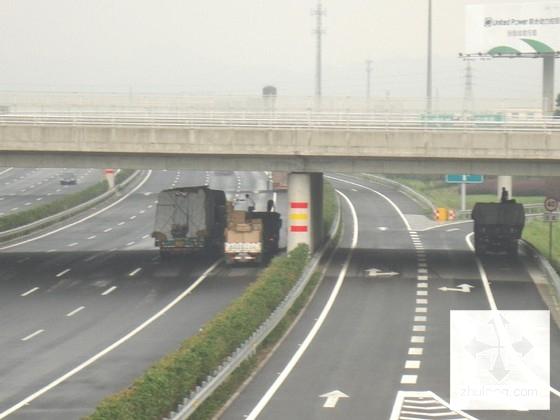

【概况】道路等级为城市次干道I级，标准路幅宽度为26m，双向四车道，设计行车速度为40km/h。桥梁上跨绕城高速，全长165.92米，桥梁全长133米，桥宽22米，桥面纵坡：1.5%，桥面横坡：车行道横坡双向1.5%，人行道横坡单向2.0%。抗震设防烈度：Ⅵ度，B类设防。桥梁上部结构采用4×30米预制小箱梁结构，下部结构桥墩采用矩形桥墩加承台桩基础，桥台采用重力式U型桥台加扩大基础形式，台后接挡墙。桥梁纵坡为1.50%。桥梁上部结构采用预制小箱梁结构，由8片预制小箱梁组成，梁高1.6m,边梁顶宽2.3 m,底宽1m,中梁顶板宽2.4m，底宽1m,顶板厚18cm,腹板厚18cm,梁两侧1.5m变化段，顶板仍为18cm，腹板变为25cm厚。中部设中隔板一道，隔板厚20cm，两侧各一道端隔板，厚25cm。现场通过0.4m宽湿接缝将各片小箱梁连为整体。桥墩宽4.8m，高1.3 m。承台尺寸为6.7m×2.9m×2.0m。基础采用直径1.8m的嵌岩桩基础，桩长统一为12m。
……
共计49张，

桥面连续构造

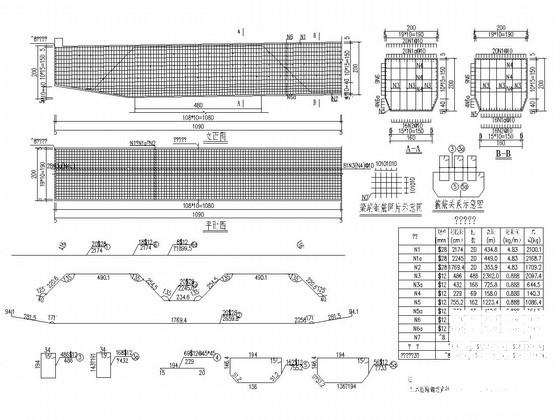

盖梁钢筋构造图

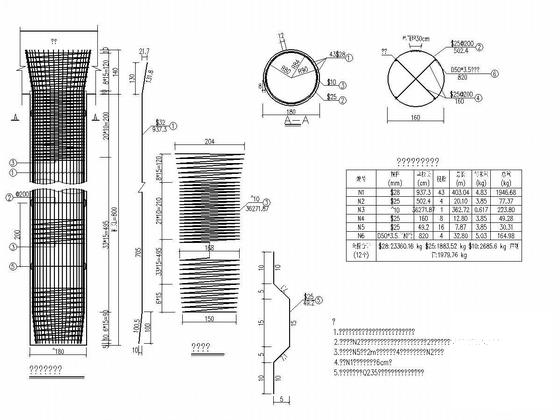

桥墩桩基钢筋构造图

嵌岩桩基础钢筋构造图

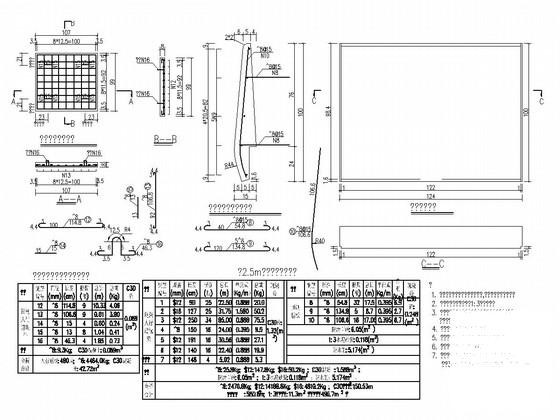

人行道一般构造图

以下是附件的其中一部分截图，共5张，您也可以搜索更多您想要的资源
