菜市场采暖空调通风系统设计CAD施工图纸

项目概要：

2.1该项目为某市新区居住区配套公共建筑--菜市场，该项目设采暖、局部空调、通风工程,根据业主要求超市、菜市场局部空调系统采用变频多联机分体空调系统，夏季使用；空调分层设置系统，采用集中及中央控制器满足分层管理、分层计量的要求。

2.2该项目室外热网提供高温水（130/65），设换热站一处，二次热网供回水温度为95/70。该项目根据业主要求划分采暖系统，共分为三路，直接从换热站接出。

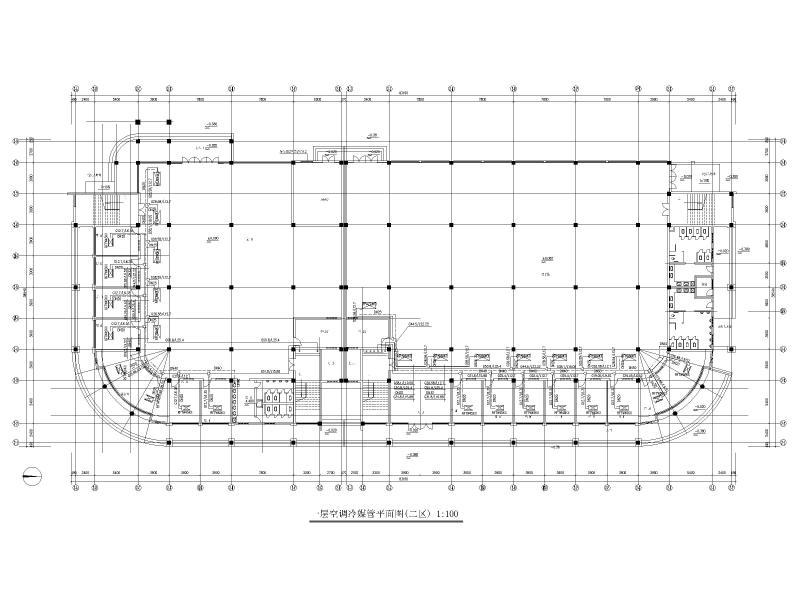

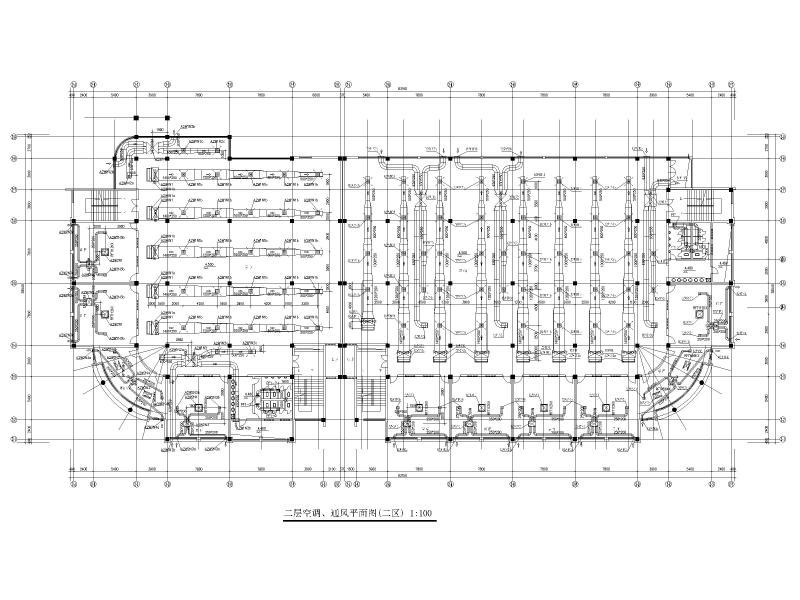

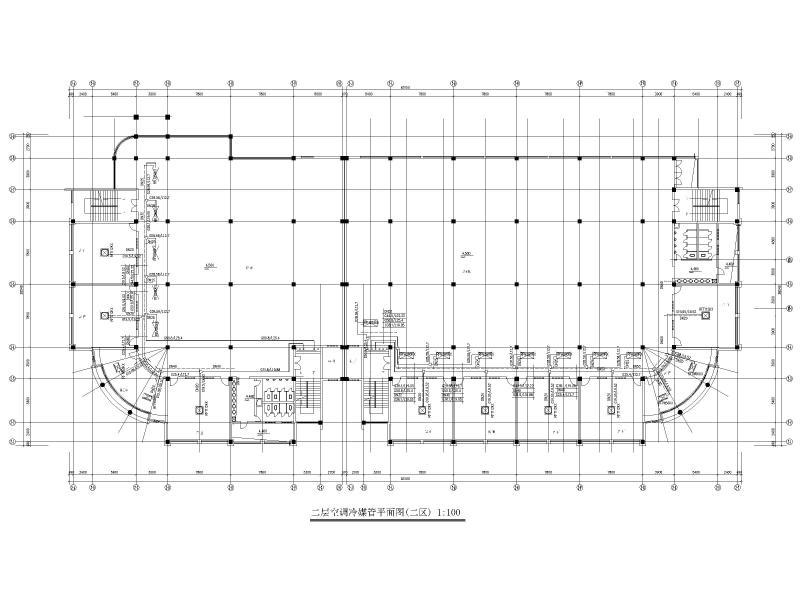

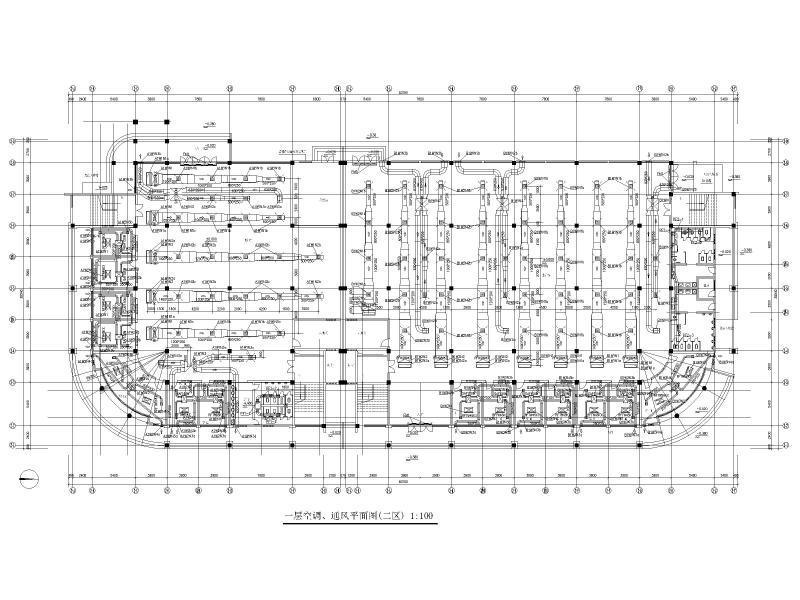

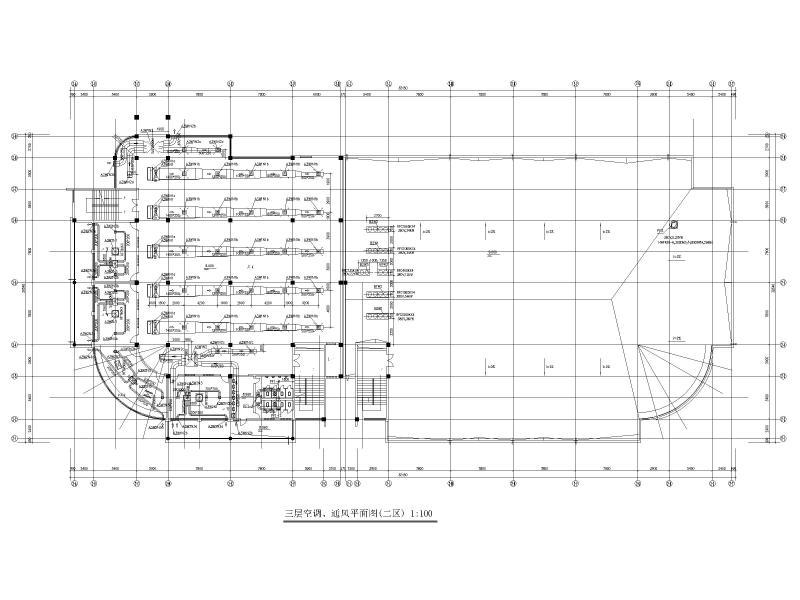

部分图纸展示：
