高层医院空调系统设计CAD施工图纸（VRV系统
-
设计详细说明：有
-
建筑类别：医疗
-
建筑高度类型：高层建筑
-
建筑设计面积：47367.21平方米
-
建筑地上层数：15层
-
建筑地下层数：2层
-
图纸设计深度：施工图
-
图纸设计格式：CAD2000
-
设计内容：空调,通风,采暖,防排烟
-
空调系统：制冷剂系统
-
送风方式：侧面送风,散流器送风
-
项目所在地：江西
项目概要及设计内容
该项目为某医院暖通空调系统设计。总建筑面积47367.21平方米（地上15层 ， 共35163.79平方米、地下2层共12203.42平方米），建筑高度74.8米，其中地上裙房部分共4层，层高4.5米地上标准层层高3.9米，地下层高4.8米，体形系数0.4，地下一层由体检中心，放射科及车库等组成，地下二层为车库及设备用房，机房等；地上裙房部分为门急诊及住院大厅及各个科室诊疗观察室，塔楼部分主要为住院病房及ICU、手术中心室等。
部分图纸展示：
以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
-

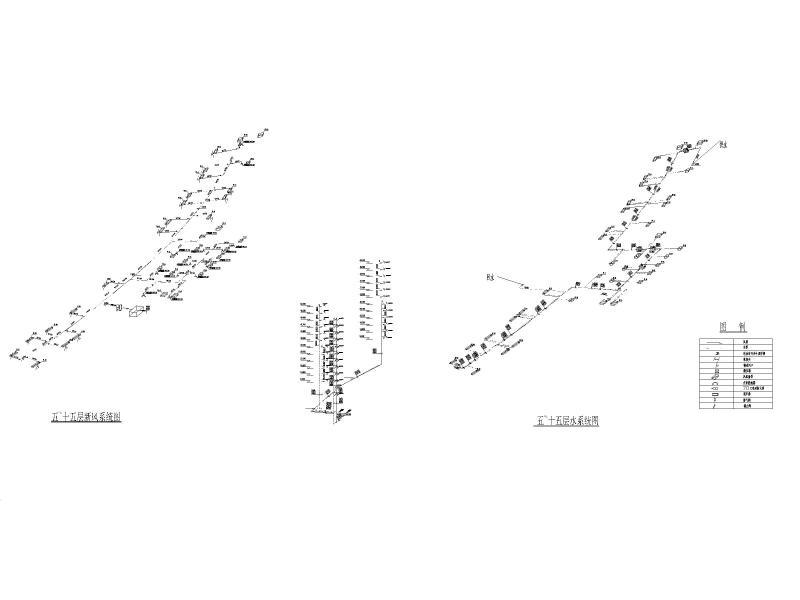

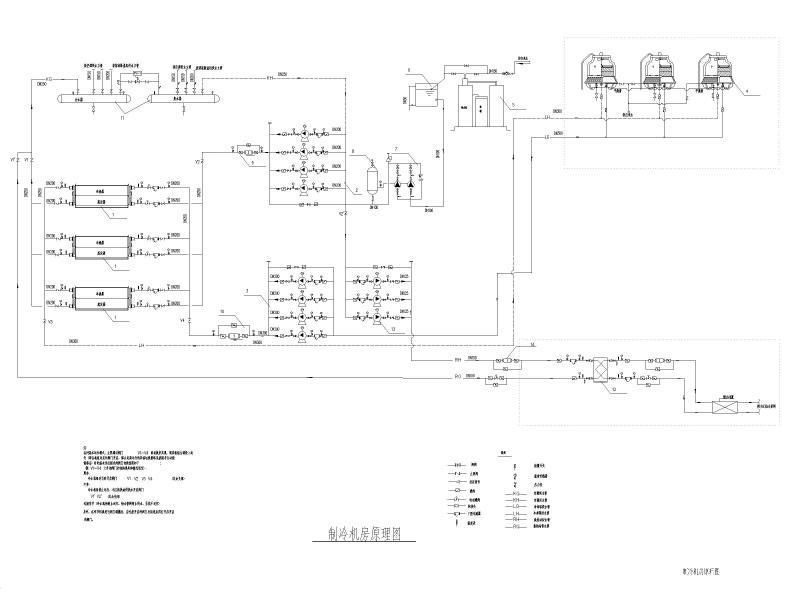

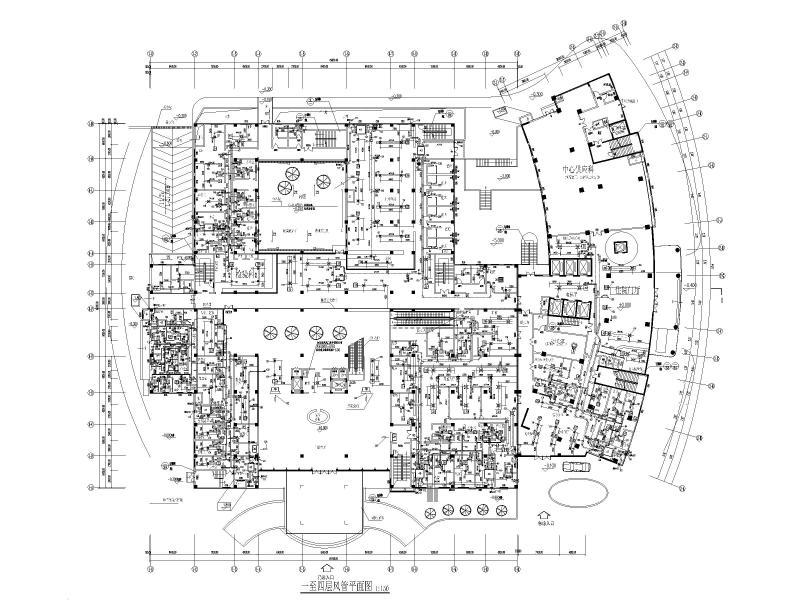

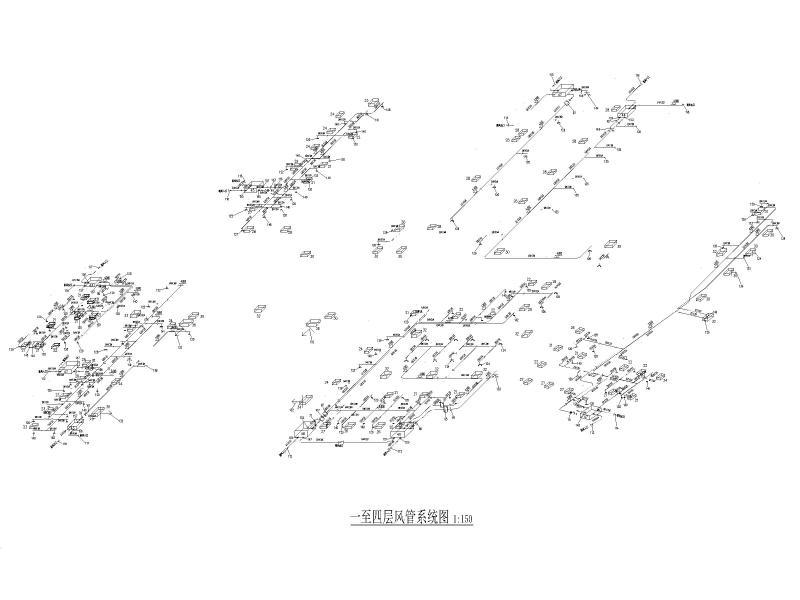

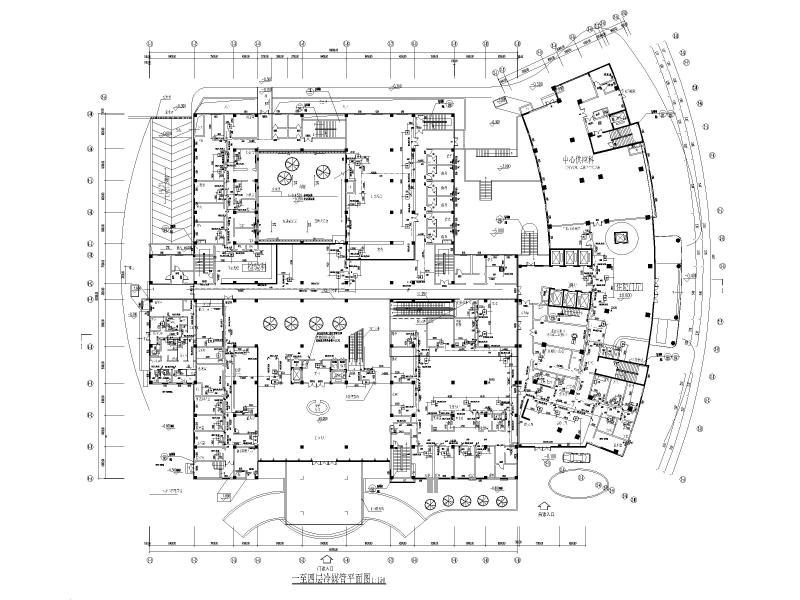

空调vrv系统施工 - 1 -
空调vrv系统施工 - 2 -
空调vrv系统施工 - 3 -
空调vrv系统施工 - 4 -
空调vrv系统施工 - 5 -
空调vrv系统施工 - 6 -
空调vrv系统施工 - 7
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-12
- 评论次数：0
- 浏览次数：0
- 文件大小：5.93 MB
- 收藏次数：0
-
文件名称：
附件-996975957780975687.dwg
空调vrv系统施工下载
