小型博物馆剧场及美术馆电气CAD施工图纸

搜索更多资源
  • 建筑类别：文化
  • 建筑高度类型：单层建筑
  • 建筑设计结构形式：其他结构
  • 建筑设计面积：500.55平方米
  • 建筑地上层数：1层
  • 图纸设计深度：施工图
  • 图纸设计格式：CAD2000
  • 负荷等级：一级,二级,三级
  • 防雷等级：第二类,第三类
  • 接地方式：TN-S
  • 项目所在地：重庆
  • 强电设计：供配电系统,应急电源,电气照明,建筑物防雷,接地安全,其它
  • 弱电设计：火灾自动报警系统,通信系统,有线电视和卫星接收系统,其它

该附件为小型博物馆剧场及美术馆电气图纸。

概况：
该项目为重庆某地块项目，本子项为07号及08号楼。07号楼由博物馆和剧场组成，共一层，博物馆建筑面积500.55m，属于小型博物馆；剧场共450座，属于小型丙等剧场。08号楼为美术馆，共一层。

设计范围：
380/220V电力配电系统；照明系统；建筑物防雷、接地及安全；
通信系统；有线电视系统；火灾自动报警系统；消防水炮系统。

部分图纸摘录：

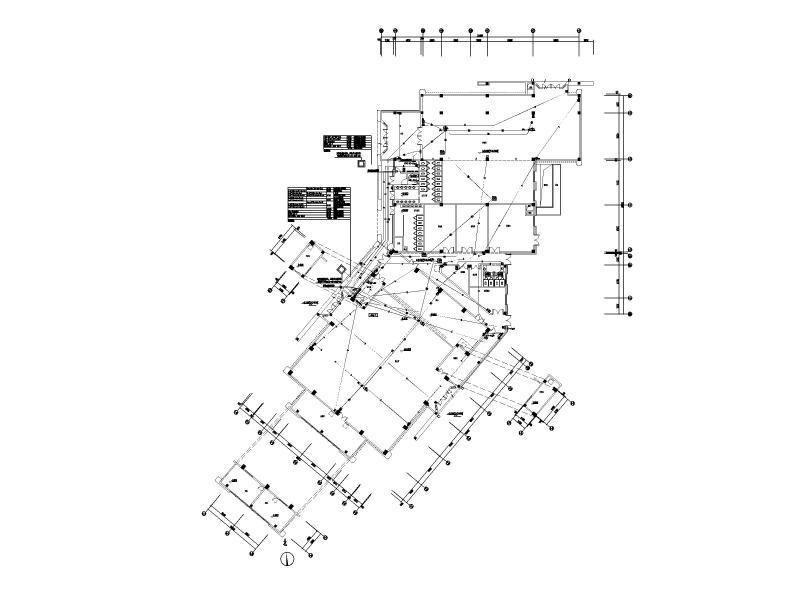

照明平面图

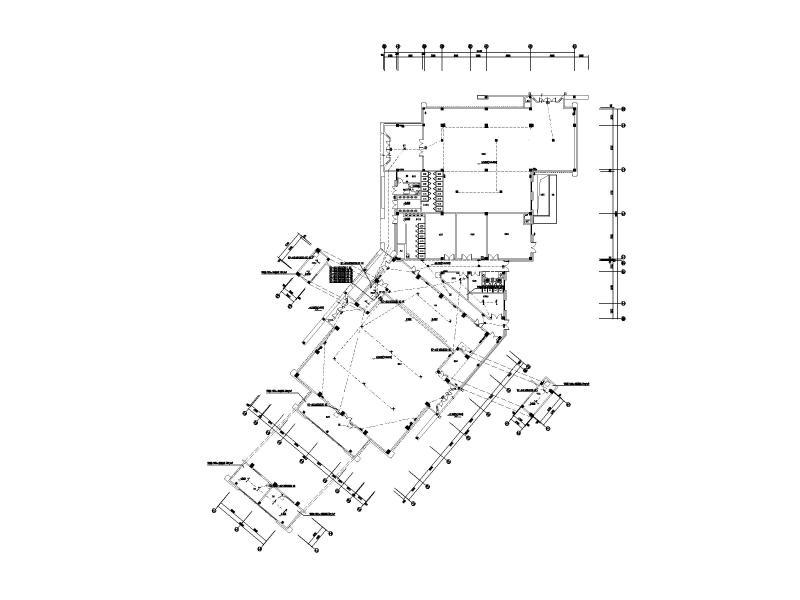

弱电干线及火灾自动报警平面图

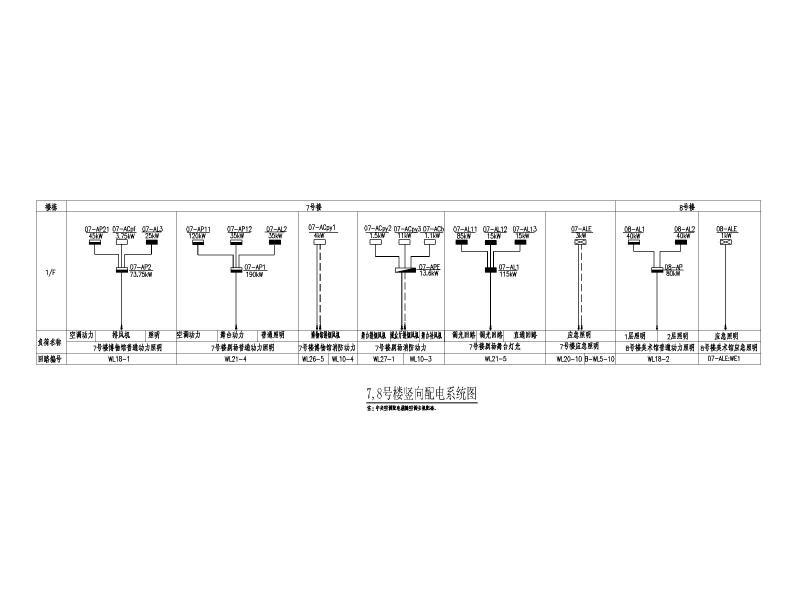

竖向配电系统图

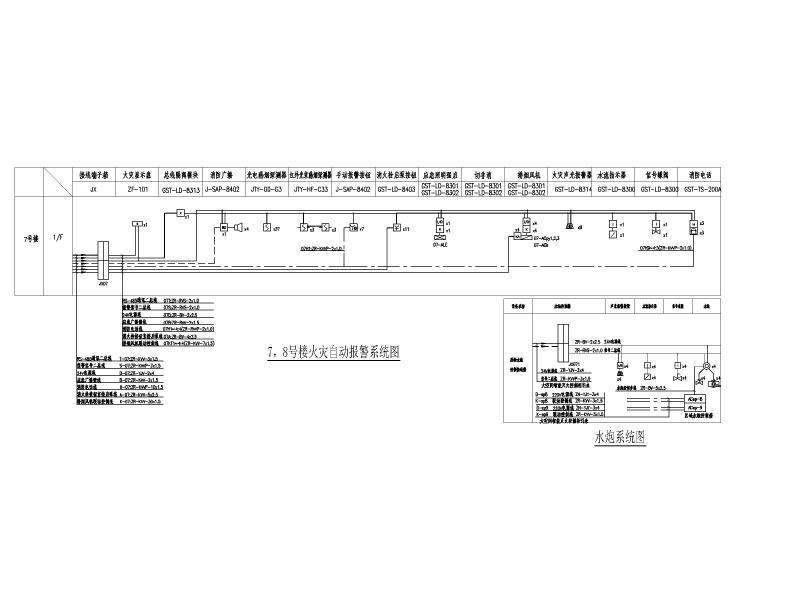

火灾自动报警系统图 水炮系统图

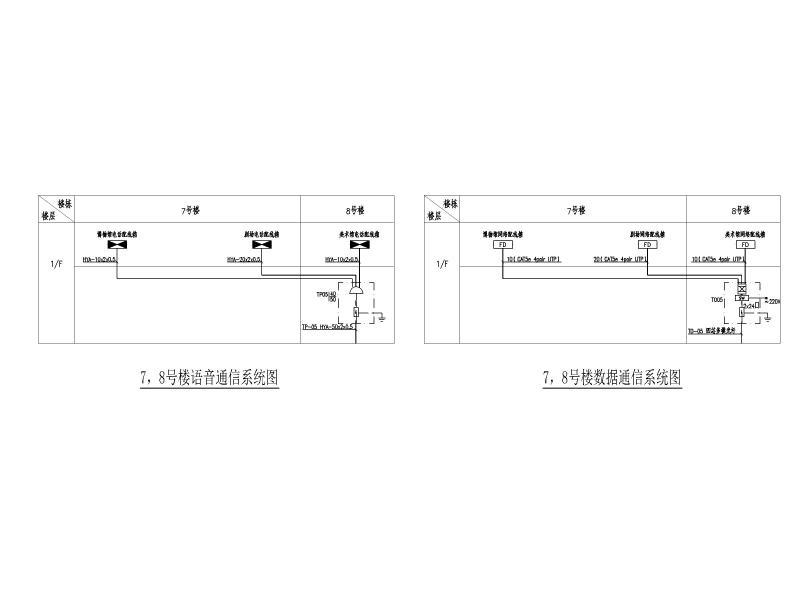

语音数据通信系统图






应急照明控制电路图




电动机控制电路图

以下是附件的其中一部分截图，共7张，您也可以 搜索 更多您想要的资源
  • 博物馆施工图 - 1
    博物馆施工图 - 1
  • 博物馆施工图 - 2
    博物馆施工图 - 2
  • 博物馆施工图 - 3
    博物馆施工图 - 3
  • 博物馆施工图 - 4
    博物馆施工图 - 4
  • 博物馆施工图 - 5
    博物馆施工图 - 5
  • 博物馆施工图 - 6
    博物馆施工图 - 6
  • 博物馆施工图 - 7
    博物馆施工图 - 7
以上是部分截图，请下载附件后查看完整高清内容
