3层知名美术馆全套电气施工CAD图纸

  • 建筑类别:文化,其他
  • 建筑高度类型:单层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 建筑设计面积:31550平方米
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:44张
  • 设计年代:近代
  • 地下室用途:人防,车库,其它
  • 负荷等级:三级
  • 防雷等级:第二类
  • 火灾保护分级:一级
  • 接地方式:TN-S
  • 项目所在地:浙江
  • 强电设计:供配电系统,配变电所,低压配电,电气照明,建筑物防雷
  • 弱电设计: 火灾自动报警系统 ,广播系统

附件详情

  • 1、电气设计说明
  • 2、配电箱系统图
  • 3、干线系统图
  • 4、变电所高压配电系统图
  • 5、火灾自动报警及联动控制系统图
  • 6、 照明平面图
  • 7、动力干线平面图
  • 8、消防平面图
  • 9、屋顶 防雷平面图
  • 10、等电位联结平面图
  • 11、基础接地平面图
  • 12、变电所平剖面图
  • 13、人防工事电缆进出密闭门处理说明
  • 14、电气总平面图

附件详情

该附件为知名美术馆全套电气施工图纸,共44张。
项目概要:总建筑面积约31550平方米 。地下一层,地上三层。该项目属于一类公共建筑,建筑主体高度18m。人防工程为六级,平战结合。
设计范围:10/0.4kV变配电系统;电力配电系统;照明系统;建筑物防雷、接地系统及安全措施;人防工程;火灾自动报警及消防联动控制系统。
......
,总共44张。

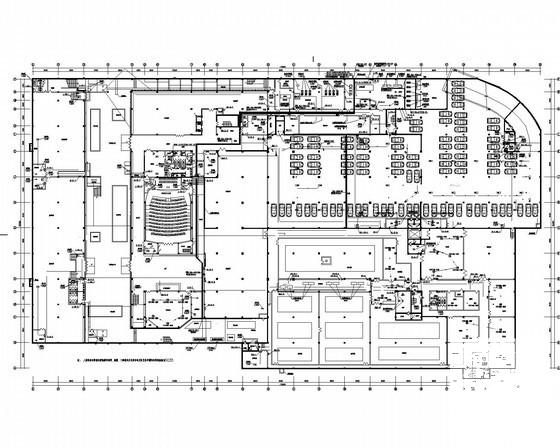

地下一层消防平面图

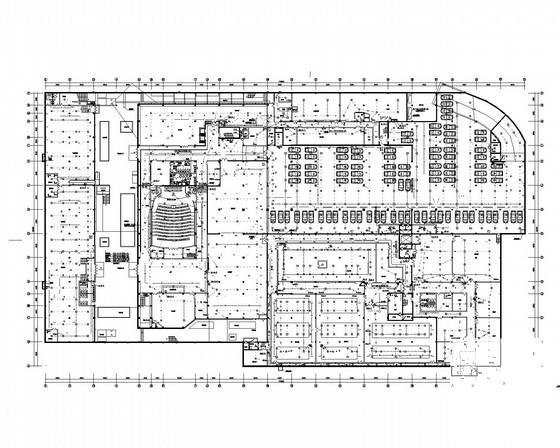

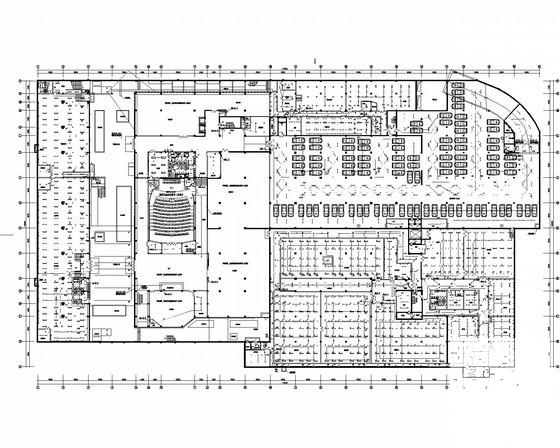

地下一层照明平面图

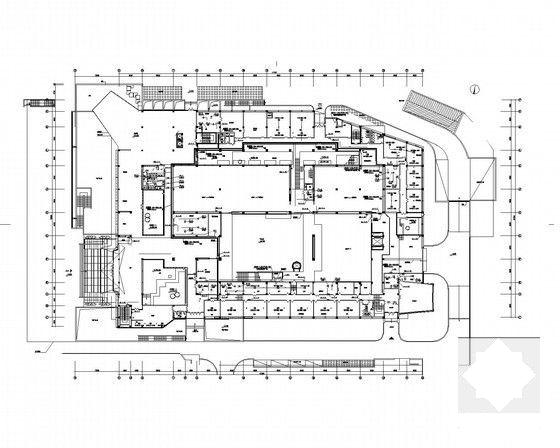

一层动力干线平面图

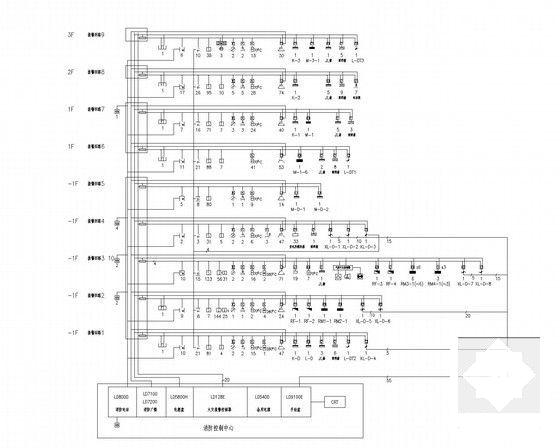

火灾自动报警及联动控制系统图

配电箱系统图(八)

变电所低压配电系统图(一)

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 电气全套图纸 - 1
    电气全套图纸 - 1
  • 电气全套图纸 - 2
    电气全套图纸 - 2
  • 电气全套图纸 - 3
    电气全套图纸 - 3
  • 电气全套图纸 - 4
    电气全套图纸 - 4
  • 电气全套图纸 - 5
    电气全套图纸 - 5
  • 电气全套图纸 - 6
    电气全套图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
