3层商业混凝土框架结构施工方案图纸CAD
-
建筑类别：商业
-
建筑高度类型：多层建筑
-
建筑地上层数：3层
-
图纸设计深度：施工图
-
民用建筑设计使用年限：50年
-
建筑设计结构形式：钢筋混凝土结构
-
钢筋混凝土结构：框架
-
基础形式 ：独立基础
-
结构安全等级：二级
-
地基基础设计等级：丙级
-
抗震设防烈度：6度抗震
该资料为贵州某三层商业混凝土框架
结构施工图
。
图纸说明详细，结构图纸完整，各个节点大样清晰。
结构平面布置，建筑长度超过要求，采用分缝处理。
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-

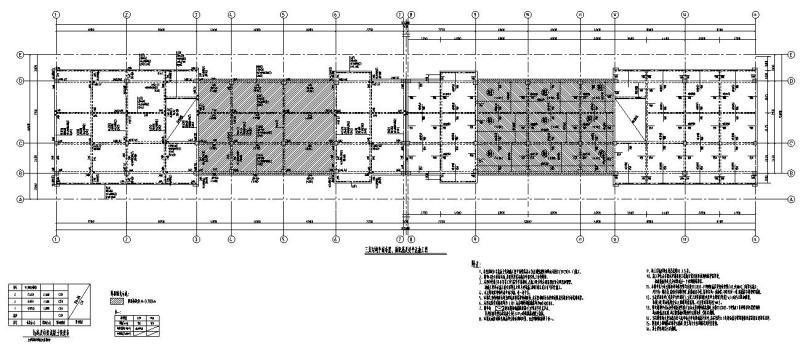

框架混凝土施工方案 - 1 -

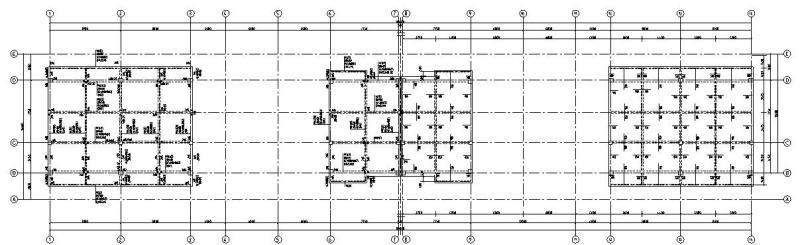

框架混凝土施工方案 - 2 -

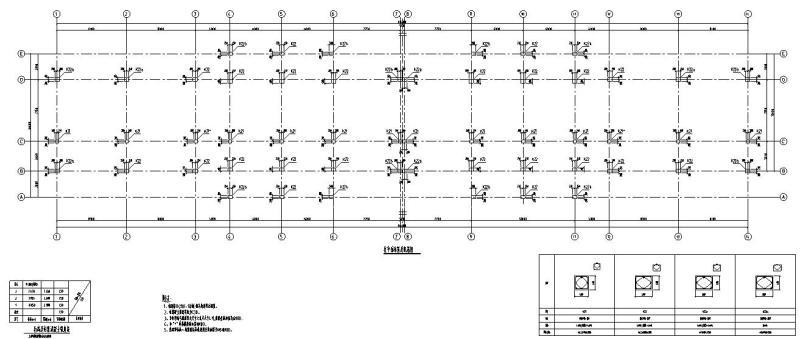

框架混凝土施工方案 - 3 -

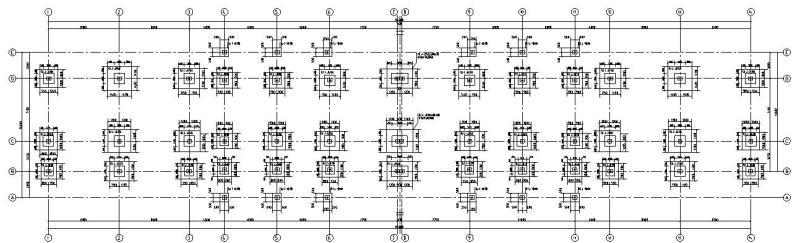

框架混凝土施工方案 - 4 -

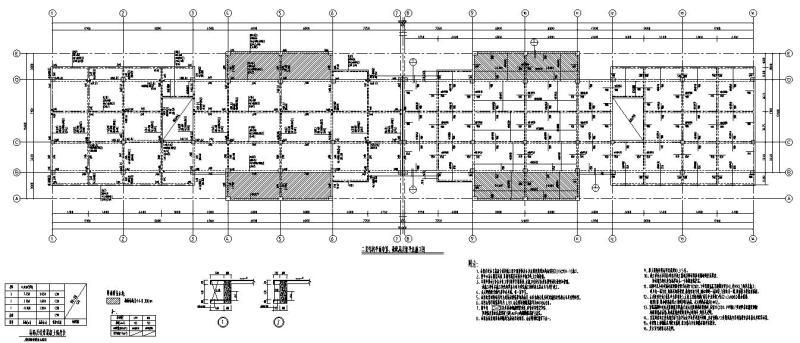

框架混凝土施工方案 - 5 -
框架混凝土施工方案 - 6
以上是部分截图，请下载附件后查看完整高清内容
