5层地下室电气施工CAD图纸(2020含计算书)

该附件为五层地下室 电气施工图 （2020），含照度计算书。

概况：

本项目位于重庆，包括住宅，办公及配套商业。

本子项为地下室。地下建筑总面积64825.54平方米，共5层，总车位数1345辆。其中人防地下室位于地下五层，按六级人防考虑，为平战结合，平时由该资料一并完成，人防战时设计由当地人防设计院设计；总面积约5918.15平方米，汽车库属Ｉ类汽车库。地下室电气设备属于潮湿环境，其余电气设备均用于一般正常工作环境。

设计范围：

供配电系统；照明系统；建筑物防雷、接地系统及安全措施；

火灾自动报警及其联动系统；气体灭火系统；消防设备电源监控系统；

电气火灾监控系统；用电分项计量系统。

部分图纸摘录：

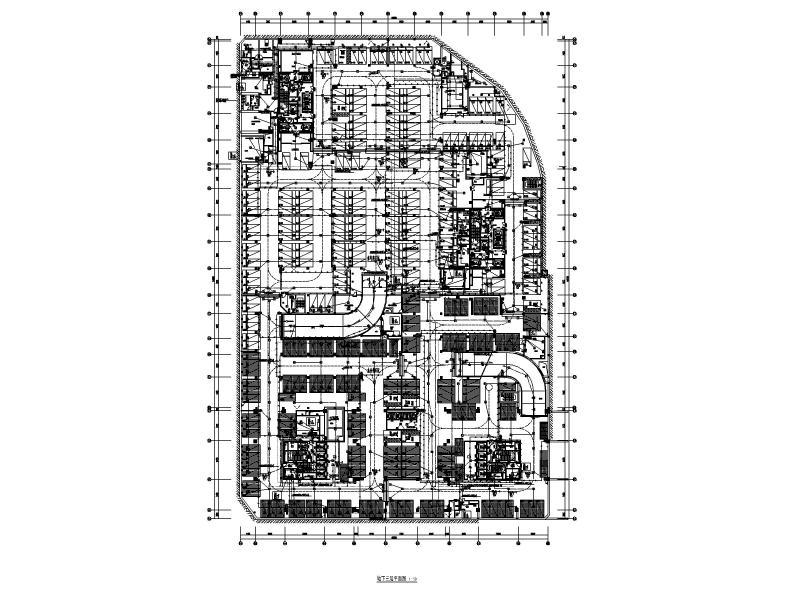

消防报警平面图

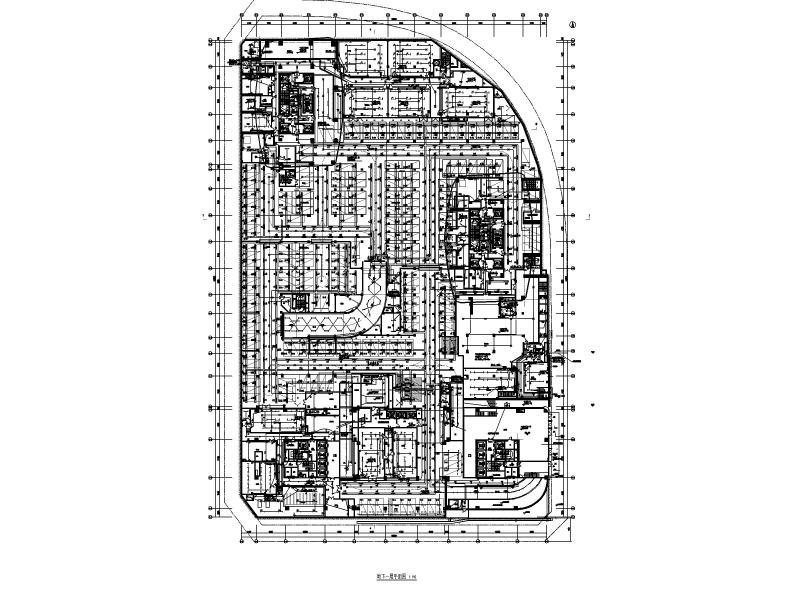

照明平面图

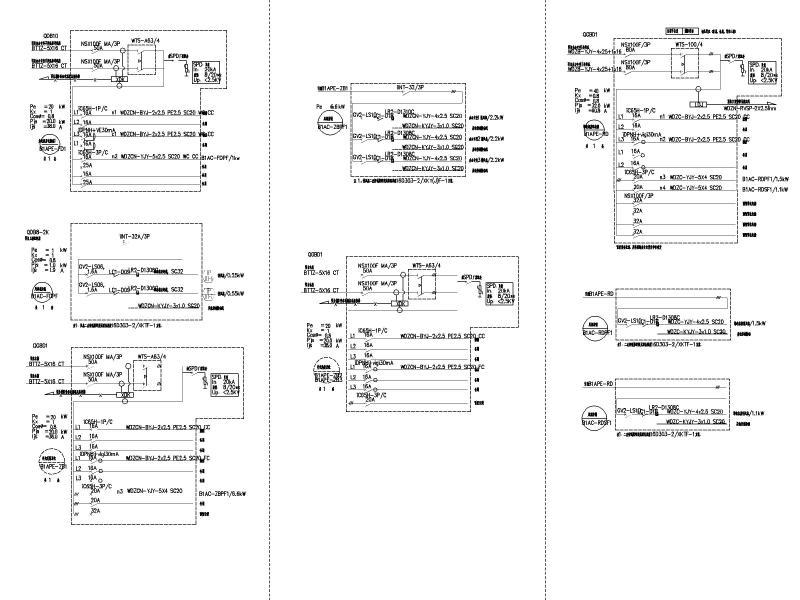

配电箱系统图

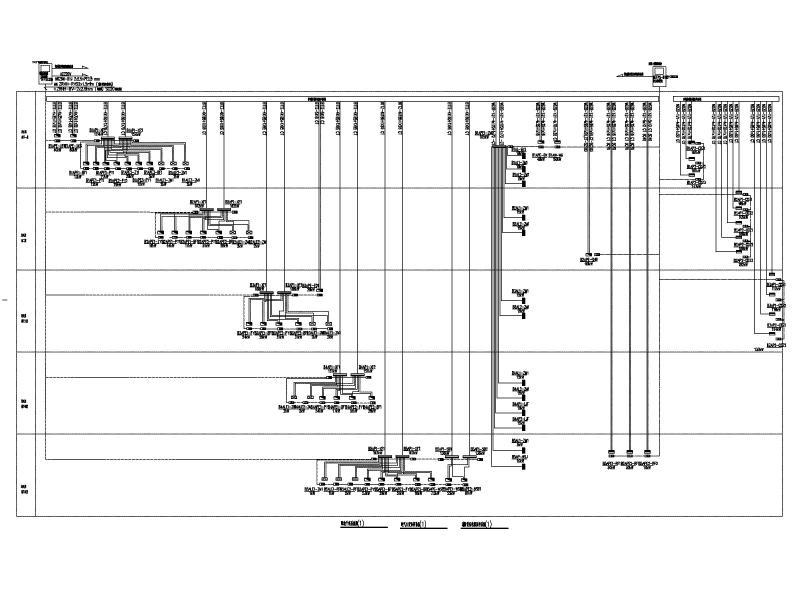

配电干线系统图、消防设备电源监控系统、电气火灾监控系统图

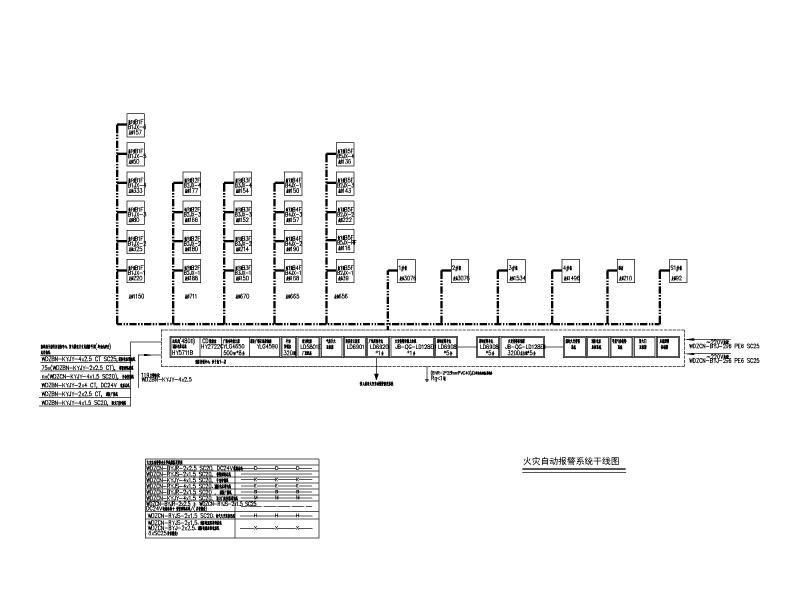

火灾自动报警系统

气体灭火系统图

用电分项计量系统图

人防管线穿围护结构做法
