地上4层框架结构C区商业区结构施工CAD图纸
- 建筑类别：商业
- 建筑高度类型：多层建筑
- 建筑地上层数：4层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 抗震设防烈度：7度抗震
- 风压：0.45kN/平方米
- 雪压：0.30kN/平方米
- 参考图纸：15张
附件详情
本项目为河南某普通的商业区，地上四层，建筑设计结构形式为混凝土框架结构，现浇楼盖，基础为桩基，7度设防。

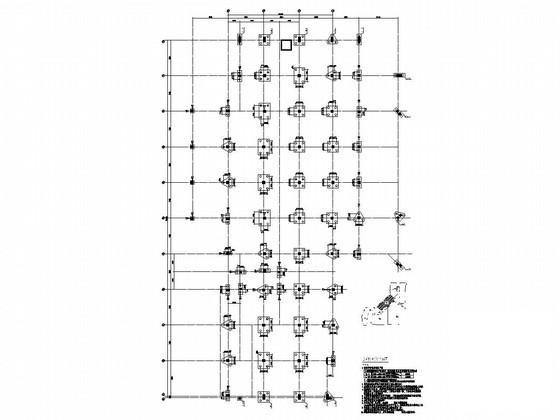

该资料包含：基础
平面布置图
、桩位平面图、柱平法施工图、结构平面图、梁平法施工图、楼梯结构图等共15张图纸。

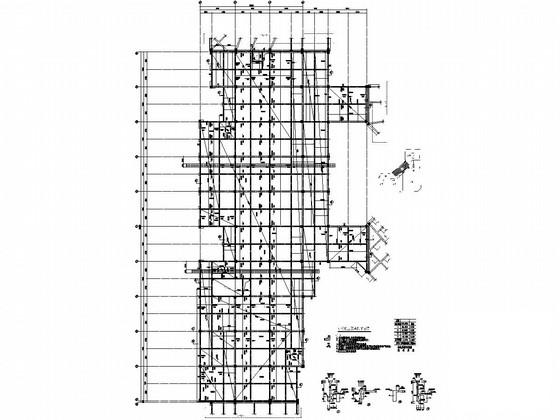

三层结构平面图

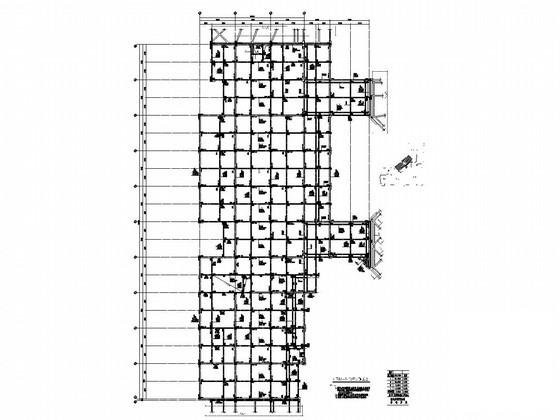

四层梁平法施工图

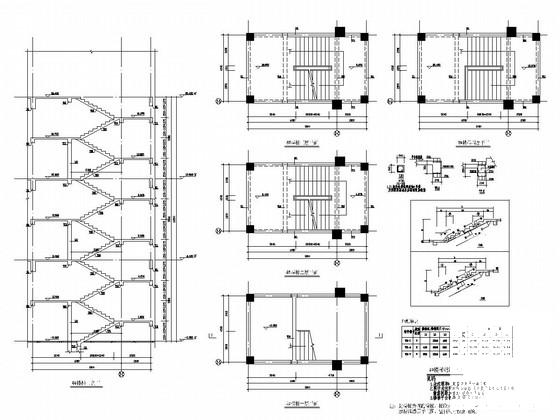

楼梯结构图
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：2.46 MB
- 收藏次数：0
-
文件名称：
附件-995887857880585089788.zip
