一份大型框架结构商业区结构设计CAD施工图纸(A~I区)

jxyy7788

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：桩基础
• 结构安全等级：二级
• 参考图纸：60张
• 设计年代：近代

附件详情

A区基础平面布置图、A区基础结构施工图、A区墙、柱施工图、A区层梁配筋图、A区层结构布置图、A区屋顶层结构施工图、A区楼梯施工图、B区基础平面布置图、B区基础结构施工图、B区柱施工图、B区结构平面布置图、B区梁配筋图、B区楼梯施工图、D~E基础结构施工图、D~E区柱施工图、D~E区结构施工图、C区基础结构平面布置图、C区基础结构施工图、C区柱施工图、C区结构平面布置图、C区梁配筋图、C区屋顶层结构施工图、C区楼梯施工图、F~I区基础 平面布置图 、基础结构施工图、F~I区柱施工图、F、G区结构施工图、H、I区结构施工图共60张图纸。

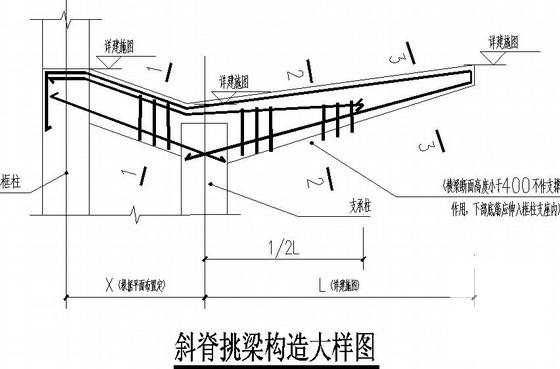

第 1 张图

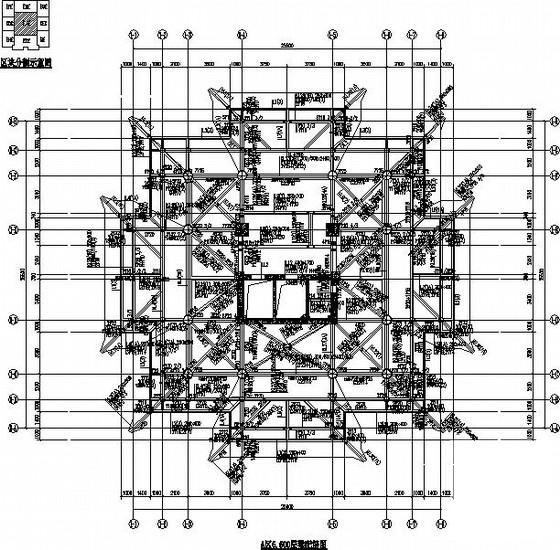

第 2 张图

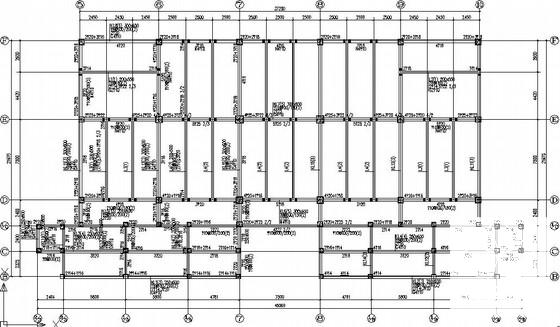

第 3 张图

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容

温馨提示：该资料由网友于2020-2-23 10:23:59上传分享，您可以下载该资料进行学习和参考，如有侵权内容或者违法行为，请及时联系站长删除，如有疑问，您可以在商业建筑专区发帖交流相关知识。
