一份意式风格小镇空调通风设计CAD施工图纸(9个商业区)(系统原理图)

wowow66

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 附件设计说明：有
• 建筑类别：住宅,商业
• 建筑高度类型：多层建筑
• 建筑设计面积：57785.9平方米
• 建筑地上层数：3层
• 建筑地下层数：1层
• 图纸设计深度：施工图
• 参考图纸：50张
• 设计年代：近代
• 设计内容：空调,通风,防排烟
• 冷热源：空气调节器
• 空调系统：制冷剂系统
• 项目所在地：上海

附件详情

• 暖通施工设计说明
• 图例及暖通设备参数表
• 暖通设备参数表
• 排烟系统图
• VRV系统原理图
• 空调通风平面图
• 空调冷媒管路平面图
• 屋顶空调平面图

附件详情

稿件为上海某意大利风格小镇空调通风设计全套施工图纸，甲级设计院设计。小镇主要为局部二层商业建筑，主入口处局部三层。整个项目包括9个商业区域，项目建筑面积57785.90平方米。
设计内容：商业区的采暖、通风空调设计。地下室的通风与排烟。该项目空调采暖面积为37565.72m2,夏季总冷负荷为7055.56KW，冷指标为188W/m2；空调冬季总热负荷为4842.28KW，热指标为129W/m2.工程的冷热源采用变制冷剂流量多联机空调系统……

，图纸共50张。

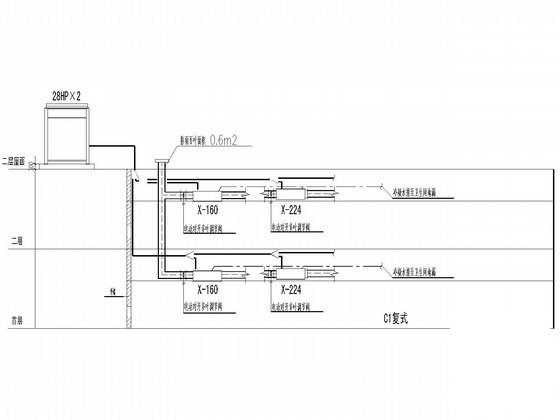

VRV系统原理图

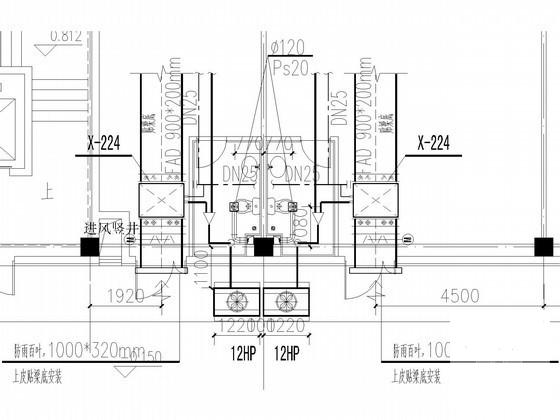

大样图

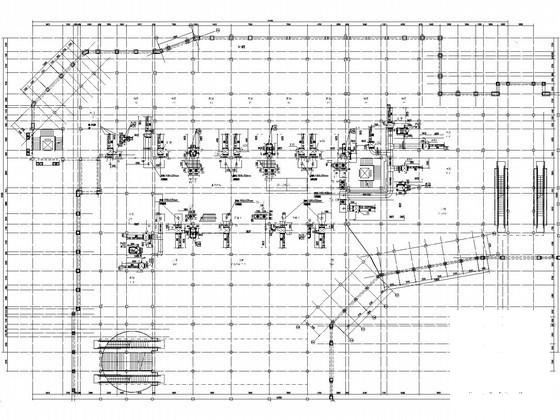

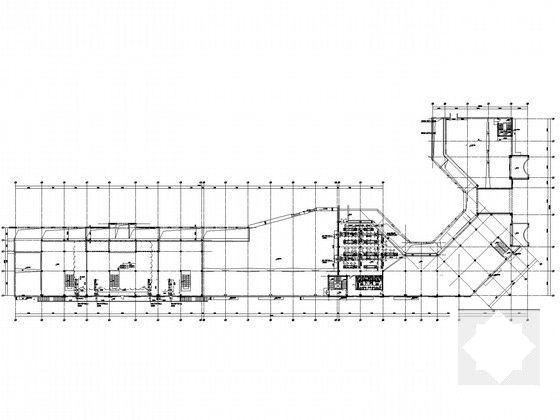

空调平面

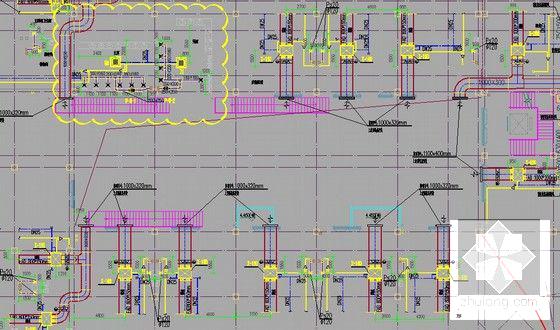

风管布置大样

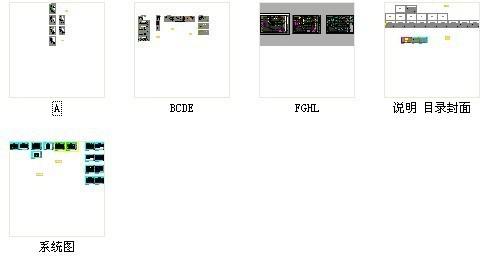

小镇图纸

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
