一份七栋3层框架旅游综合体商业区结构CAD施工图纸（独立基础）

rtjhjknn

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 建筑类别：商业
• 建筑高度类型：多层建筑
• 建筑地上层数：3层
• 图纸设计深度：施工图
• 民用建筑设计使用年限：50年
• 建筑设计结构形式：钢筋混凝土结构
• 钢筋混凝土结构：框架
• 基础形式 ：独立基础
• 结构安全等级：二级
• 地基基础设计等级：丙级
• 抗震设防烈度：8度抗震
• 风压：0.30kN/平方米
• 参考图纸：120张
• 设计年代：近代

附件详情

该项目是云南某旅游综合体项目，共1-2、3、5、6、15、16、17栋，主体地上三层，无地下室，抗震设防烈度为8度，设计基本地震加速度值为0.2g，第三组；特征周期0.45s，基础采用柱下独立基础，基础设计等级为丙级，抗震设防烈度为8度。

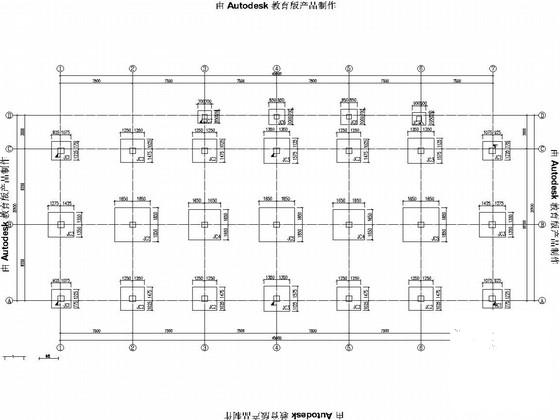

包括： 结构设计说明 ，梁配筋图，板配筋图，柱布置图，楼梯图，基础图， 节点图 等共计120多张图。
11月。

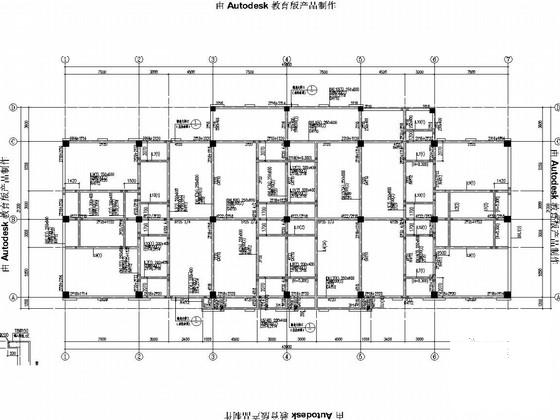

地梁配筋图

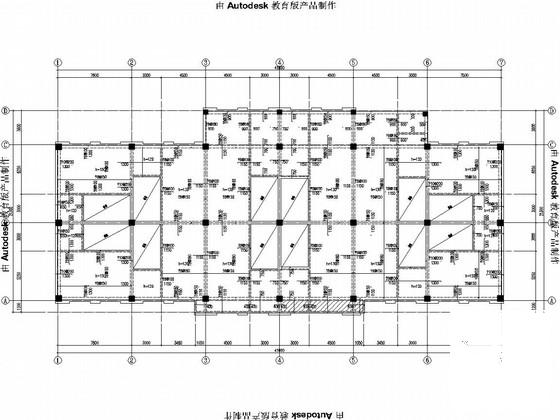

二层板配筋图

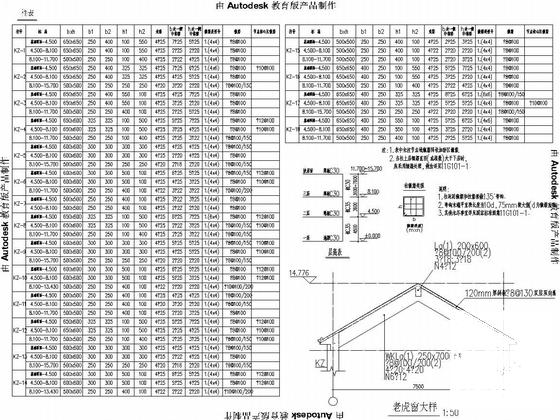

柱表

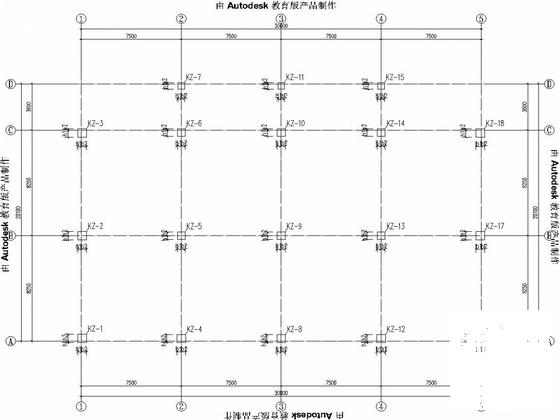

柱 平面布置图

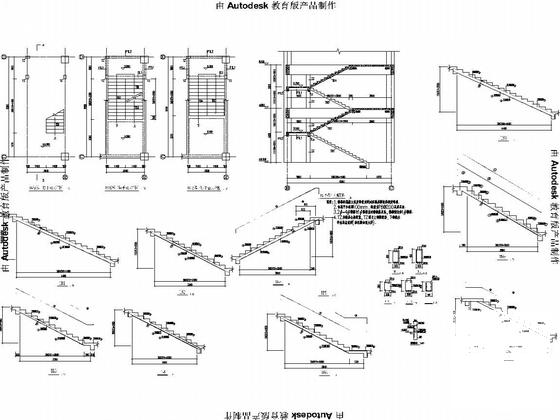

楼梯图

梁板图

配筋图

构造图

屋面层梁配筋图1

第 1 张图

第 2 张图

第 3 张图

第 4 张图

第 5 张图

第 6 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
