局部7层框架综合楼结构施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：7层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：独立基础
- 结构安全等级：二级
- 抗震设防烈度：6度抗震
- 风压：0.45kN/平方米
- 参考图纸：32张
附件详情
结构设计总说明、换土垫层处理范围平面图、基础
平面布置图
、框架柱平面整体配筋图、梁平面整体配筋图、现浇板配筋平面图、楼梯节点共32张图纸。

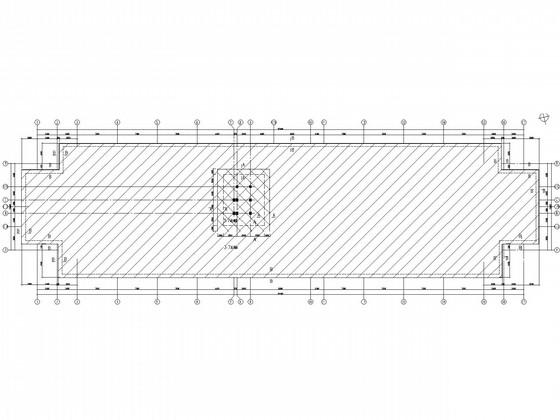

换土垫层处理范围平面图

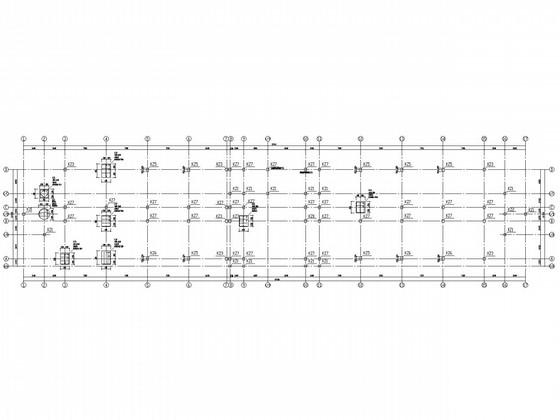

框架柱平面整体配筋图

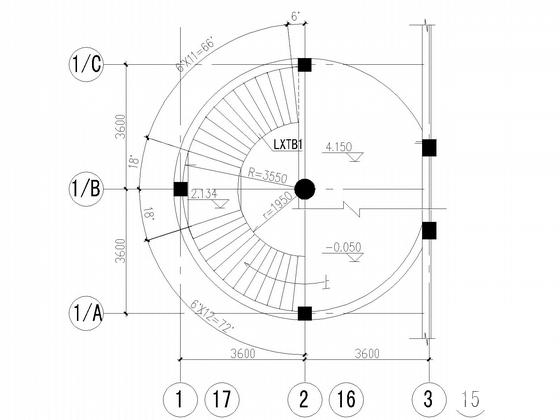

螺旋楼梯平面

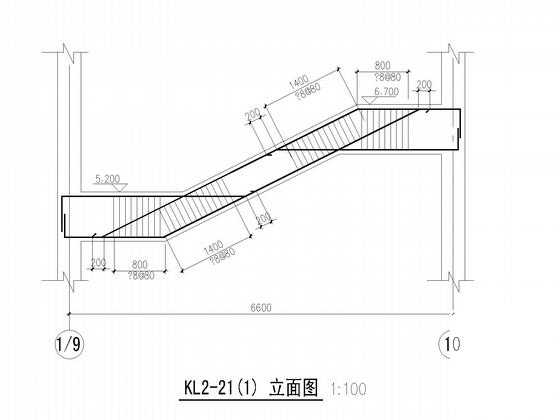

KL详图

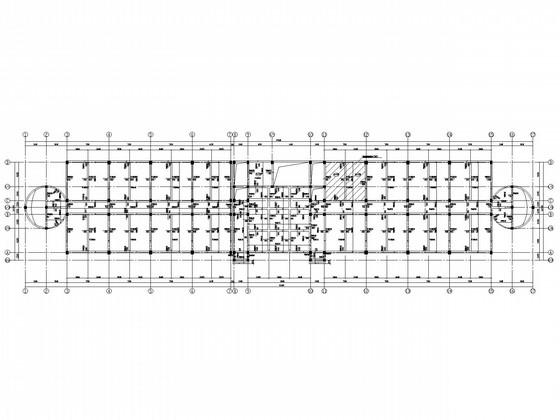

现浇板配筋平面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
综合楼施工图纸 - 1 -
综合楼施工图纸 - 2 -
综合楼施工图纸 - 3 -
综合楼施工图纸 - 4 -
综合楼施工图纸 - 5 -
综合楼施工图纸 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-09
- 评论次数：0
- 浏览次数：0
- 文件大小：1 MB
- 收藏次数：0
-
文件名称：
附件-995888999797778575875.rar
综合楼施工图纸下载
