人民法院15000平米办公楼中央空调设计CAD施工图纸

附件详情

本建筑办公楼一至八层设中央空调，总建筑面积15000m2，空调面积约8300m2，冷负荷指标98W/m2，总冷负荷816kW。热负荷指标60W/m2，总热负荷498kW。
审判大楼二至五层设中央空调，总建筑面积11000m2，空调面积约5500m2，冷负荷指标120W/m2，总冷负荷660kW。热负荷指标60W/m2，总热负荷498kW。
选4台风冷模块冷热水机组，制冷剂为R22。冷水出水温度7C，回水温度12C。总制冷量为1476kW，总制热量为1520kW。

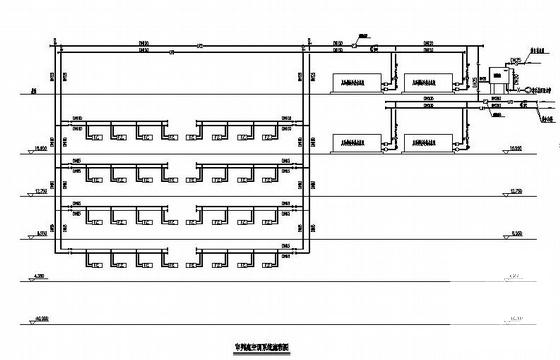

空调方式：全中央空调，空气-水系统。冷水系统：双管制、水平异程的闭式系统，只是夏季供冷，过度季节，根据需要，由操作人员掌握进行运行。
