学院5层综合楼采暖通风CAD施工图纸
- 设计详细说明：有
- 建筑类别：教育
- 建筑高度类型：多层建筑
- 建筑地上层数：5层
- 图纸设计深度：施工图
- 参考图纸：9张
- 设计内容：通风,采暖
- 采暖系统：散热器供暖
附件详情
综合楼地上五层，该资料采暖系统共分N-1,N-2两个系统,热媒均为95/70°C热水,由室外锅炉房提供.散热器采用四柱760型铸铁散热器
以下是附件的其中一部分截图，共2张，您也可以 搜索 更多您想要的资源
-

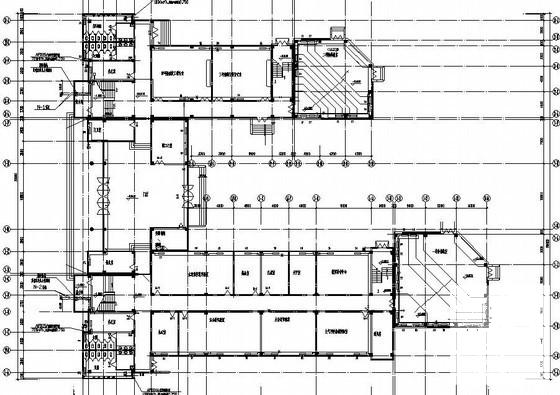

综合楼采暖通风 - 1 -

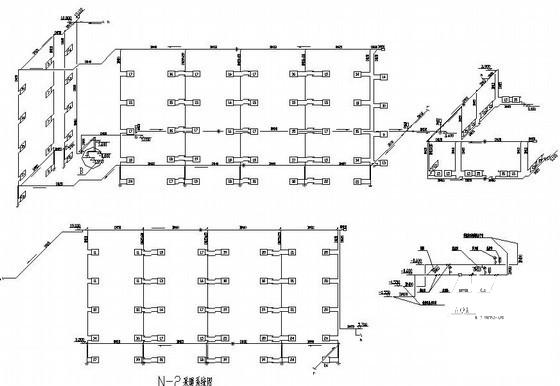

综合楼采暖通风 - 2
以上是部分截图，请下载附件后查看完整高清内容
