3950平米5层框架结构技师学院综合楼结构施工CAD图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 参考图纸:54张
  • 设计年代:近代

附件详情

该项目是技师学院综合楼项目,共计2栋,均为框架结构,地上5层,每栋建筑面积为3950平方米,建筑基底面积:1574平方米,建筑长宽高:33.84x46.04x20.1m,基础采用独立基础,基础设计等级为丙级,抗震设防烈度为6度。
结构专业该资料包含:1#、2#楼 结构设计说明 ,基础平面图,基础详图,梁板柱结构图,楼梯图,共计40张图。
建筑专业该资料包含:1#、2#建筑设计总说明,建筑工程节能说明,平面图,立面图,剖面图,外墙详图,楼梯图, 节点图 等共计24张图。
分享投稿时间:近几年6月。

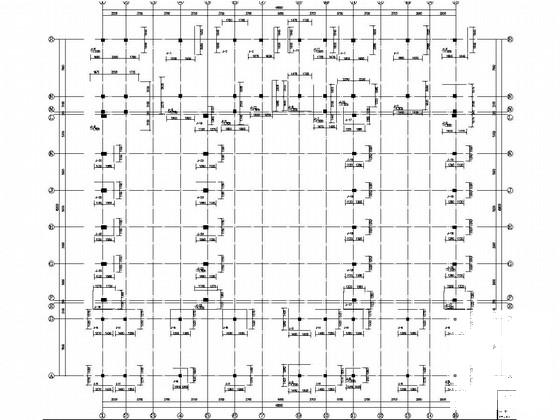

1#基础 平面布置图

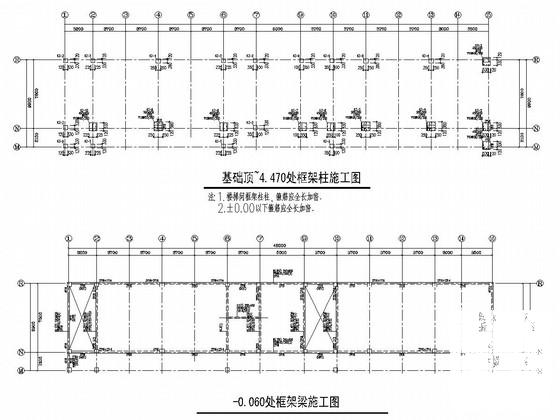

基础顶~4.470处框架柱施工图

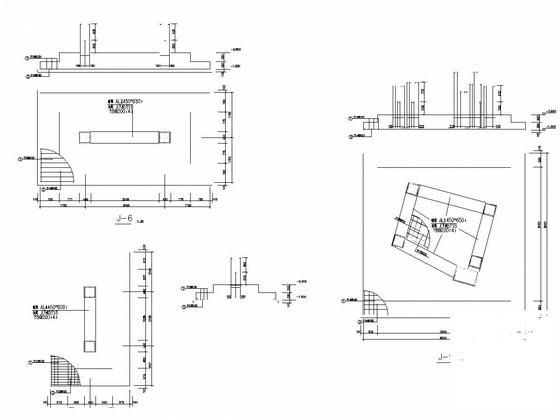

基础详图

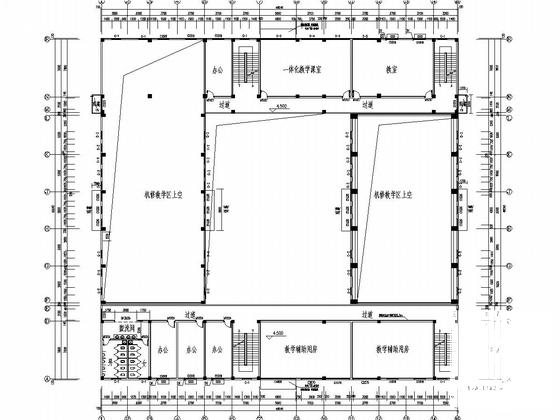

综合楼二层平面图

节点详图

楼梯详图

楼板、框架梁配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架结构综合楼 - 1
    框架结构综合楼 - 1
  • 框架结构综合楼 - 2
    框架结构综合楼 - 2
  • 框架结构综合楼 - 3
    框架结构综合楼 - 3
  • 框架结构综合楼 - 4
    框架结构综合楼 - 4
  • 框架结构综合楼 - 5
    框架结构综合楼 - 5
  • 框架结构综合楼 - 6
    框架结构综合楼 - 6
  • 框架结构综合楼 - 7
    框架结构综合楼 - 7
以上是部分截图,请下载附件后查看完整高清内容
