两层大跨度框架结构艺术学院设计车间结构施工CAD图纸

  • 建筑类别:办公,教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构,钢结构
  • 钢筋混凝土结构:框架
  • 钢结构:轻钢结构
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.65kN/平方米
  • 地下室功能:人防,车库
  • 参考图纸:31张
  • 设计年代:近代

附件详情

该项目是艺术学院设计车间项目,设计车间地上2层,地下1层,地下为车库,建筑高8m,为两层大跨度框架结构建筑,屋顶为篮球场,总建筑面积8879.79平方米。人防地下室抗力等级:核6级常6级。该项目基础型式为现浇钢筋混凝土筏板基础,天然地基,7度设防,基础设计等级为丙级。
该资料包含:结构资料目录、结构设计总说明,基础结构平面图,基础梁配筋图,基础详图,墙柱 平面布置图 ,梁配筋平面图,板配筋平面图,模板平面图,看台详图,屋顶钢结构图,看台雨蓬详图,人防门框墙详图,人防口部详图,坡道详图,钢联桥详图等共计31张图。

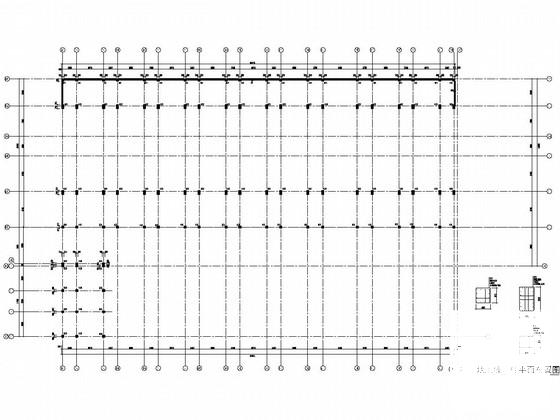

地上墙柱平面布置图

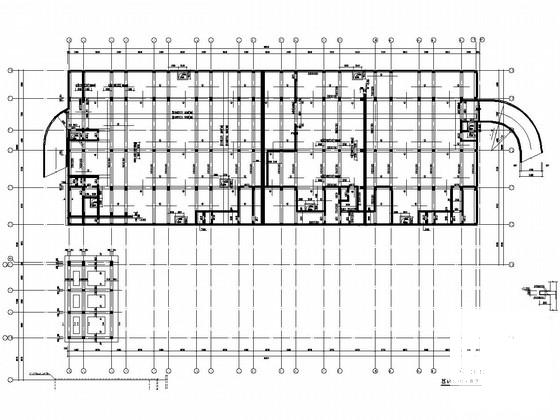

首层模板平面图

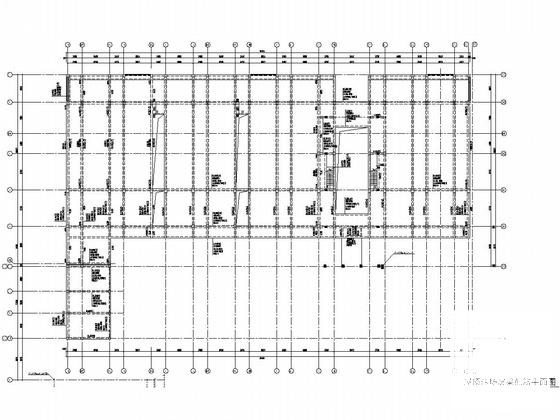

屋顶球场层梁配筋平面图

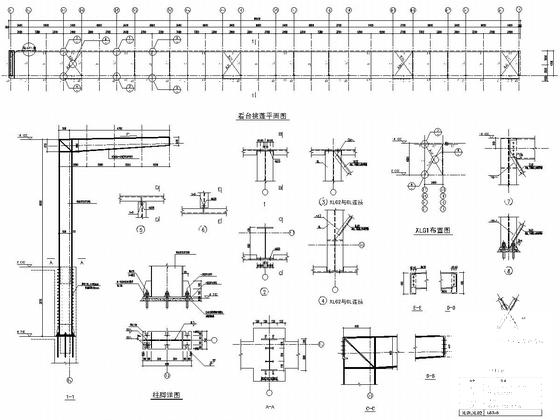

看台挑蓬平面图

1#台阶详图

钢联桥详图

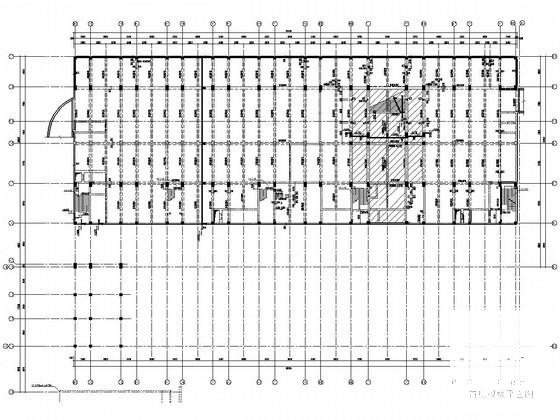

夹层板配筋平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 大跨度框架结构 - 1
    大跨度框架结构 - 1
  • 大跨度框架结构 - 2
    大跨度框架结构 - 2
  • 大跨度框架结构 - 3
    大跨度框架结构 - 3
  • 大跨度框架结构 - 4
    大跨度框架结构 - 4
  • 大跨度框架结构 - 5
    大跨度框架结构 - 5
  • 大跨度框架结构 - 6
    大跨度框架结构 - 6
  • 大跨度框架结构 - 7
    大跨度框架结构 - 7
  • 大跨度框架结构 - 8
    大跨度框架结构 - 8
以上是部分截图,请下载附件后查看完整高清内容
