框架结构车库结构设计施工图cad模板图

附件详情

该项目沪宁城际铁路北侧地下一层车库项目，地下一层，框架结构，抗震设防烈度为7度，采用桩承台+抗水板柱，帽筏板+抗拔桩基础，独立基础，基础设计等级为乙级。本结构整体计算嵌固部位为：地下室底板面。

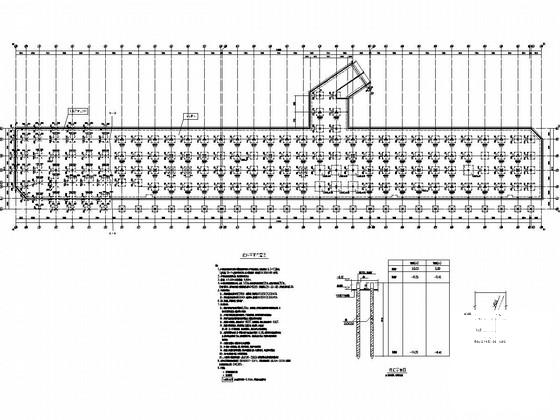

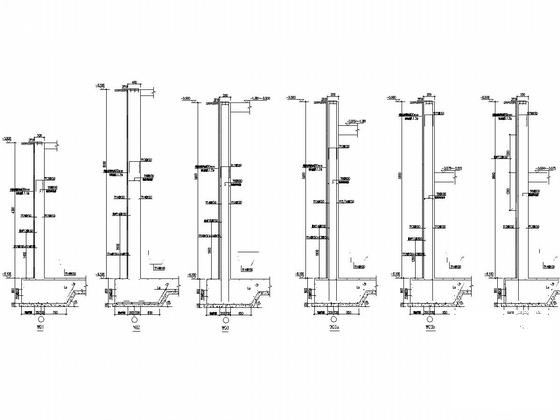

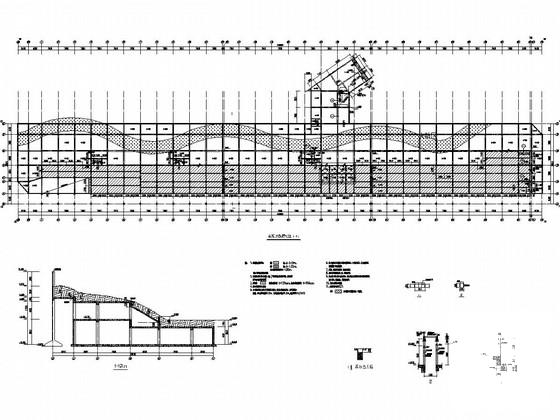

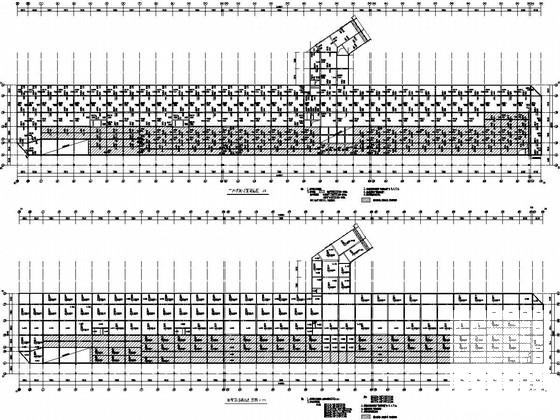

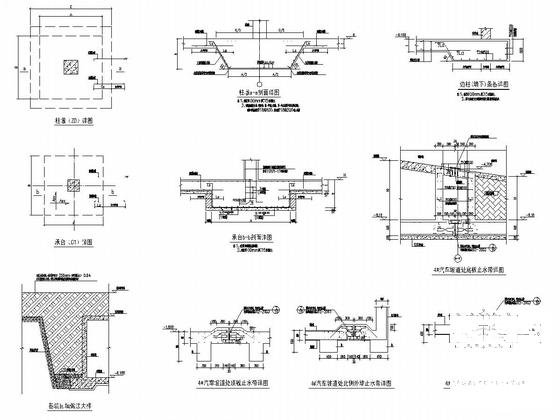

该资料包含： 结构设计说明 ，集水坑大样，桩位 平面布置图 ，基础底板模板图，基础承台及柱墩配筋图，基础底板板底配筋图，基顶~车库顶板柱施工图，车库顶板板面配筋图、车库顶板板底配筋图，外墙详图，楼梯图等共计21张图。
