多种规格整体式钢筋混凝土圆形涵洞（甲级院）_CAD

附件详情

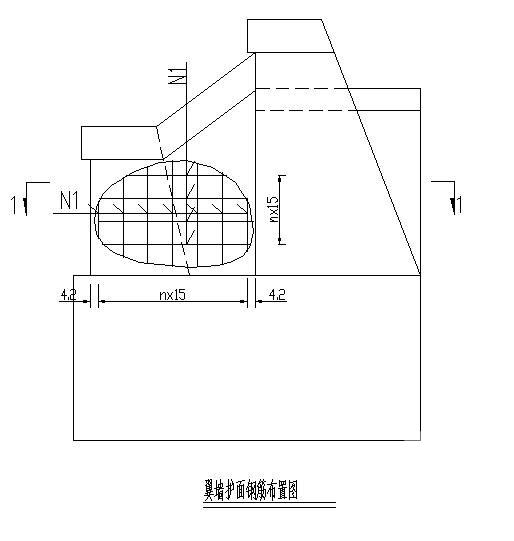

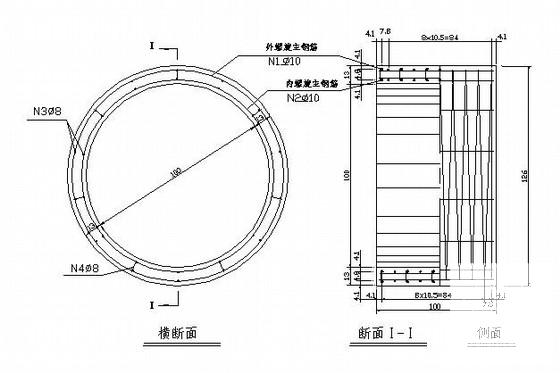

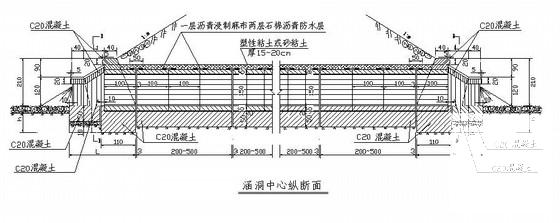

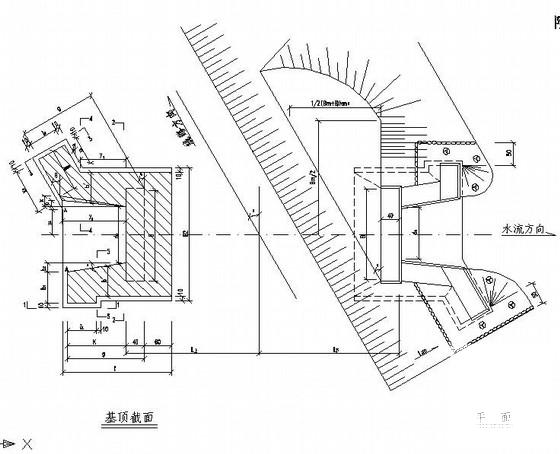

整体式钢筋混凝土圆形涵洞结构施工图主要包括：设计说明、管节基础及建筑材料、孔径1.5m涵洞、有基涵洞挡墙尺寸及工程数量表、 孔径1.0m单孔涵洞总布置图、孔径1.5m单孔涵洞总布置图 、孔径1.00m N1式管节钢筋布置图、孔径1.50m N4式管节钢筋布置图、孔径1.50m N5式管节钢筋布置图、孔径1.50m N6式管节钢筋布置图、出入口翼墙护面钢筋布置图、出入口沟床标准铺砌尺寸及数量表、斜交涵洞出入口翼墙尺寸表共14张图纸，可供参考。
