圆形钢制波纹板涵洞通用CAD图纸（33页附说明文件）(cad设计图)(dwg)

aassjjkk · 发表于 2020-6-22 21:53:15

该帖子包含附件可供参考学习和下载，您可以搜索更多您想要的资源

附件详情

技术标准：
孔径：1.0、1.5、2.0、2.5、3.0、4.0、5.0、6.0 m
斜交角：5° 、10°、15°、20°、25°、30°、35°、40°、45°
荷载：公路Ⅰ级、公路Ⅱ级
......
设计要点：
1、设计荷载：公路－Ⅰ级、公路－Ⅱ级。
2、设计计算：
（1）本图假定波纹管和土体均为弹性体。
（2）活载计算理论：不考虑涵洞顶土柱和周围填土间的摩擦力，采用角度分布法计算，半无限弹性体理论核算。
（3）对于埋置式波纹管的计算，如何考虑波纹钢板管与土体的共同作用是问题的关键。假定波纹管和土体在界面上没有滑移，它们之间的相互作用通过共同的节点位移实现。当波纹管的柔度达到一定的数值后，稳定问题成为起控制性的因素。因此采用几何非线性的分析方法，从而能够考虑第二类稳定问题，也就是根据当前坐标来建立平衡方程。有限元程序：可以采用如ANSYS等大型通用有限元程序进行计算。
......

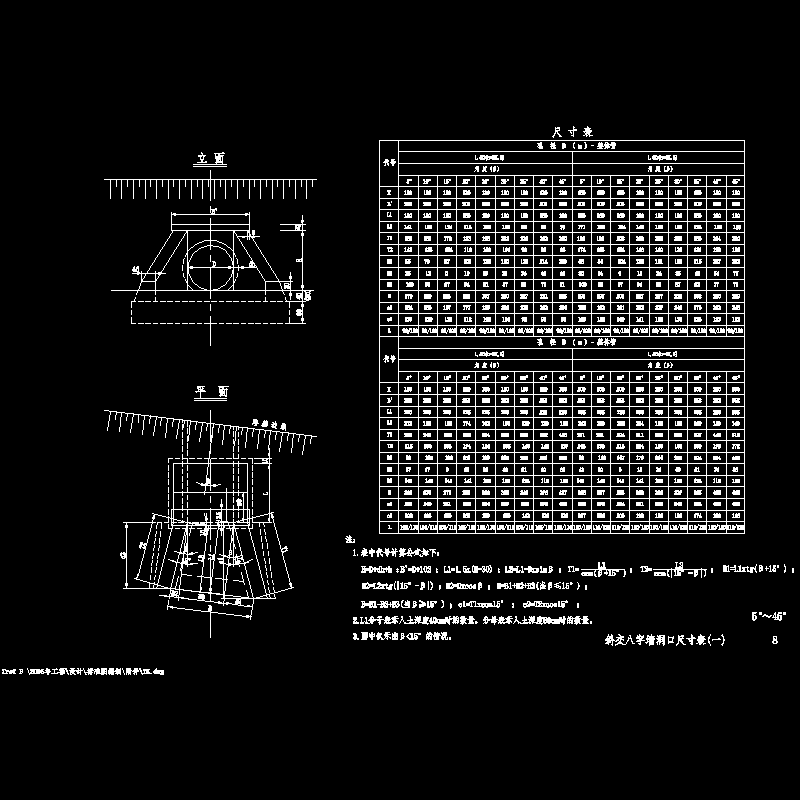

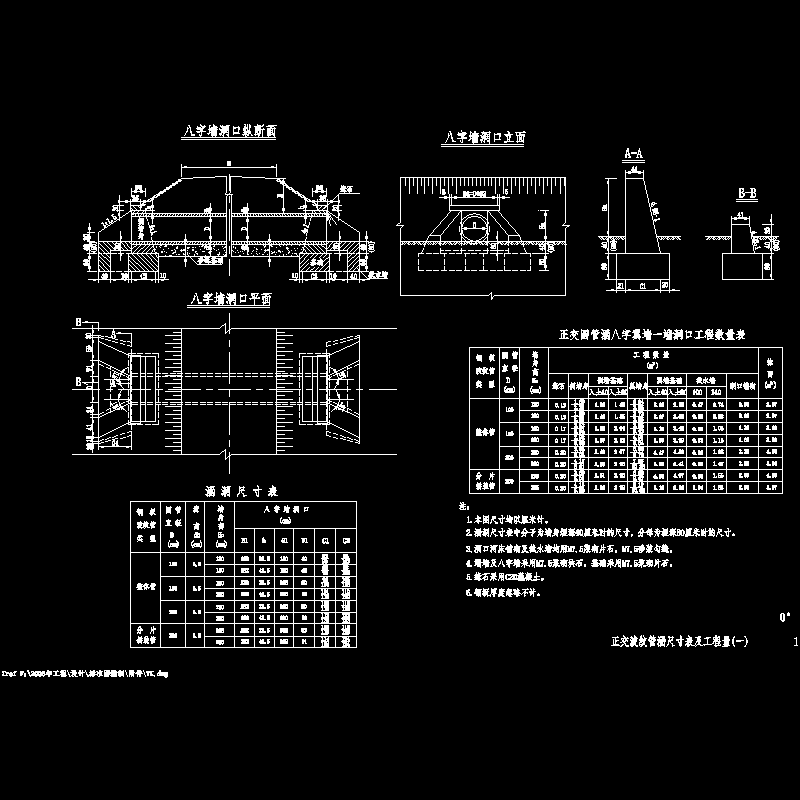

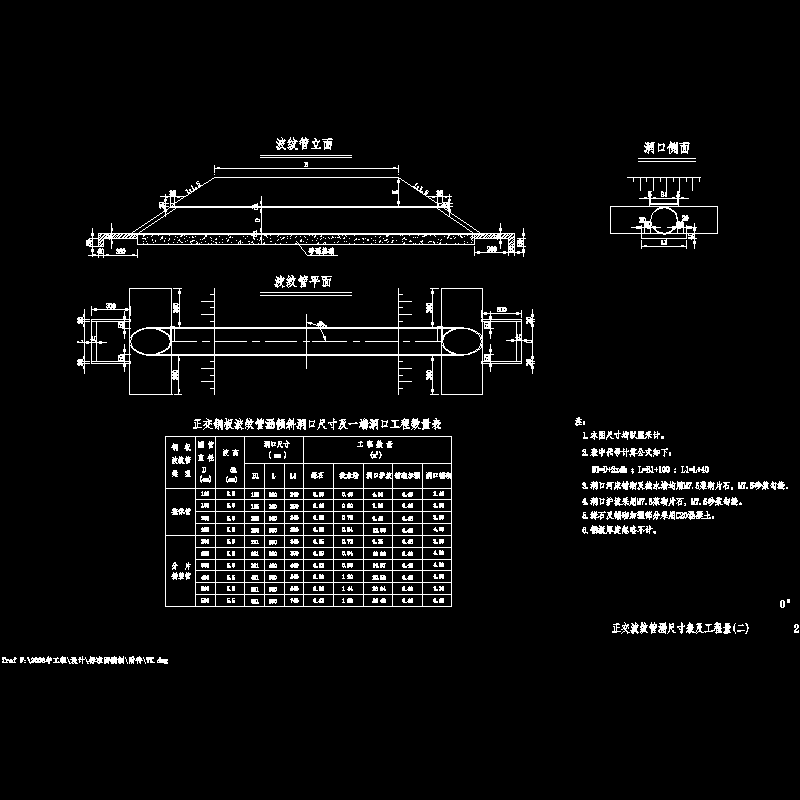

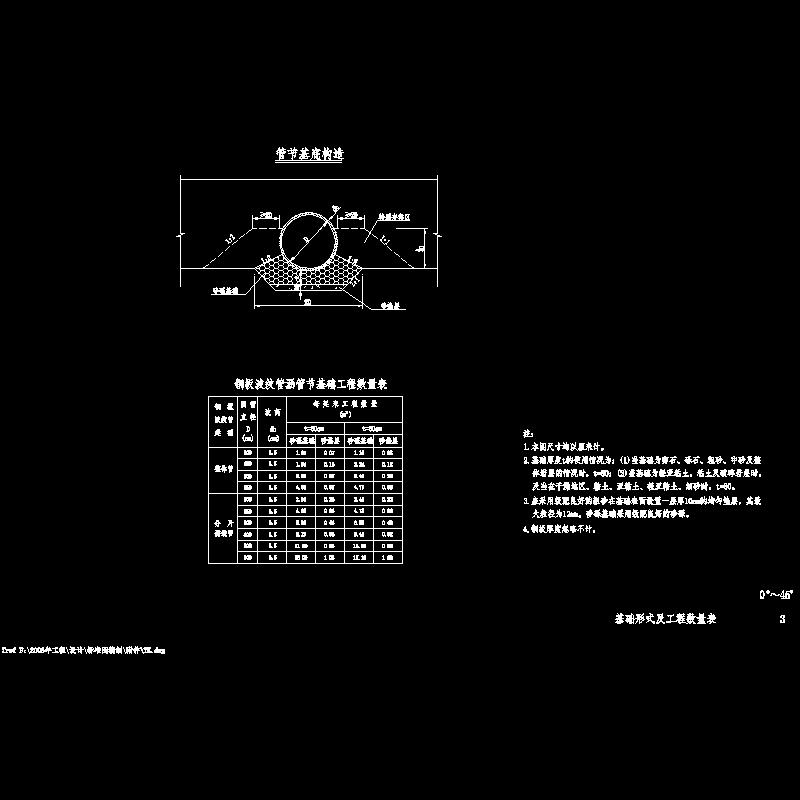

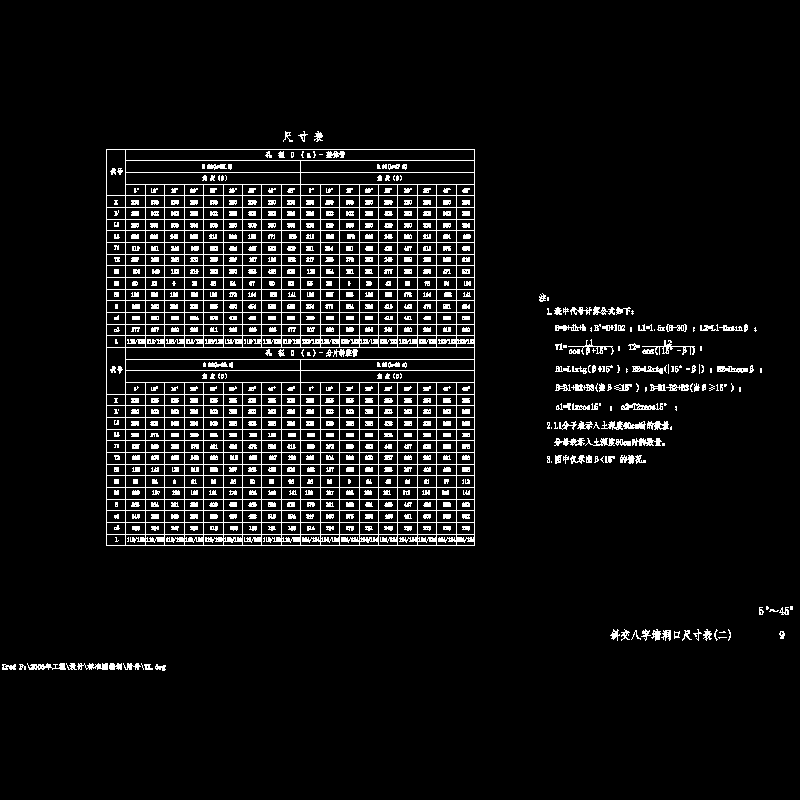

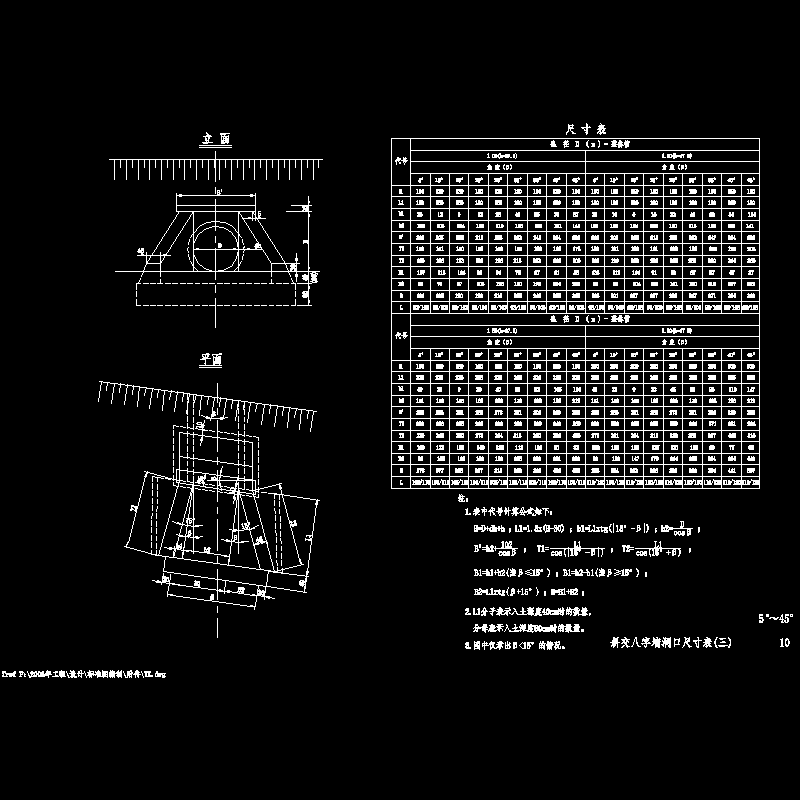

设计于2009年，共包含CAD设计图11张，设计说明、技术要求等说明文档22页。
