涵洞布置CAD大样图及通用CAD大样图8张(施工技术规范)(dwg)

sanrenrens

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

• 位置：重庆
• 编制时间：2013
• 跨径大小和多跨总长：4m
• 使用年限：永久性桥

附件详情

• 涵洞布置图
• 钢筋混凝土圆管涵管节钢筋构造图
• 钢筋混凝土圆管涵一般构造图
• 钢筋混凝土圆管涵边沟涵构造图
• 整体式基换填大样图
• 钢筋混凝土盖板涵台背回填计量范围图(每延米）
• 盖板钢筋构造图
• 钢筋混凝土盖板涵一般构造图

附件详情

设计依据：《公路桥涵施工技术规范》（JTG/T F50-2011）
跨径L0=1.0－3.0米，g=25厘米；跨径L0=4.0米，g=30厘米盖板涵洞身每隔4-6米设置一道沉降缝,缝内填以沥青麻絮或不透水材料。地基承载力不得低于0.2MPa,否则应进行换土或其它加固措施。涵洞轴线与路中线法向夹角为0度。跨径L0=1.5－2.0米，八字墙顶宽使用括号外数据；盖板涵跨径L0=2.5－4.0米，八字墙顶宽使用括号内数据。涵台及基础材料当a≥70cm采用C20片石混凝土，其它尺寸采用C20混凝土。圆管涵φ-0.75、φ-0.5，进口型式为跌水井，出口型式为一字墙。
钢筋为R235、HRB335，混凝土为C30、C20、C25、C15。
……共计8张，设计于2013年

钢筋混凝土圆管涵管节钢筋构造图

钢筋混凝土圆管涵洞口尺寸及洞身基础数量表

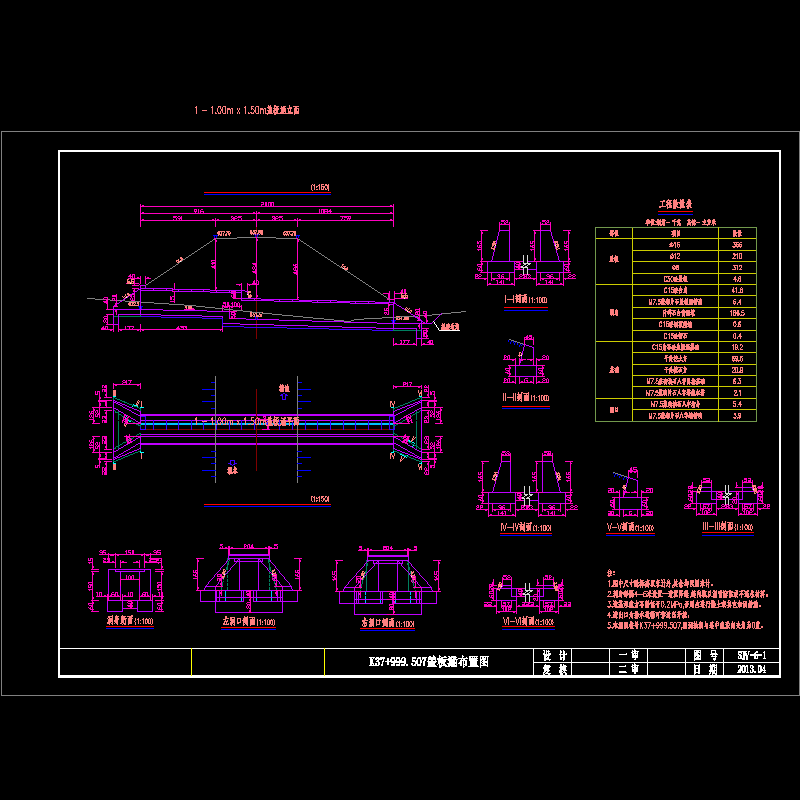

盖板涵布置图

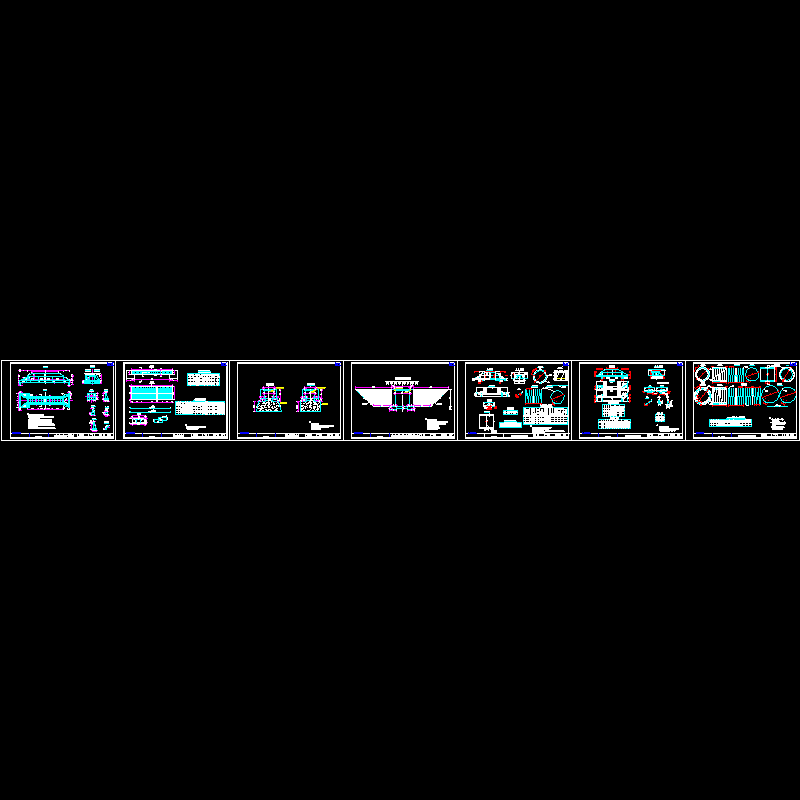

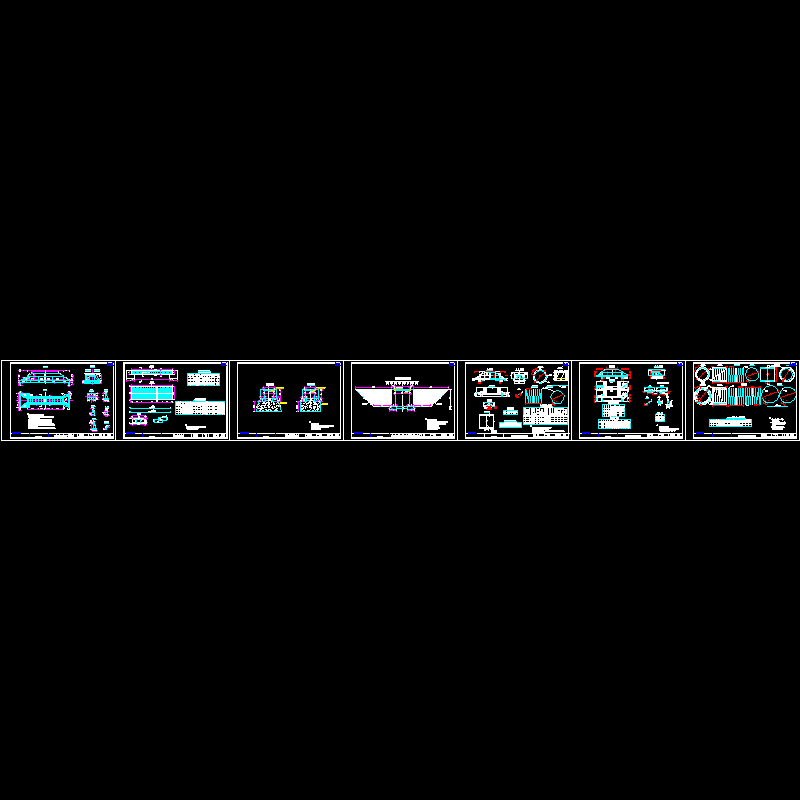

sⅣ-6 涵洞布置图.dwg

sⅣ-6 涵洞通用图.dwg

sⅣ-7 涵洞通用图.dwg

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
