6层L型框架结构水果深加工厂办公楼结构设计施工CAD图纸
- 建筑类别：办公
- 建筑高度类型：多层建筑
- 建筑地上层数：6层
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：23张
- 设计年代：近代
附件详情
该项目是岭南水果深加工厂办公楼项目，框架结构，地上6层，钻(冲)孔灌注桩，基础设计等级为丙级。7度设防。
该资料包含：
结构设计说明

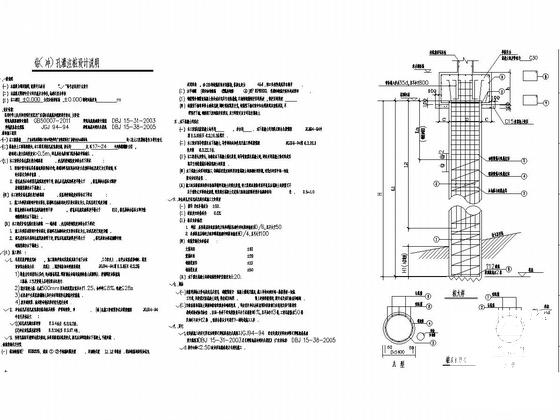

，梁平法构造通用图说明，钻(冲)孔灌注桩设计说明，基础图，承台图，柱定位图，梁配筋图，模板配筋图，楼梯图等共计23张图。
分享投稿时间：近几年8月。

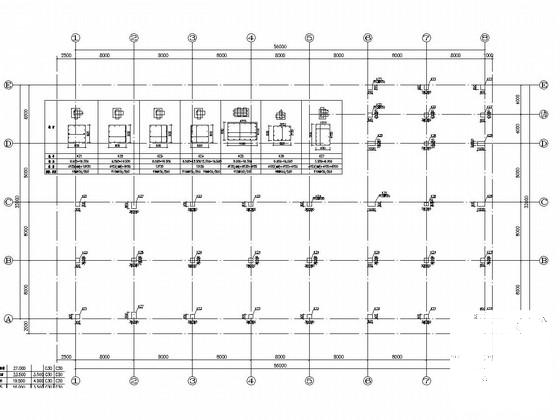

三层~五层柱定位及配筋图

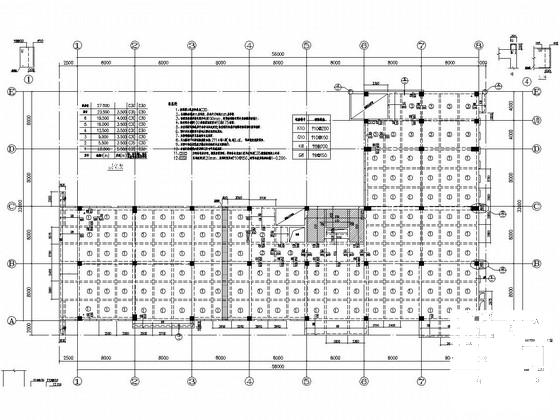

四层模板配筋图

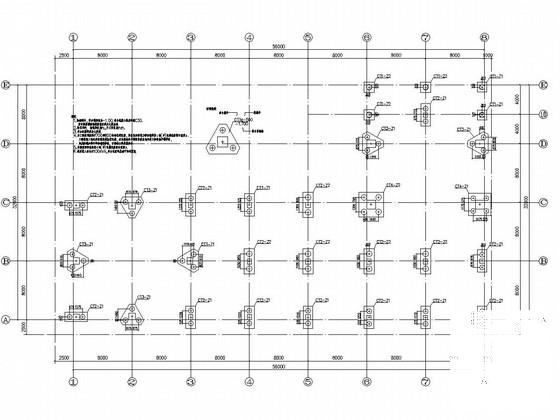

基础详图

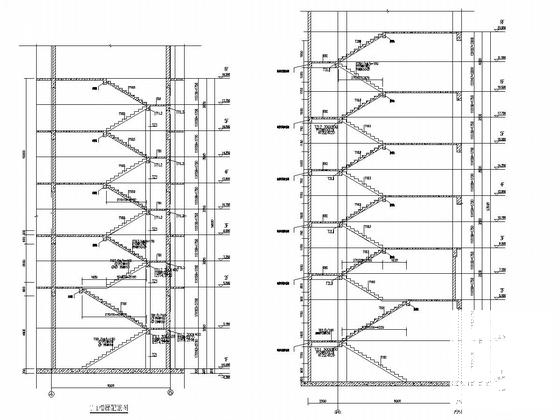

楼梯图
四层梁配筋图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
工厂办公楼设计 - 1 -
工厂办公楼设计 - 2 -
工厂办公楼设计 - 3 -
工厂办公楼设计 - 4 -
工厂办公楼设计 - 5 -
工厂办公楼设计 - 6
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2021-05-08
- 评论次数：0
- 浏览次数：0
- 文件大小：1.76 MB
- 收藏次数：0
-
文件名称：
附件-995888599979597778555.rar
