[CAD]L型行政办公楼毕业设计方案

tiantianuu

该帖子包含附件可供参考学习和下载，您可以 搜索 更多您想要的资源

附件详情

• 毕业设计任务书
• 毕业设计论文翻译
• 中英文摘要
• 设计说明书
• 开题报告
• 建筑图
• 结构图

附件详情

该资料采用普通框架结构，为L形，其中南北走向的柱网布置为7200*4500，为内廊式结构，走廊宽度为2.4m，东西走向的柱网布置为6900*4500及3600*4500，为外廊式结构，走廊悬挑，宽度为1.8m，该资料选取南北向的一榀框架进行计算。
该资料的框架梁的截面尺寸为：250mm*700mm，次梁的截面尺寸为250mm*400mm。框架柱的截面尺寸为400mm*500mm。层高为3.6m。
屋面为不上人屋面，屋面活荷载为0.5KN/m2，楼面的活荷载为2.0KN/m2。基本风压为0.3KN/m。上虞的抗震设防烈度为6度，故不考虑地震作用，水平方向只考虑风荷载的影响。

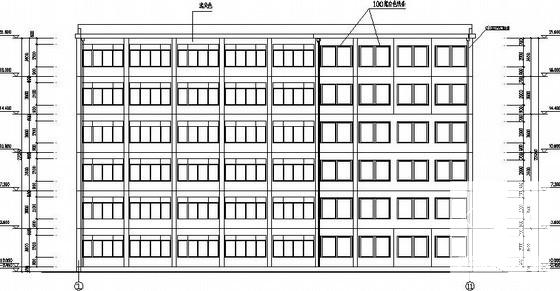

第 1 张图

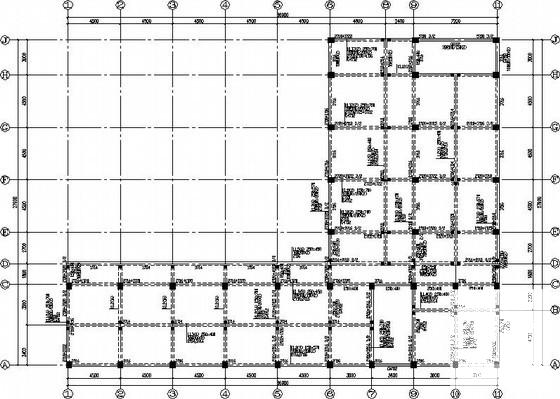

第 2 张图

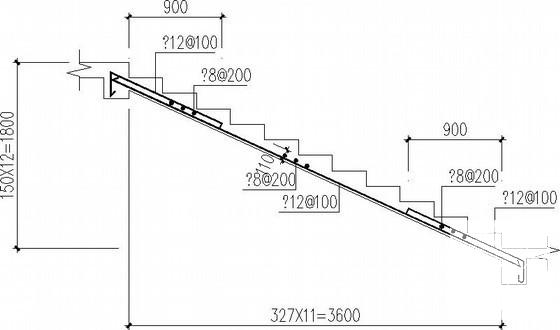

第 3 张图

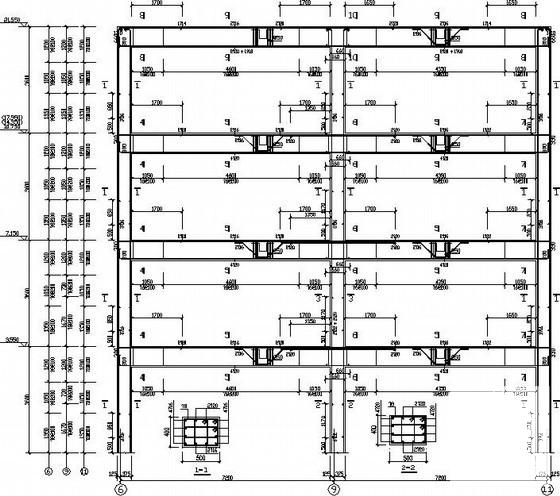

第 4 张图

以上是部分图纸截图，有些图框没有放大后再截图，可能截图里不清晰或者看不到内容，您可以在下载后查看具体内容
