水果深加工厂消防水泵房结构施工CAD图纸
- 建筑类别：工业建筑
- 图纸设计深度：施工图
- 民用建筑设计使用年限：50年
- 建筑设计结构形式：钢筋混凝土结构
- 钢筋混凝土结构：框架
- 基础形式 ：桩基础
- 结构安全等级：二级
- 地基基础设计等级：丙级
- 抗震设防烈度：7度抗震
- 风压：0.75kN/平方米
- 参考图纸：5张
- 设计年代：近代
附件详情
该项目是水果深加工厂消防水泵房项目，该项目采用钻孔成孔灌注桩，桩长17~24米，该资料包含：结构设计总说明，梁平法构造通用图说明，钻(冲)孔灌注桩设计说明， 基础布置图和基础梁配筋图，水池侧壁、柱布置图和底板配筋图，屋面梁、板配筋图，共计5张图。
分享投稿时间：近几年。
水池侧壁、柱布置图和底板配筋图
屋面梁、板配筋图
钻(冲)孔灌注桩设计说明
以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源
-

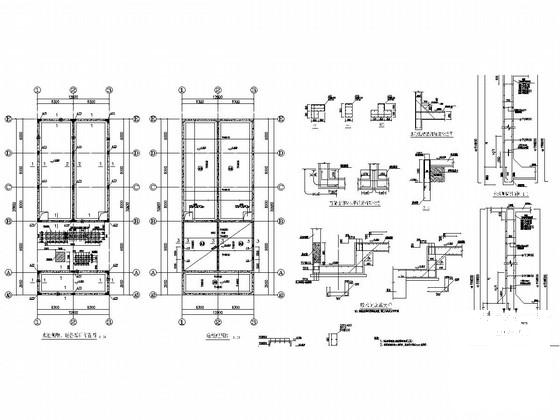

消防水泵房图纸 - 1 -

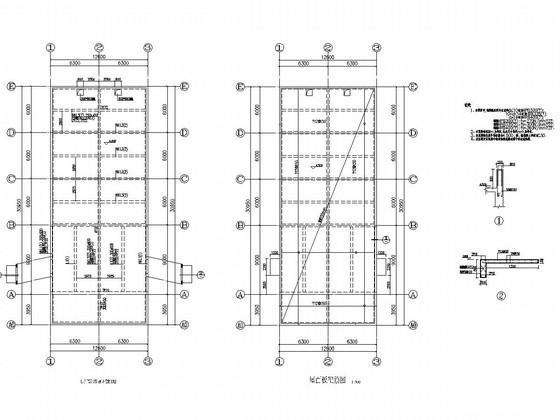

消防水泵房图纸 - 2 -

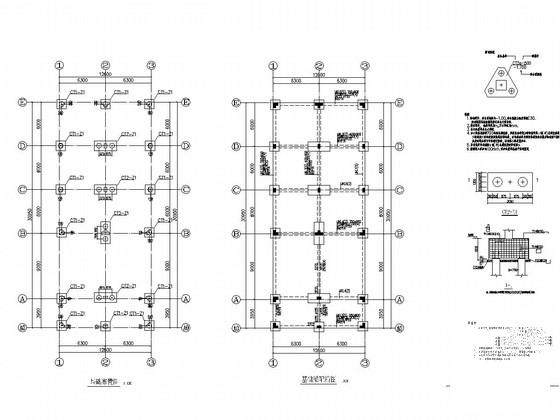

消防水泵房图纸 - 3 -

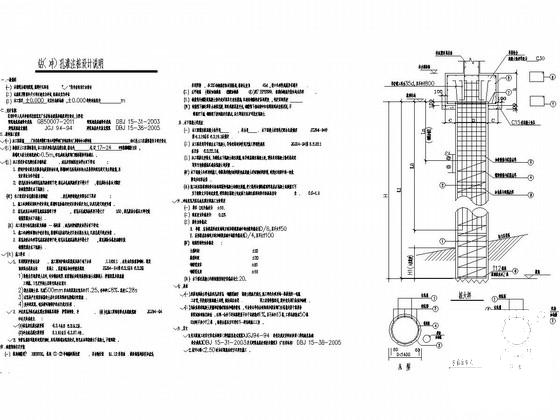

消防水泵房图纸 - 4
