大型潜水轴流泵枢纽工程结构布置CAD图纸

附件详情

某泵站枢纽工程主体拟采用大型立式潜水电泵8台套,型号为1600ZDBX-50J,单机设计流量为8.5 m3/s。该资料包含:泵站结构平面图和泵站纵剖图。图纸各类工程涵盖上游扭面、扶壁式挡墙、泵站、交通桥、泵房、河堤、防洪闸、下游海漫等工程的平面和剖面布置。


以下是附件的其中一部分截图,共2张,您也可以 搜索 更多您想要的资源

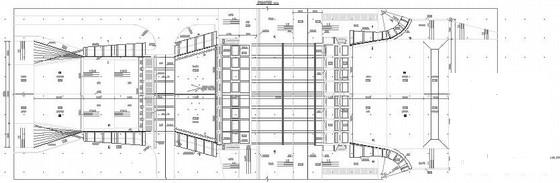

  • 工程结构图纸 - 1
    工程结构图纸 - 1

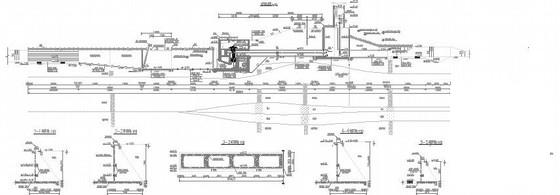

  • 工程结构图纸 - 2
    工程结构图纸 - 2
以上是部分截图,请下载附件后查看完整高清内容
